8. Датчики
108
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Датчики Температуры Зерна (ДТЗ)
Установите ДТЗ снаружи сушилки в пределах досягаемости с лестницы.
На 10' отрезке 1/2" кабелепровода имеется один (1) ДТЗ.
Позиционируйте ДТЗ как показано на
. Просверлите отверстия для
термочувствительного (измерительного) болта каждого ДТЗ в стене сушилки. Добавьте одну (1)
3/8" шайбу к уже имеющемуся на каждом ДТЗ болту/шайбе. Вставьте термочувствительный болт
в отверстие. Прикрепите кабелепровод около ДТЗ при помощи 1/2" подвески кабелепровода.
Используйте установленные на стыке болты.
ПРИМЕЧАНИЕ: Не располагайте гайку с внутренней стороны наружной сетки.
Размещение ДТЗ
Любой ДТЗ может быть установлен в верхнем положении.
Правосторонняя Пара ДТЗ
Установите справа от наружной лестницы в пределах досягаемости с неё.
Разместите правосторонний нижний ДТЗ прямо над этажом секции прогрева.
Правосторонний верхний ДТЗ располагается на том же самом кабелепроводе, на 10' футов выше
нижнего правого датчика.
Левосторонняя Пара ДТЗ
Установите в следующей зерновой шахте, дальше от правосторонней пары ДТЗ, на том же самом
уровне, что и правосторонняя пара, и в пределах досягаемости с наружной лестницы.
Прокладка Кабелепровода Для ДТЗ
•
Проложите трассы кабелепроводов параллельно или перпендикулярно относительно
друг друга и деталей сушилки.
•
Вертикальные трассы кабелепроводов должны быть прямыми, аккуратными и
упорядоченными.

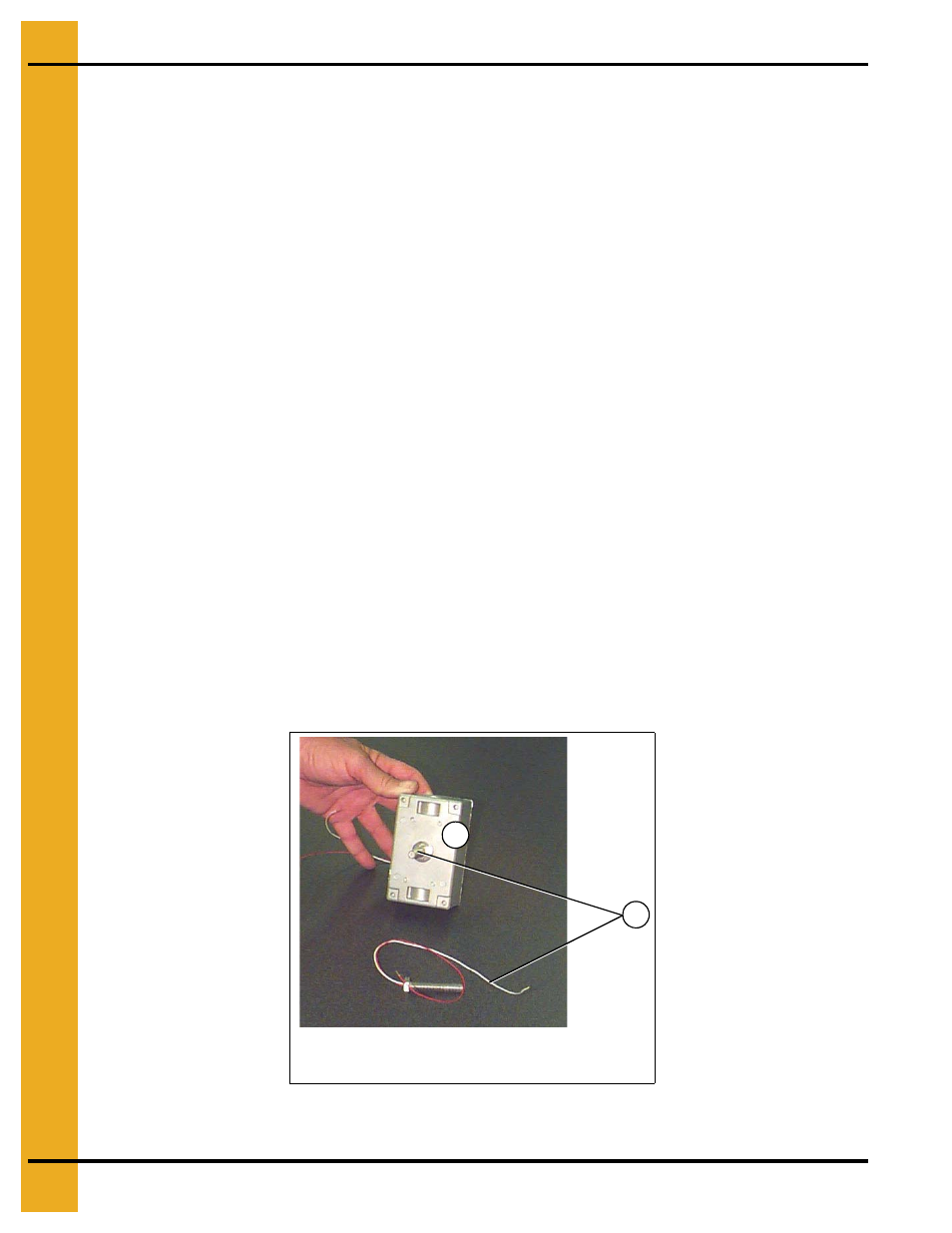

Чертёж 8Ц Датчик температуры зерна встроен в болт из нержавеющей стали.
ПРИМЕЧАНИЕ: Любой из ДТЗ на кабелепроводе может быть установлен в верхнем положении.
A
A. ДТЗ - Датчик температуры зерна
B. Термочувствительный болт
B
