4. Ориентирование Стенных Листовых Пролётов и Вертикальных Швеллеров
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 37
Сравнительная Характеристика Стенных Пролётов

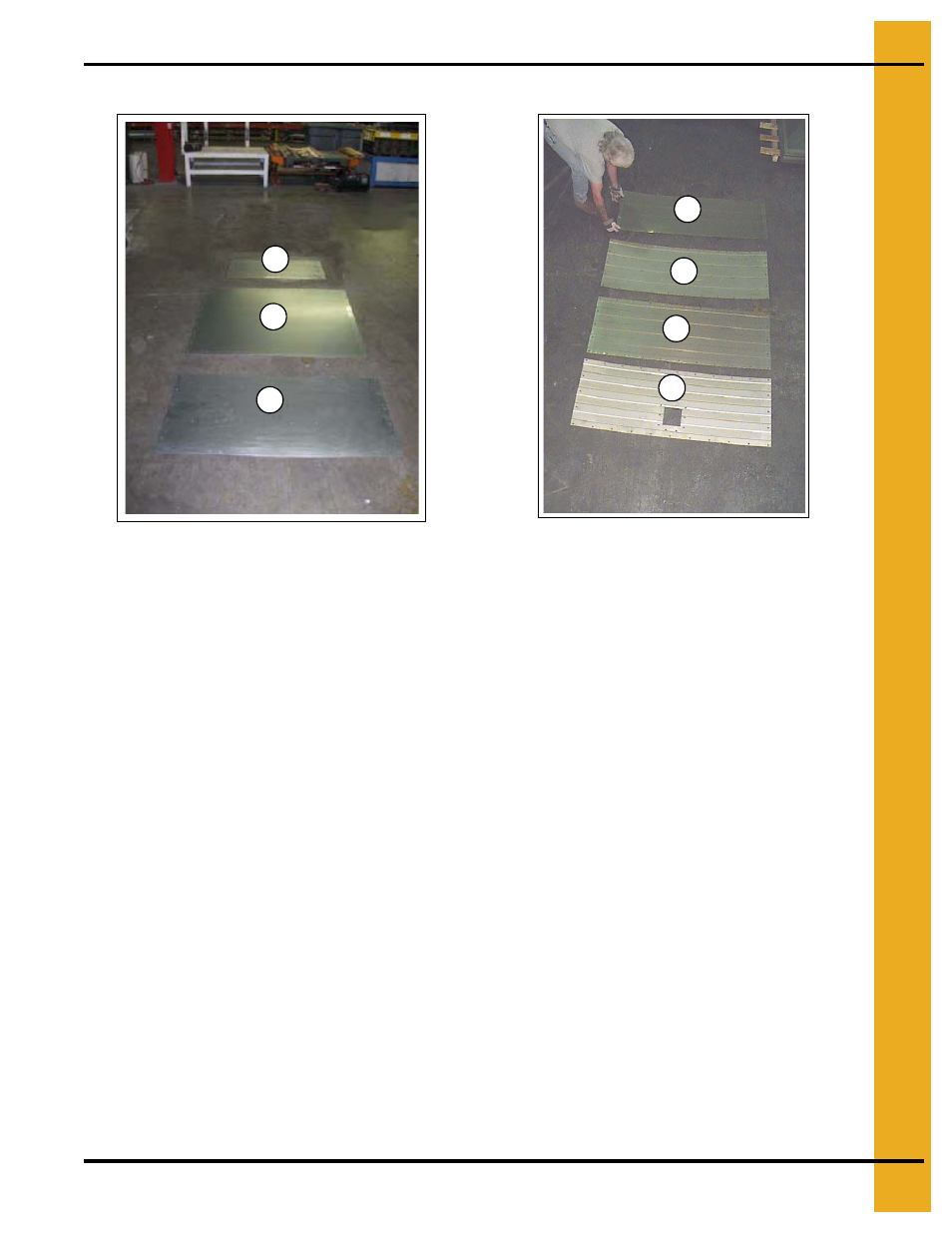

Чертёж 4С Внутренние Стенные
Пролёты - Оцинкованные
A. Внутренний верхний стенной пролёт
(дырчатый), высотой 30".
Устанавливается внутри, на потолке
напорной камеры.
B. Внутренний стенной пролёт для секций
прогрева/охлаждения (дырчатый),
высотой 40".
Установливается один и тот же
стенной пролёт внутри секции
прогрева и охлаждения.
C. Внутренний стенной пролёт днища,
сплошной, высотой 15-1/2".
Чертёж 4Т Наружные Стенные
Пролёты - Нержавеющая Сталь
E. Наружный стенной пролёт, дырчатый,
высотой 20", 0,078" (большое отверстие).
F1. Наружный стенной пролёт, сплошной,
высотой 20".
Устанавливается на первых трёх (3)
наружных рядах под кровлей сушилки
и на рядах, где установлены
ворошители зерна.
F2. Наружный стенной пролёт, сплошной,
высотой 20" (с двумя (2) отверстиями
под щитовые скользящие затворы) - не
показаны.
G. Наружный стенной пролёт, дырчатый,
высотой 20". 0,0625" (маленькое
отверстие).
H. Наружный стенной пролёт днища,
сплошной, высотой 20".
(с отверстиями для щитового
скользящего затвора в основании
сушилки для аварийного сброса зерна.)
Чтобы свести к минимуму выброс мелких отходов из сушилки, установите пролёты следующим
способом. Установите 0,078" дырчатые пролёты над ворошителями зерна. После места, где
зерно перевёрнуто, установите 0,0625" дырчатые пролёты. В месте, где находятся ворошители
зерна, установите сплошные пролёты, также установите их по верху и низу зерновых шахт.
C
B
A
H
E
F1
G
