15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
176
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Мостки Переходного Патрубка (Продолжение)

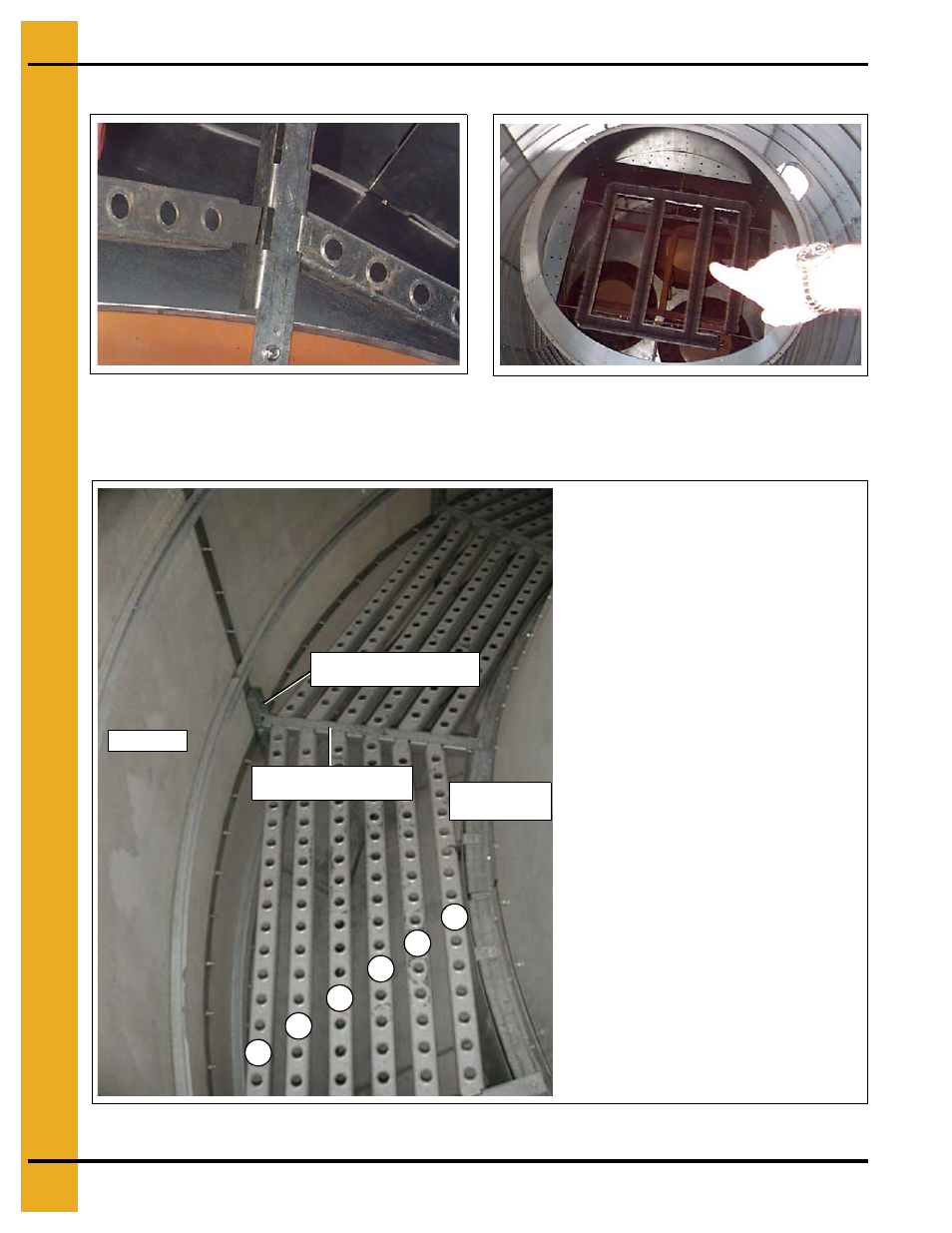

Чертёж 15БЛ Крупный План - Вставка кляммера
на перекладине мостков переходного патрубка в
прорезь на опорной балке мостков патрубка.
Чертёж 15БМ Вид с Воздуха - Завершённый
монтаж горелки, переходного патрубка,
вентиляторов и разделительного бункера под
мостками переходного патрубка.
Чертёж 15БН
6
5
4
3
2
1
Перекладина мостков переходного
патрубка (1)
Перекладина мостков переходного
патрубка (2)
Перекладина мостков переходного
патрубка (3)
Перекладина мостков переходного
патрубка (4)
Перекладина мостков переходного
патрубка (5)
Перекладина мостков переходного
патрубка (6)
Опорная балка мостков
переходного патрубка
Снаружи
Горелка/
Нагнетатель
Опорный зажим мостков
переходного патрубка
