18. Двери и Окна
200
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Дверь в Секцию Прогрева (Продолжение)
4. Оберните рукав двери 3" ширины по внутренней части рамы двери в секцию прогрева.
Постучите по нему молотком, чтобы он плотно прилегал к раме.
Откройте и закройте дверь в секцию прогрева, чьобы проверить, насколько плотно рукав
запечатывает дверь. Подрегулируйте при необходимости.
Закрепите рукав двери в секцию прогрева при помощи №10 х 1" самонарезных винтов.
5. Нанесите кремниевый инжекторный герметик (чеканку) для устранения любых зазоров
между рукавом и дверной рамой.
6. Прижимая, установите сферический герметик по внутреннему краю рукава двери в
секцию прогрева.
7. Прикрепите болтами дверную ручку в заранее высверленные отверстия снаружи двери в
секцию прогрева.
Используйте 5/16" x 3/4" стопорные виртуоз болты и гайки.
8. Установите дверную защёлку и кронштейн сцепления снаружи двери в секцию прогрева
следующим образом:
Используйте №10 х 1" самонарезные винты.

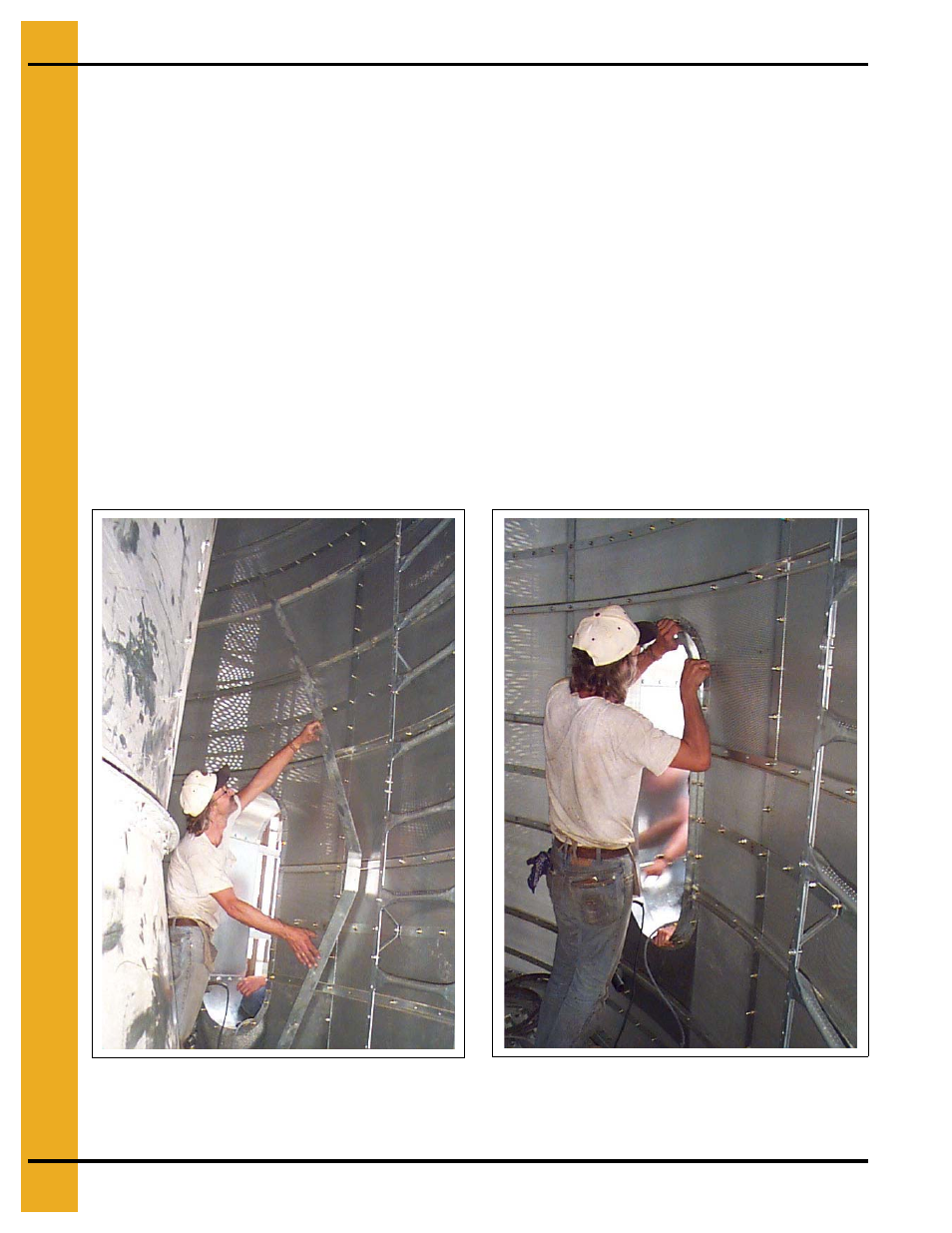

Чертёж 18АП Установка рукава 3" ширины на
двери в секцию прогрева.
Чертёж 18АР Оборачивание рукава двери в
секцию прогрева по внутреннему периметру
рамы двери.
