16. Двигатели Вентиляторов
180 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Шкивы
Установите шкивы на каждую монтажную опору двигателя вентилятора следующим образом:
1. Поднимите сушилку для создания рабочего пространства.
2. Приводной вал двигателя.
Установите стыковочную втулку двигателя на приводной вал двигателя. Вставьте шплинт
стыковочной втулки двигателя. Завинтите предохранительный винт. Надвиньте шкив
двигателя на приводной вал двигателя и закрепите болтом.
3. Приводной вал вентилятора.
Установите стыковочную втулку вентилятора на приводной вал вентилятора. Вставьте
шплинт стыковочной втулки вентилятора. Завинтите предохранительный винт. Надвиньте
шкив вентилятора на приводной вал вентилятора и закрепите болтом.
4. Совместите на одном уровне верхушки шкивов двигателя и вентилятора.
Проверьте уровнем.
ПРИМЕЧАНИЕ: Окончательное завинчивание болтов должно должно осуществляться
динамометрическим гаечным ключом.

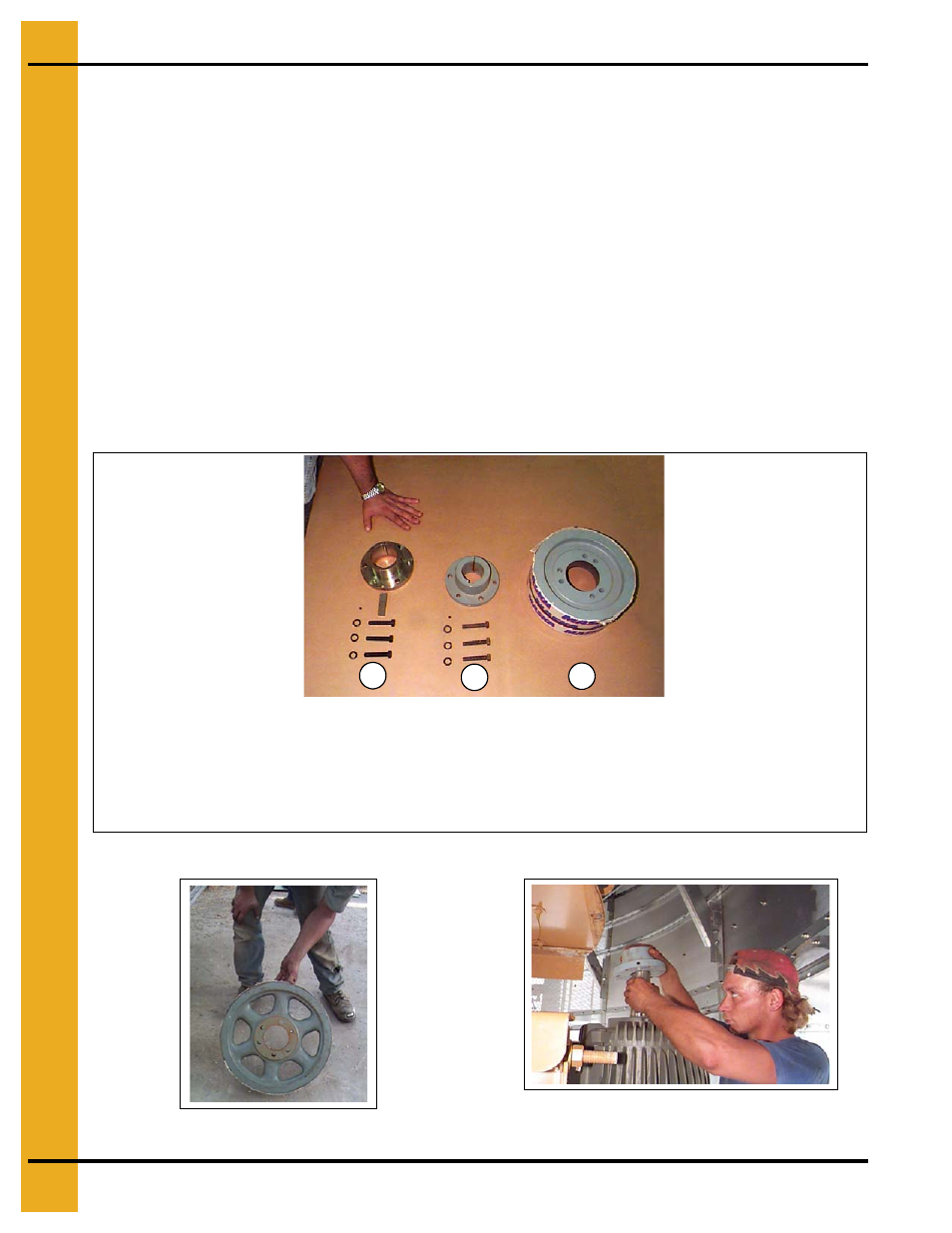

Чертёж 16М
Чертёж 16Н Шкив вентилятора
Чертёж 16О Вставка стыковочной втулки
двигателя на приводной вал.
A. Стыковочная втулка вентилятора, шплинт стыковочной втулки вентилятора,
предохранительный винт, три (3) затягивающих болта, три (3) контровочных шайбы.
B. Стыковочная втулка двигателя, предохранительный винт, три (3) затягивающих
болта, три (3) контровочных шайбы (шплинт стыковочной втулки двигателя
поставляется установленным на приводном вале двигателя вентилятора).
C. Шкив двигателя.
A B C
