10. Смотровые Мостики и Рабочая Площадка
128
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Наружные Смотровые Мостики (Продолжение)
1. Завинтите болтами диагональную опору наружных смотровых мостиков к опорным зажимам
мостиков по всему периметру сушилки. По два (2) опорных зажима мостиков были
установлены на каждый вертикальный швеллер во время монтажа стенных пролётов.
2. Заранее соберите дверь наружных смотровых мостиков
следующим
способом. (Установите двойные гайки в местах, помеченных Х, обозначающих
подвижные детали.)
Прикрепите болтом деталь А в месте “X
1
” к низкому ограждающему дверному брусу
наружного мостика. Прикрепите болтами А в месте “X
2
” к В.
Сцентрируйте собранную дверь наружных мостиков между и прямо под лестничными
маршами. Установите дверь.

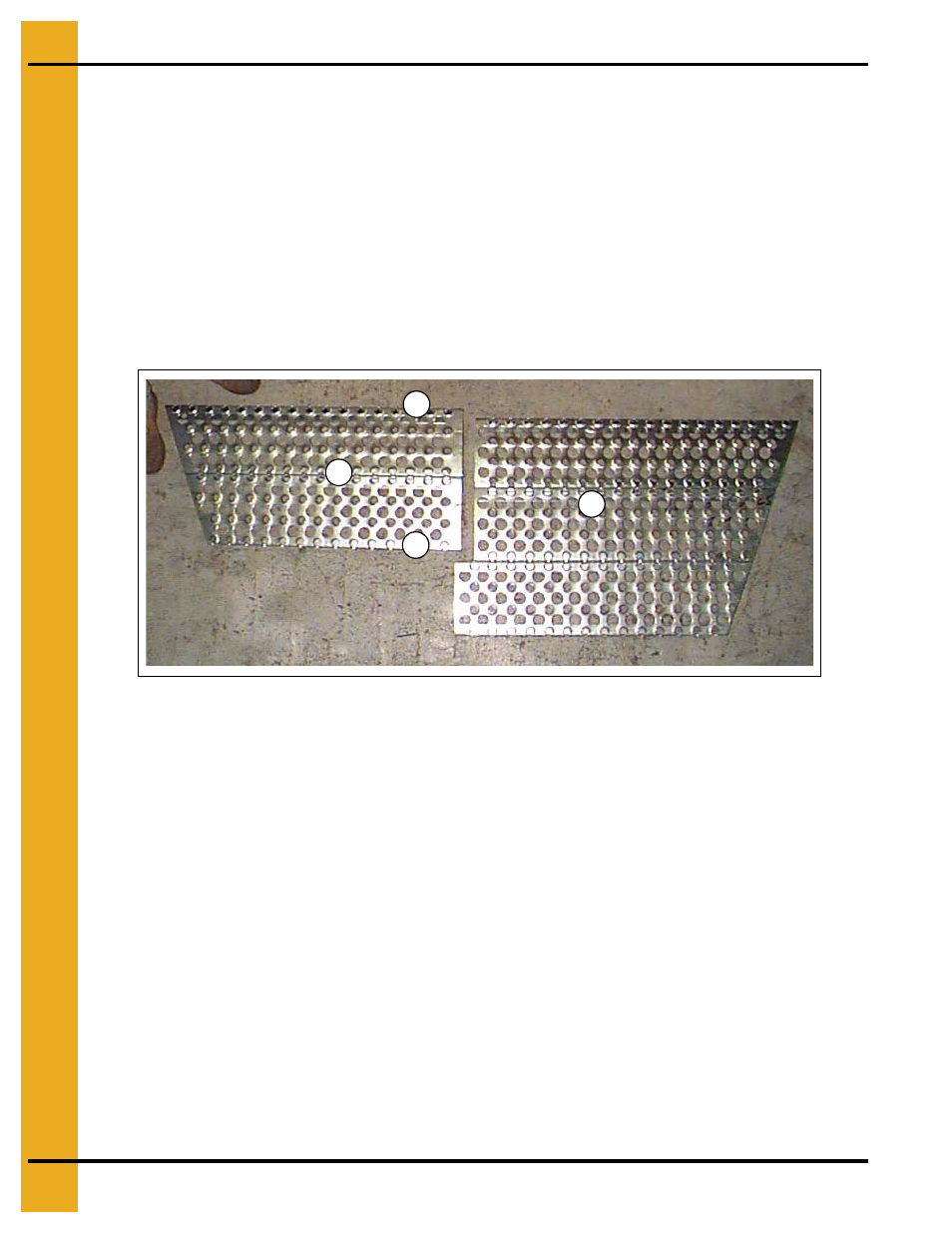

Чертёж 10Ф “X” обозначены точки шарнира (навешивания)
для двери наружных смотровых мостиков.
3. (На земле) соберите оставшийся настил пола мостиков секции наружных смотровых
мостиков и низких ограждающих брусьев.
4. Завинтите болтами вертикальные опоры наружных смотровых мостиков к опорам
пола мостиков.
5. Завинтите болтами верхние и нижние поручни наружных смотровых мостиков к
вертикальным опорам мостиков.
6. Вставьте болты в секцию наружных смотровых мостиков и положите среднюю и внутреннюю
секции на мостики и установиите их, после того как эта часть будет поднята и они будут
выше домкратов.
7. Проверьте на глаз, чтобы секции были установлены вертикально ровно. Затяните болты.
8. Поднимите сушилку.
9. Когда домкраты будут убраны с мостиков, установите оставшийся настил пола и
затяните болты.
ПРИМЕЧАНИЕ: При необходимости установите вторые наружные смотровые мостики,
повторив те же самые этапы установки.
A
X
1
B
X
2
