15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
167
Состыковка
Для перекрытия пустот вокруг вентиляторов установите соединитель корпуса вентиляторов и
шесть (6) пластин переходного патрубка вентилятора следующим образом:
Смотрите соединитель вентилятора на
1. Опустите вниз переходной патрубок/горелку до уровня верха вентиляторов.
Убедитесь, что нижнее кольцо переходного патрубка сцентрировано над блоком
вентиляторов. Совместите отверстия нижнего кольца патрубка с двумя (2) наружными
отверстиями под болты на верхнем кольце каждого вентилятора.
Проверьте, чтобы вентиляторы были выровнены.
Проверьте, что переходной патрубок точно сцентрирован в пределах внутренних
стен сушилки.
2. Сцентрируйте соединитель корпуса вентиляторов над блоком вентиляторов и прикрепите
болтами там, где соединитель попадает внахлёстку на верхние кольца вентиляторов.
Используйте 1/2" x 1" болты и гайки с шайбой.
3. Прикрепите болтами нижнее кольцо переходного патрубка в два (2) наружных отверстия под
болты на верхнем кольце каждого вентилятора. Используйте 3/8" x 1" болты и гайки с
шайбой.
4. Прикрепите болтами пластины переходного патрубка вентилятора для заполнения пустот
вокруг вентилятора следующим способом:
Для крепления пластин патрубка вентилятора к верхним кольцам вентиляторов или
нижнему кольцу переходного патрубка используйте 1/2" x 1" болты и гайки с шайбой.
В месте, где пластины переходного патрубка вентилятора располагаются внахлёстку,
используйте 1/2" x 3/4" болты и гайки с шайбой.

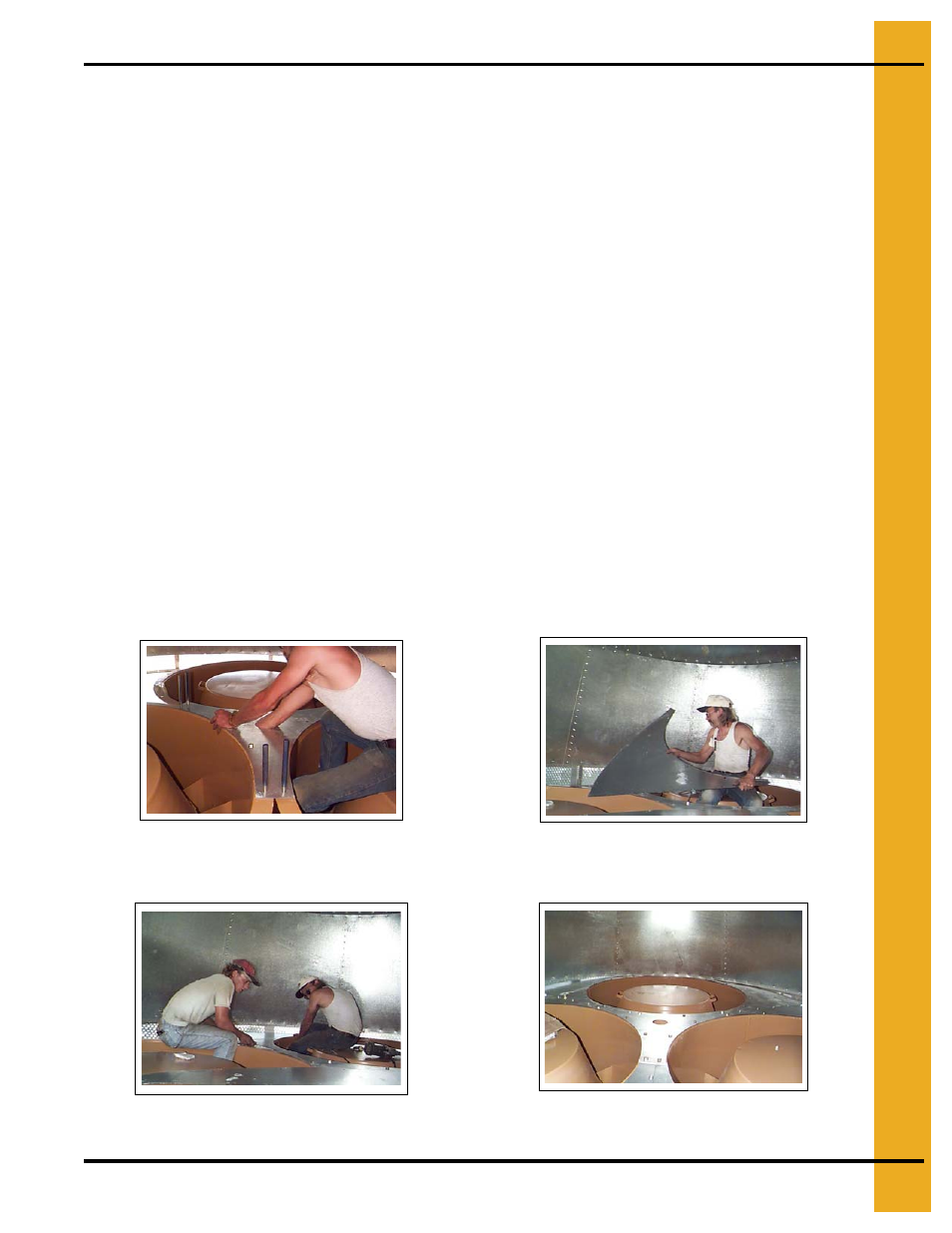

Чертёж 15АВ Крепление болтами соединителя
корпуса вентиляторов, сцентрированного по
верху блока вентиляторов.
Чертёж 15АД Крепление болтами пластины
переходного патрубка вентилятора.
Чертёж 15АГ Позиционирование пластины
переходного патрубка вентилятора.
Чертёж 15АЕ Установленный соединитель
корпуса вентиляторов.
