18. Двери и Окна
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
189
Обзор (Продолжение)
5. Дверь секции охлаждения.
Используйте 24" оконный набор, заслонки в сборе и детали двери.
6. Дверь секции прогрева.
Используйте 18" оконный набор и детали двери.
7. Дверь переходного патрубка.
8. Служебная дверца разгрузочного бункера.

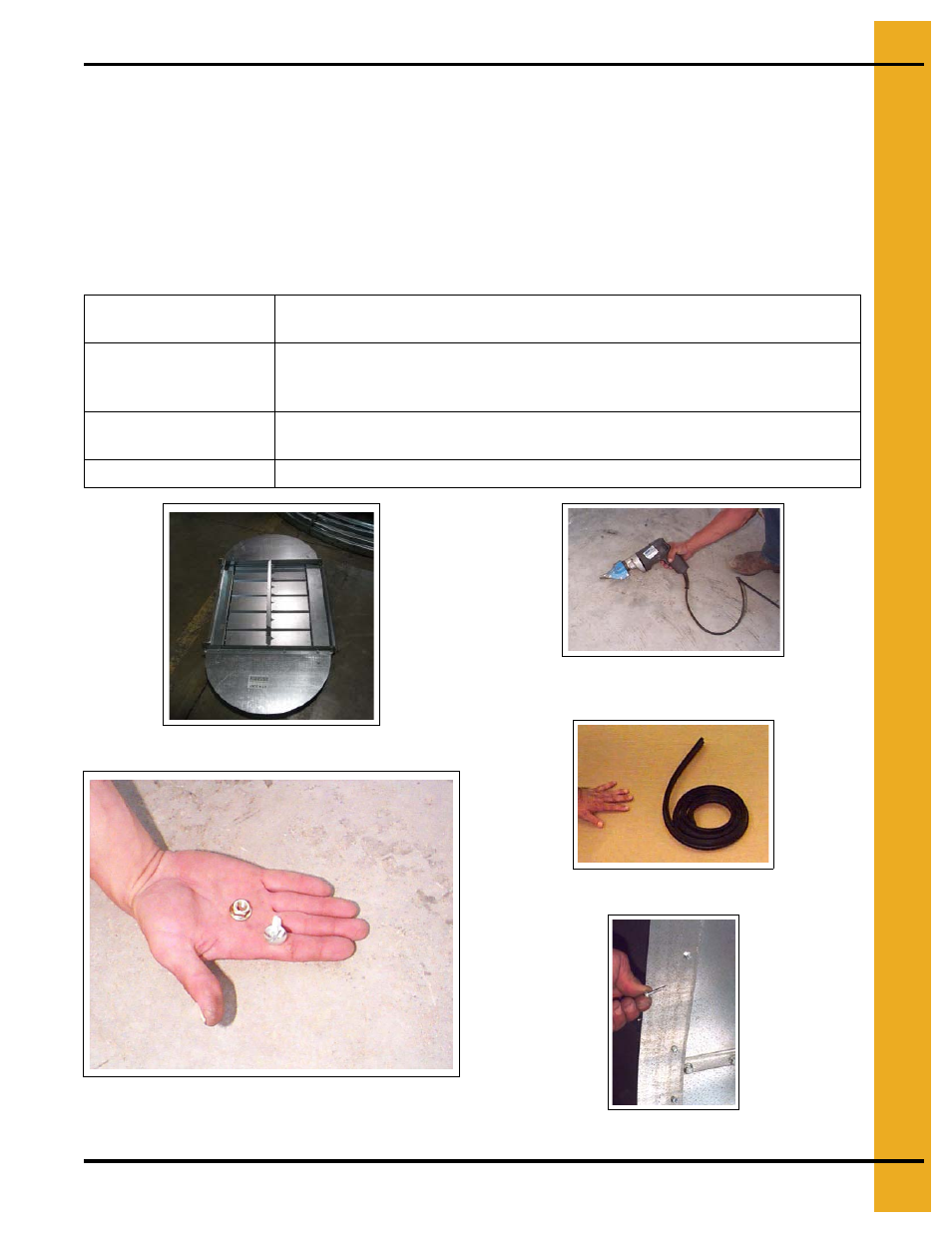

Крепёж
Чертёж 18Б Заслонки в Сборе
Чертёж 18В 5/16" x 3/4" Пазовые болты с
полукруглой головкой и 5/16" стопорные
виртуоз гайки
Чертёж 18Г Используйте ножницы по металлу
для разрезания стенных пролётов и сетки.
Чертёж 18Д Сферический Герметик
Чертёж 18Е Самонарезной №10 х 1" винт
Монтаж оконной рамы Используйте 5/16" x 3/4" пазовые болты с полукруглой головкой и 5/16"
стопорные виртуоз гайки.
Установка оконной
рамы в стенные
пролёты сушилки
Просверлите отверстия под 5/16" x 1" стопорные виртуоз болты и гайки.
(Для наружного применения из нержавеющей стали, а оцинкованные
для внутреннего.)
Окна с сетками
Прикрепите двумя гайками оконную сетку к окнам на установленные
болты на наружных стенных пролётах.
Заслонки в сборе
5/16" x 3/4" Стопорные виртуоз болты и гайки.
