18. Двери и Окна
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 195
Окна с Сетками
Смотрите расположение окон на сушилке на плоском изображении в Разделе Ориентирования
на стр. 32 .
ПРИМЕЧАНИЕ: Окна с сетками пропускают свежий воздух и охлаждают двигатели
вентиляторов.
Убедитесь, что каждый двигатель вентилятора сцентрирован относительно окна с сеткой.
(Смотрите Чертёж 18АБ.)
Проверьте, чтобы 18" окна с сетками были расположены ровно и под прямым углом к сушилке.
1. Предварительно смонтируйте 18" оконный набор как описано в разделе Предварительная
сборка оконных наборов на стр. 190 . Получится оконная рама.
2. Установите оконную раму на сушилку как описано в разделе Установка оконных рам (18" и
24") на стр. 192 .
3. Вырежьте оконную сетку в соответствии с размером оконной рамы.
Прикрепите на двойную гайку сетку к окну на болты, установленные на наружные
стенные пролёты.
Затяните болты до упора.

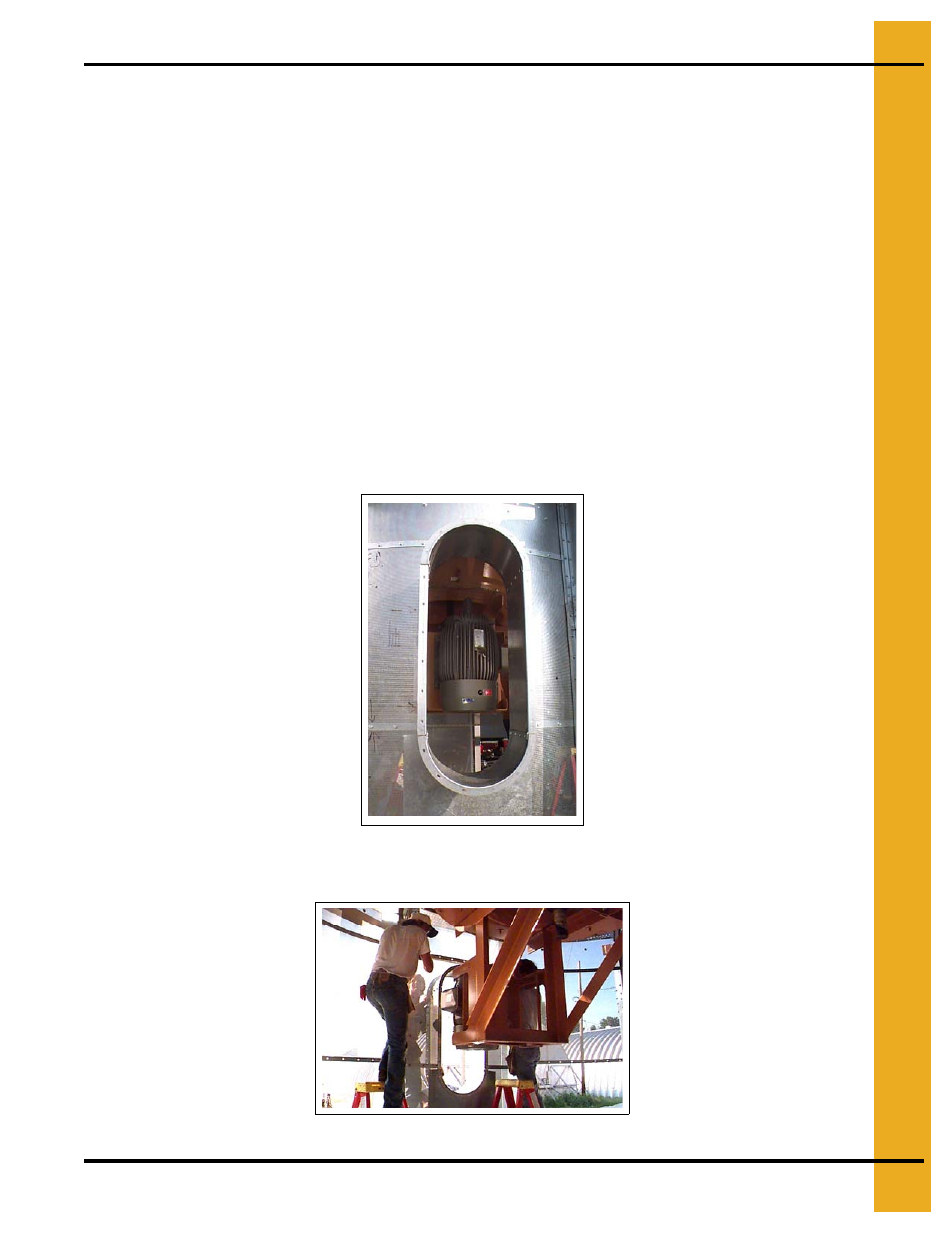

Чертёж 18АБ Окно сцентрировано относительно двигателя вентилятора.
ПРИМЕЧАНИЕ: Оконная сетка и наружные стенные пролёты пока не установлены.
Чертёж 18АВ Вид Изнутри - Окно с сеткой сцентрировано относительно вентилятора.
