12. Щитовой Скользящий Затвор
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
141
Щитовой скользящий затвор у основания сушилки (для аварийного сброса зерна)
1. После монтажа наружных нижних стенных пролётов (20" сплошные с отверстиями) у
основания сушилки, установите щитовые скользящие затворы в соответствии с описанием
2. После монтажа наружных бункерных панелей с отверстиями, установите щитовые скользящие
затворы в соответствии с описанием

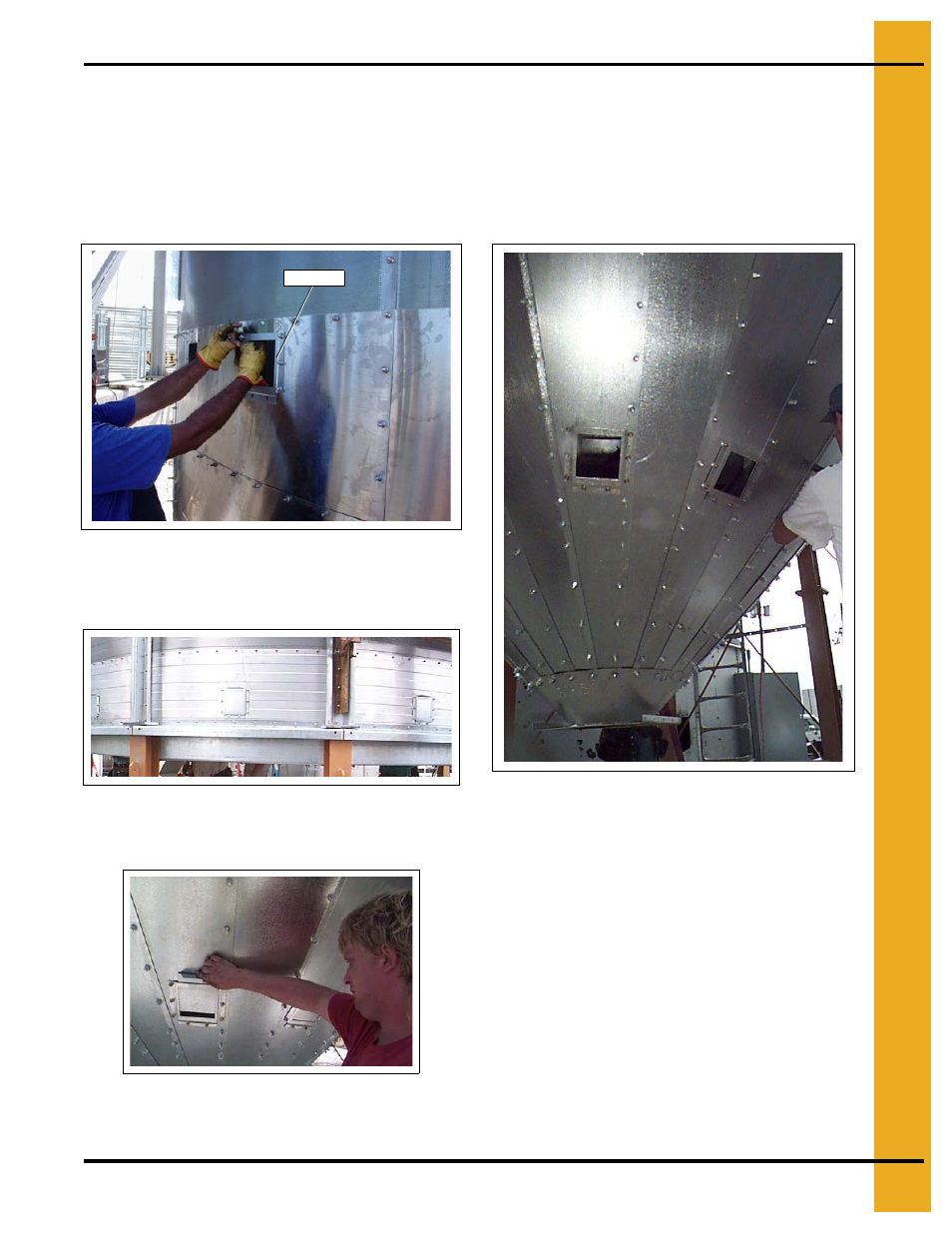

Чертёж 12Б Монтаж пластины щитового
скользящего затвора к стойке на наружном
нижнем стенном пролёте. (При аварийном сбросе
или очистке)
Чертёж 12В Щитовой скользящий затвор,
установленный на наружном нижнем стенном
пролёте. (Для аварийного сброса.)
Чертёж 12Г Монтаж пластины щитового
скользящего затвора к стойке на наружных
бункерных панелях. (Для аварийного сброса.)
Чертёж 12Д Используйте 5/16" x 3/4"
оцинкованное крепление на бункерных люках для
очистки. Щитовой скользящий затвор,
установленный на наружных бункерных панелях.
(Для аварийного сброса.)
Силикон
