11. Внутренние Лестницы
138
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
ОднА (1) Лестница Корпуса Горелки
ПРИМЕЧАНИЕ: Монтируйте лестницу корпуса горелки после завершения установки мостков
переходного патрубка.
Просверлите отверстия и используйте 5/16" x 3/4" оцинкованные стопорные виртуоз болты и гайки.
1. Установите четыре (4) опорных изолятора внутренней лестницы на первой секции 44"
собранной лестницы как показано на
и
, затем
прикрепите болтами секцию к корпусу переходного патрубка.
2. Установите четыре (4) опорных изолятора внутренней лестницы на второй секции 44"
собранной лестницы, состыкуйте её с верхом первой секции 44" лестницы, затем прикрепите
болтами к корпусу горелки.
Расположение Лестницы Корпуса Горелки
Лестница корпуса горелки обеспечивает доступ к горелке. Проверьте, чтобы данная лестница
была точно сцентрирована относительно угла горелки. Не устанавливайте её в том углу горелки,
где расположена секция запальника.
Монтируйте лестницу корпуса горелки в месте, где нет двери в переходный патрубок.

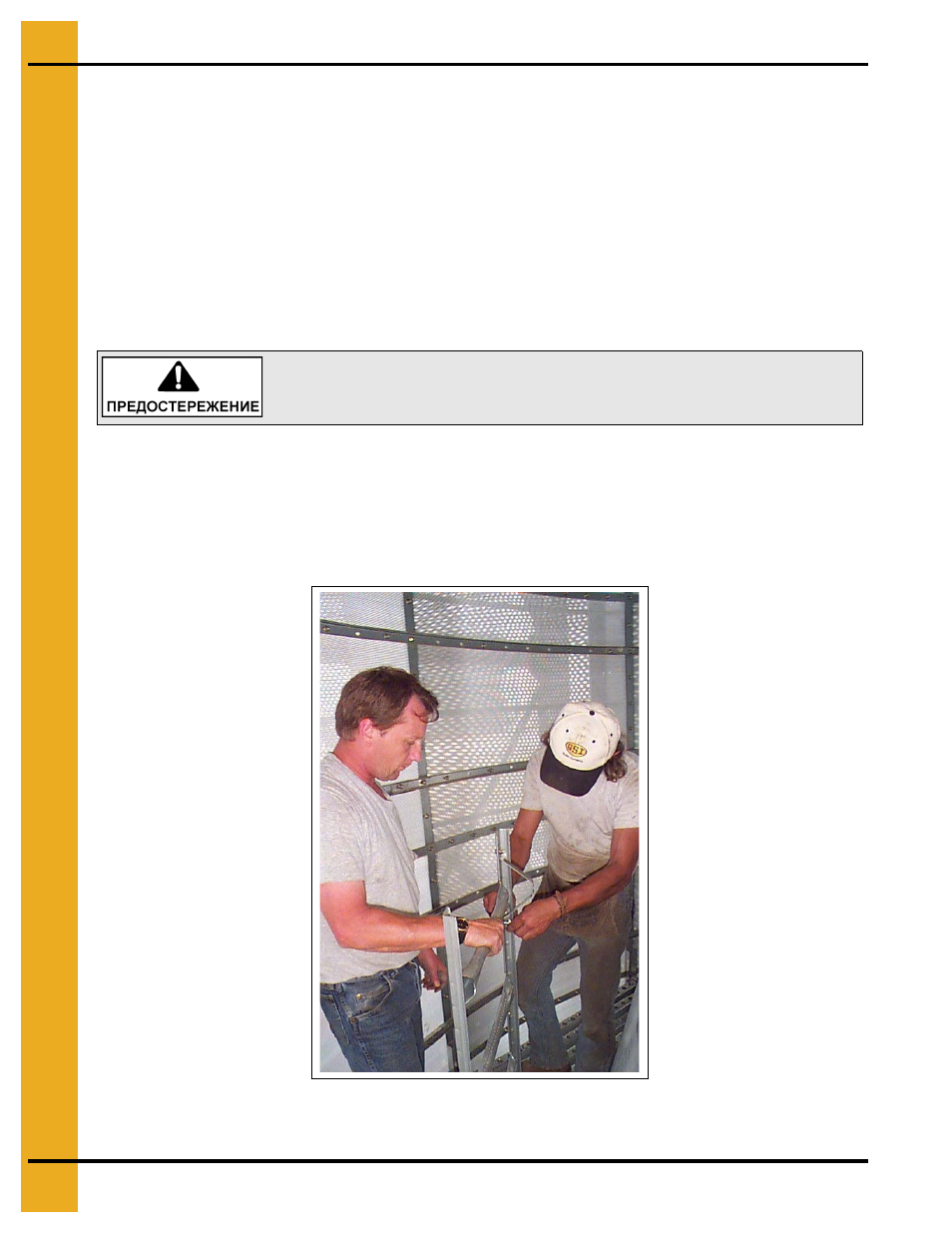

Чертёж 11Л Крепление болтами опорного изолятора внутренней лестницы к
секции 44" собранной лестницы.
Монтируйте все секции собранной 44" лестницы шероховатой,
офактуренной стороной перекладин наверх, чтобы люди,
поднимающиеся по ним, не подскользнулись.
