10. Смотровые Мостики и Рабочая Площадка
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 131
Внутренние Смотровые Мостики (Продолжение)

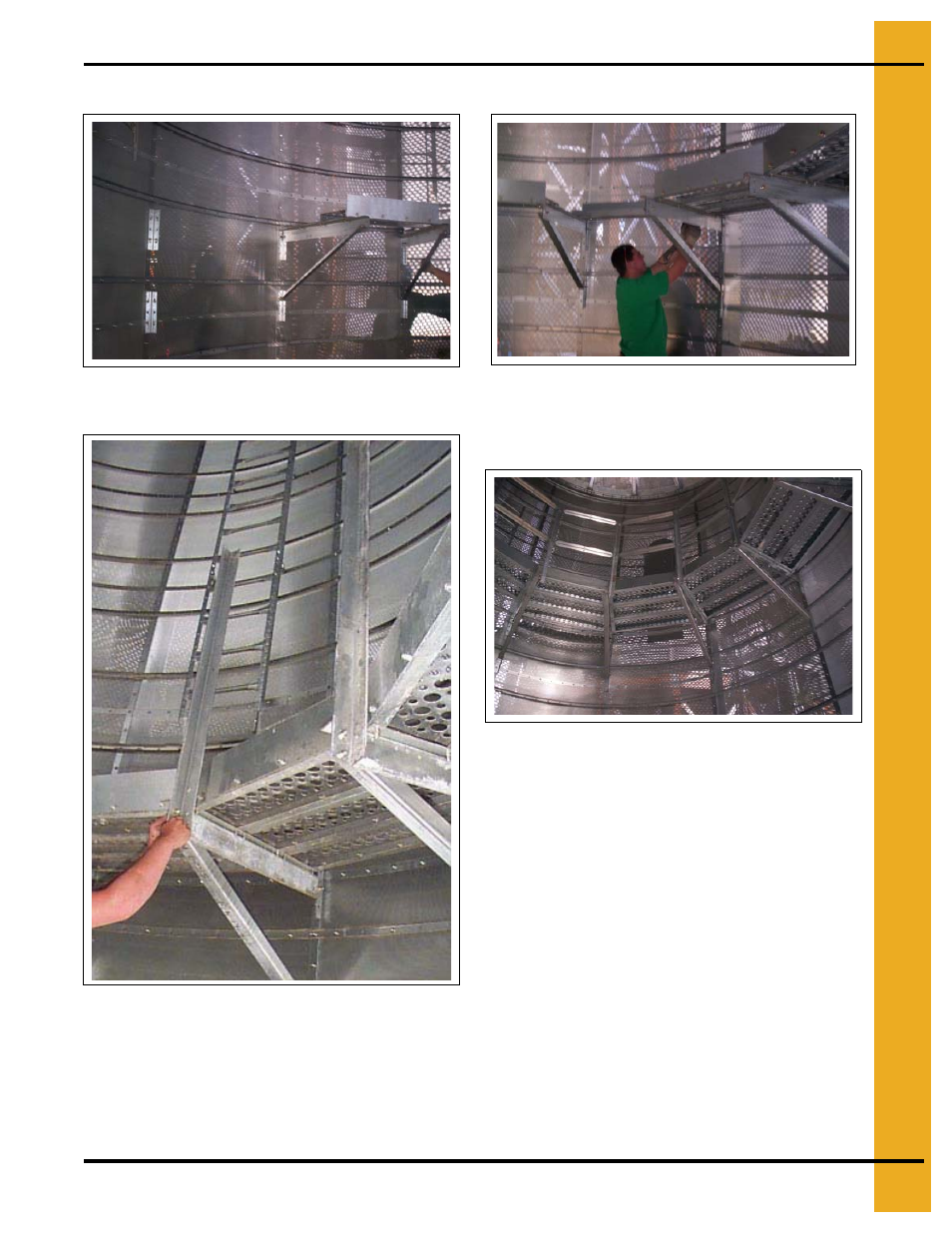

Чертёж 10АГ Монтаж внутренних
смотровых мостиков.
Чертёж 10АД Крепление болтами вертикальных
опор внутренних смтровых мостиков к секции
смотровых мостиков.
Чертёж 10АЕ Крепление болтами
соединительной накладки (листа) внутренних
смотровых мостиков к секции
смотровых мостиков.
Чертёж 10АЖ Вид снизу - Смонтированные
внутренние смотровые мостики.
