28. Приложение Б
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 439
Крепёж (Продолжение)

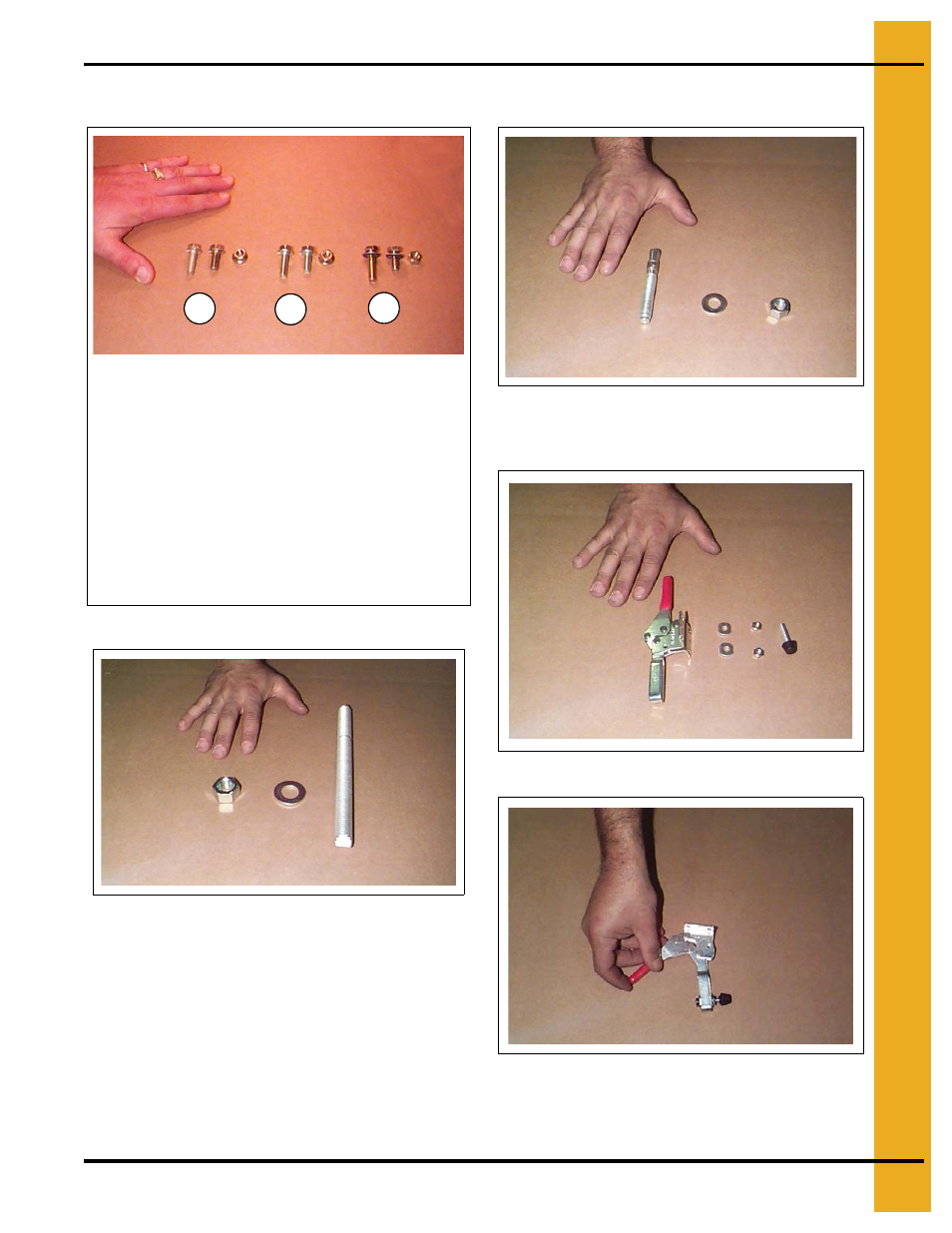

Чертёж 28А Сравнение 5/16" Крепежа
Чертёж 28Б Анкерный болт, HILTI HAS,
3/4" x 9-5/8"
Чертёж 28В 5-1/2" Анкерный болт, сверхпрочный
расширительный
Чертёж 28Г Струбцина De Sta Co
Чертёж 28Д Собранная Струбцина De Sta Co
1. Из нержавеющей стали, стопорные виртуоз
Болты тускло серебрянные
Гайки блестяще серебрянные
(с буртиком/фланцем)
2. Оцинкованные, стопорные виртуоз
Болты блестяще серебрянные
Гайки жёлтые (с буртиком)
3. Бункерные, с шестигранной головкой
Болты жёлтые (с неопреновыми шайбами)
Гайки жёлтые (без буртика)
3 2 1
=
=
=
=
=
=
