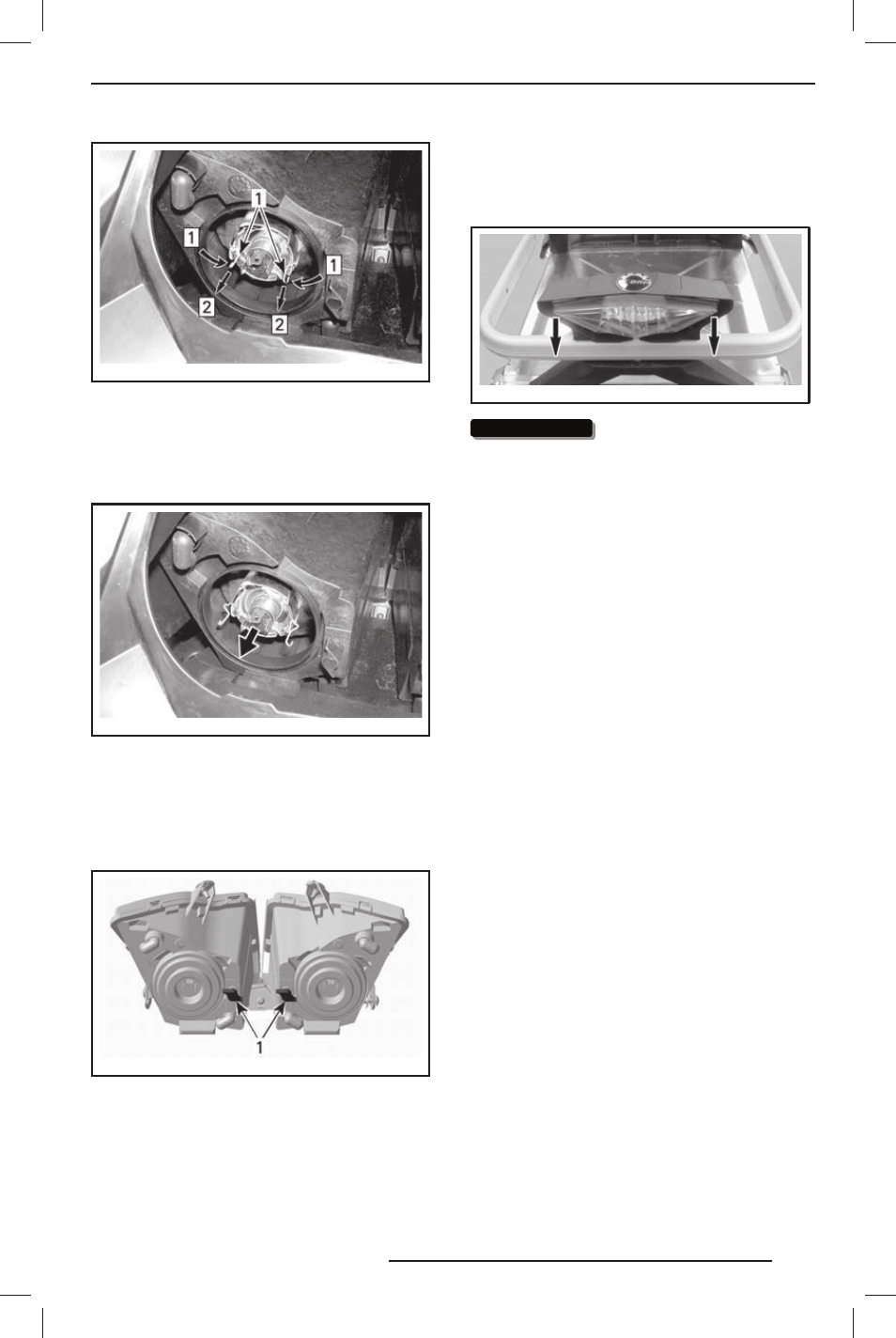

mmo2007-009-063_ a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5. Извлеките и замените лампу. Установка

осуществляется в последовательности,
обратной снятию.

mmo2007-009-064_ a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр, как
описано в разделе «ЗАМЕНА ЛАМПЫ ГО-
ЛОВНОЙ ОПТИКИ». Для регулировки на-
правления пучка света вращайте рукоятку.

mmo2007-009-023_ a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря

1. Аккуратно, одновременно потянув с обеих

сторон за края, снимите корпус заднего
фонаря.

mmo2009-004-050_ a

ВНИМАНИЕ

Если задний фонарь

неосторожно переместить в сто-

рону, пластиковые фиксаторы мо-

гут сломаться. При снятии задне-

го фонаря избегайте боковых пе-

ремещений.

2. Извлеките разъём лампы из корпуса фонаря:

2.1 Поверните разъём против часовой

стрелки.

2.2 Извлеките разъём.

3. Замените лампу.
4. Установите разъём в корпус фонаря.
5. Установите фонарь в сборе на место.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
