72
ДЕЙСТВИЕ РЕЗУЛЬТАТ
Увеличение
предваритель-
ного натяжения
Улучшается контакт гусеницы
с опорной поверхностью
Затрудняется подъём удлини-
теля
Уменьшение
предваритель-
ного натяжения
Улучшается способность дви-
гаться задним ходом особенно
в глубоком снегу
Облегчается подъём удлини-
теля

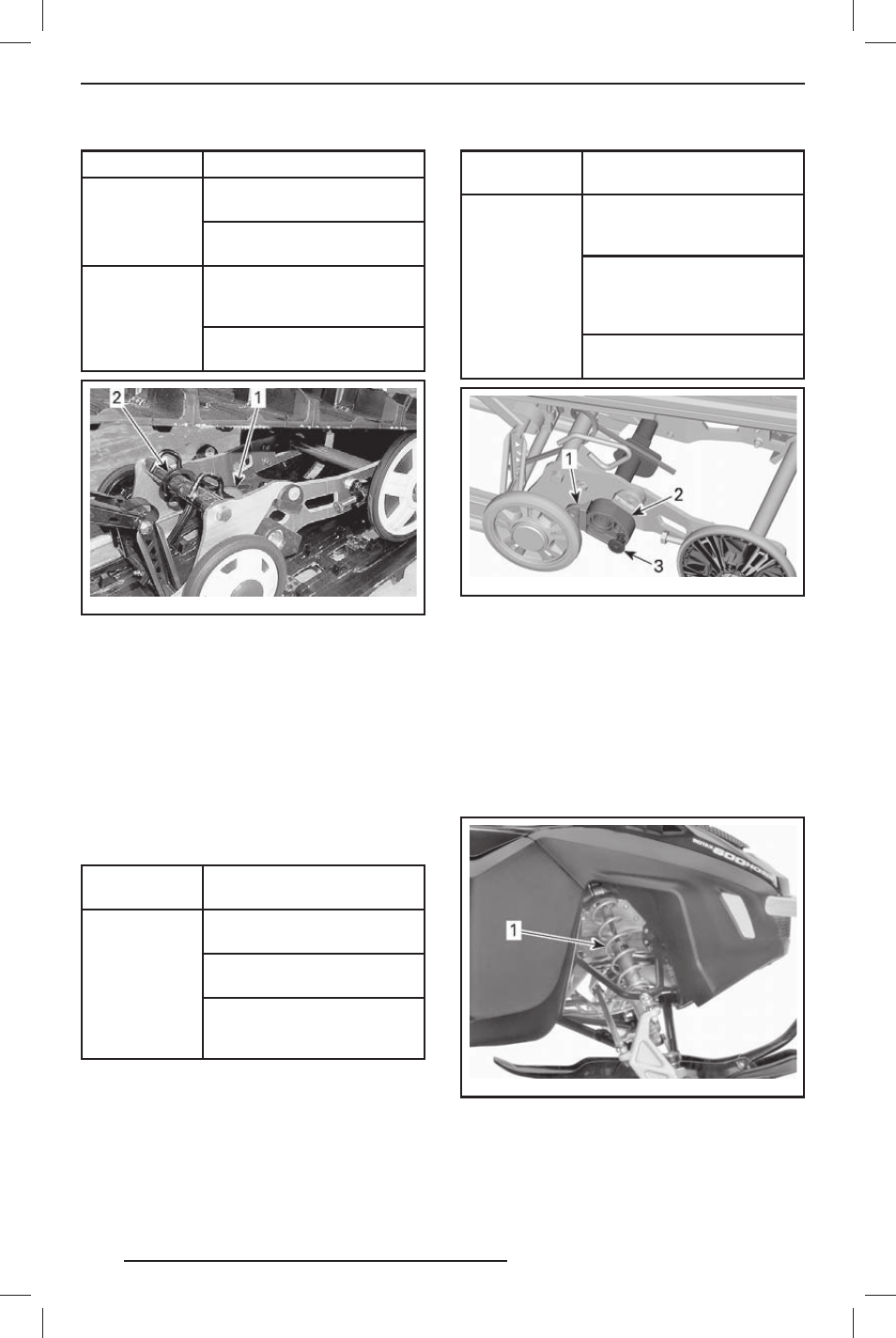

mmo2008-005-019_ a
ТИПОВОЙ ВАРИАНТ
1. Пружина
2. Регулировочный кулачок
Кулачки ограничителя хода
удлинителя задней подвески
Кулачок используется для ограничения хода
удлинителя задней подвески.
Изменяя положение кулачка ограничителя
хода, можно оказывать влияние на следую-
щие характеристики снегохода: маневрен-
ность, развиваемое тяговое усилие и спо-
собность двигаться задним ходом.
ПОЛОЖЕНИЕ
КУЛАЧКА
РЕЗУЛЬТАТ
Удлинитель
задней под-
вески не за-
фиксирован
Удлинитель свободно переме-
щается на всю длину хода
Подходит для использования в
обычных условиях
Обеспечивается хорошая
способность двигаться за-
дним ходом
ПОЛОЖЕНИЕ
КУЛАЧКА
РЕЗУЛЬТАТ
Перемещение
удлинителя
полностью
ограничено
кулачком огра-
ничителя хода
Блокировка удлинителя зад-
ней подвески на одной линии
с направляющими полозьями
Развивается хорошее тяговое
усилие, обеспечивается пол-
ный контакт гусеницы с опор-
ной поверхностью
Лучшее положение для букси-
ровки прицепа
mbl201 2-004-0 01_ a
1. Ограничитель
2. Кулачок ограничителя
3. Фиксатор
Регулировка передней
подвески
Передние пружины
Преднатяг передних пружин оказывает влия-
ние на жёсткость передней подвески.
Преднатяг передних пружин также оказыва-
ет влияние на управляемость.
mmo2009-004-031_ a
ТИПОВОЙ ВАРИАНТ — ПЕРЕДНЯЯ ПОДВЕСКА
1. Передние пружины — управляемость
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
