92
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Поднимите заднюю часть снегохода и
установите на опору с широким основани-
ем, чтобы гусеница не касалась опорной
поверхности.
!
ОСТОРОЖНО Практикуйте пра-
вильную технику подъёма, преи-
мущественно используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого
недостаточно сил.
3. Задняя подвеска должна находиться в
свободном состоянии.

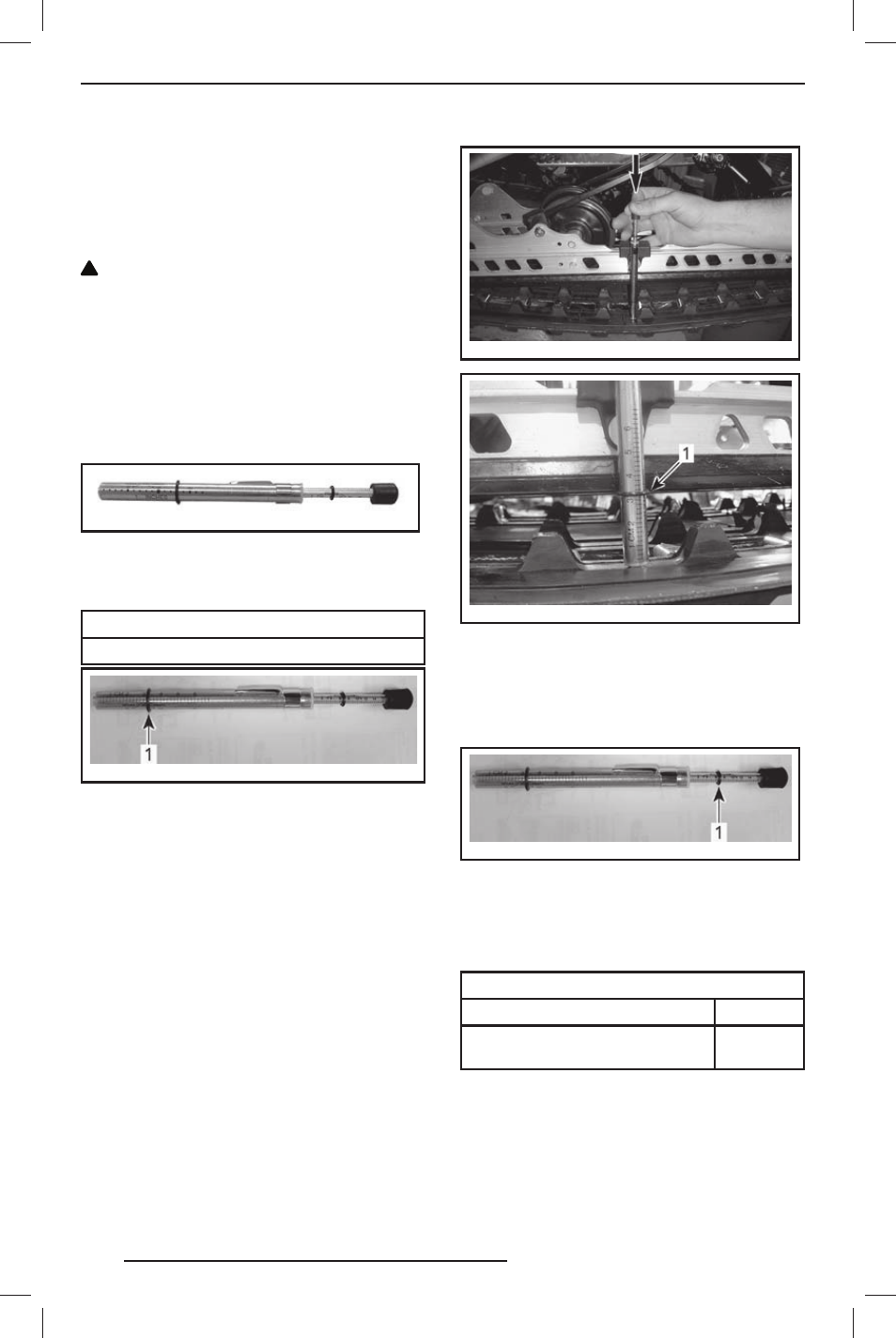

4. Используйте специальный инструмент
(TENSIOMETER (P/N 414 348 200).
414 348 200
5. С помощью нижнего кольца инструмента
для измерения натяжения задайте вели-
чину прогиба.
ПРОГИБ
40—50 мм
mmr2009-133-003_ b
УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо установлено в положение,
соответствующее техническим характе-
ристикам
6. Установите верхнее кольцо инструмента в
положение, соответствующее усилию 0 кгс.
7. Установите инструмент для измерения на-
тяжения на гусеницу посередине между
передними и задними направляющими
катками.
8. Нажмите на инструмент вниз, чтобы ниж-
нее кольцо оказалось на одном уровне с
нижней частью накладки опорного полоза.
mmr2009-133-001_ a
mmr2009-133-002_ a
1. Нижнее кольцо инструмента на одном
уровне с нижней частью накладки опорного
полоза
9. Считайте величину нагрузки, зафиксиро-
ванную с помощью верхнего кольца ин-
струмента.
mmr2009-133-003_ a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соответ-
ствовать данным, приведённым в рас-
положенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
ВЕЛИЧИНА ПРОГИБА
40—50 мм
ПОЛУЧЕННОЕ ЗНАЧЕНИЕ
НАГРУЗКИ
7,3 кг
11. Если полученное значение не соответ-
ствует данным, приведённым в таблице,
отрегулируйте натяжение гусеницы. Бо-
лее подробная информация приведена
в параграфе «РЕГУЛИРОВКА НАТЯЖЕ-
НИЯ ГУСЕНИЦЫ».
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
