94
A01F05A
1
2
3

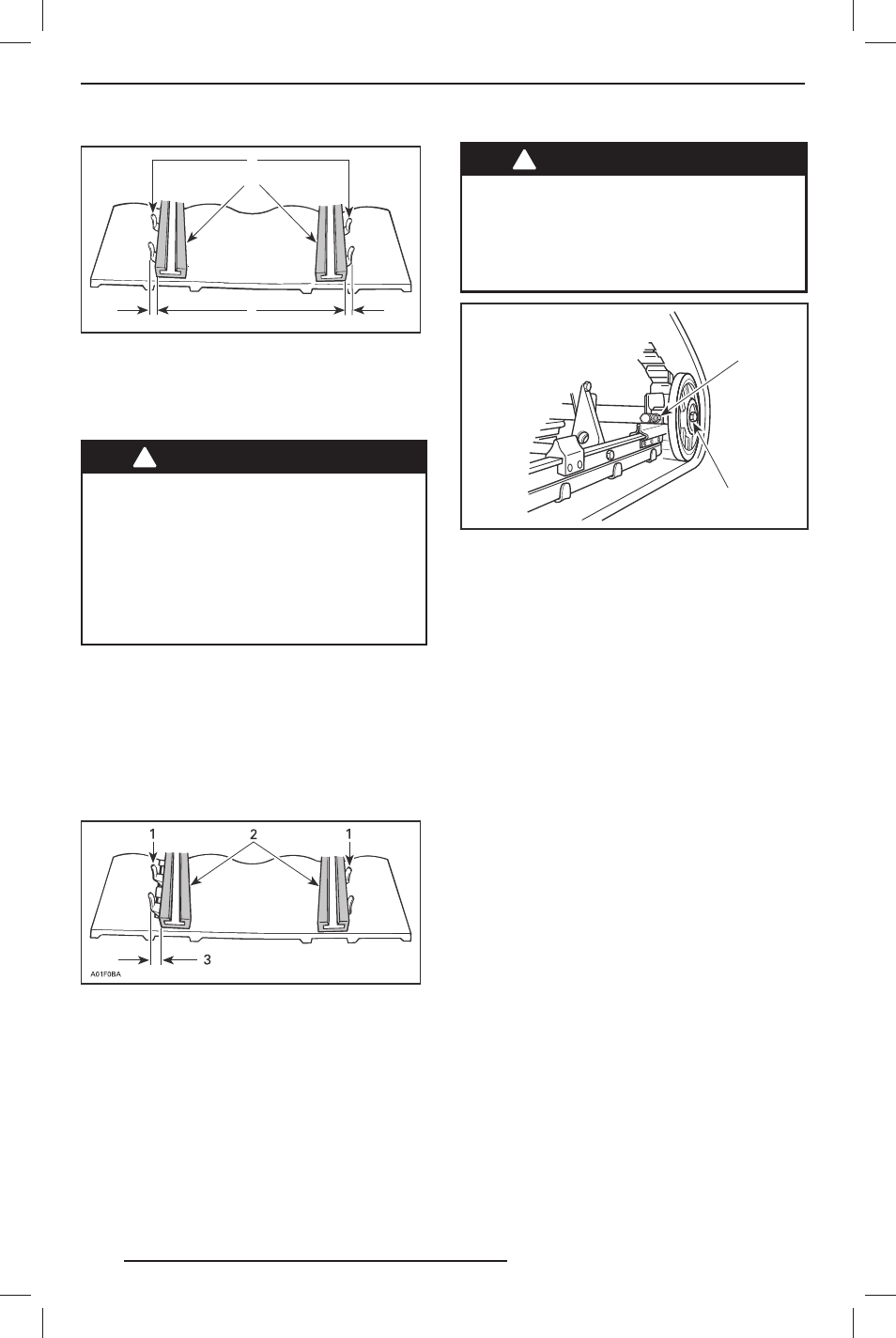

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон
Для регулировки центровки гусеницы вы-
полните следующее:
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двига-
теля. Для выполнения рег ули-
ровки выберите безопасное ме-
сто вдали от снегоходных трасс.
1. Снимите колпачок шнура безопасности с
контактного устройства.
2. Ослабьте стопорные винты заднего на-
правляющего катка.
3. Подтяните регулировочный болт на той
стороне движителя, где расстояние между
направляющими гребнями и опорным по-
лозом наибольшее.
1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой
стороне
4. Затяните контргайки.
5. Затяните болты крепления направляющих
катков моментом (48 ± 6) Н•м.
!
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что крепёжные болты
направляющих катков надёжно
затянуты, чтобы избежать само-
произвольного демонта жа на-
правляющего катка и последую-
щего заклинивания гусеницы.
1
2
A05F0EB
ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка
6. Пустите двигатель и на малой скорости
движения гусеничной ленты проверьте
симметричность её положения относи-
тельно опорных полозьев.
7. Опустите снегоход на опорную поверхность.
8. Установите на место колпачки задних кат-
ков (если имеются).
Подвеска
Состояние задней подвески
Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины по
снежному покрову снег играет роль смаз-
ки и охладителя поверхности скольжения.
Продолжительное движение снегохода по
обледеневшей поверхности или по зерни-
стому снегу приводит к перегреву и пре-
ждевременному износу накладок опорных
полозьев гусеницы.
Состояние ленточного
ограничителя
Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточ-
ном ограничителе. При необходимости за-
менить. Затяните гайку крутящим моментом
(9 ± 1) Н•м.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
