60

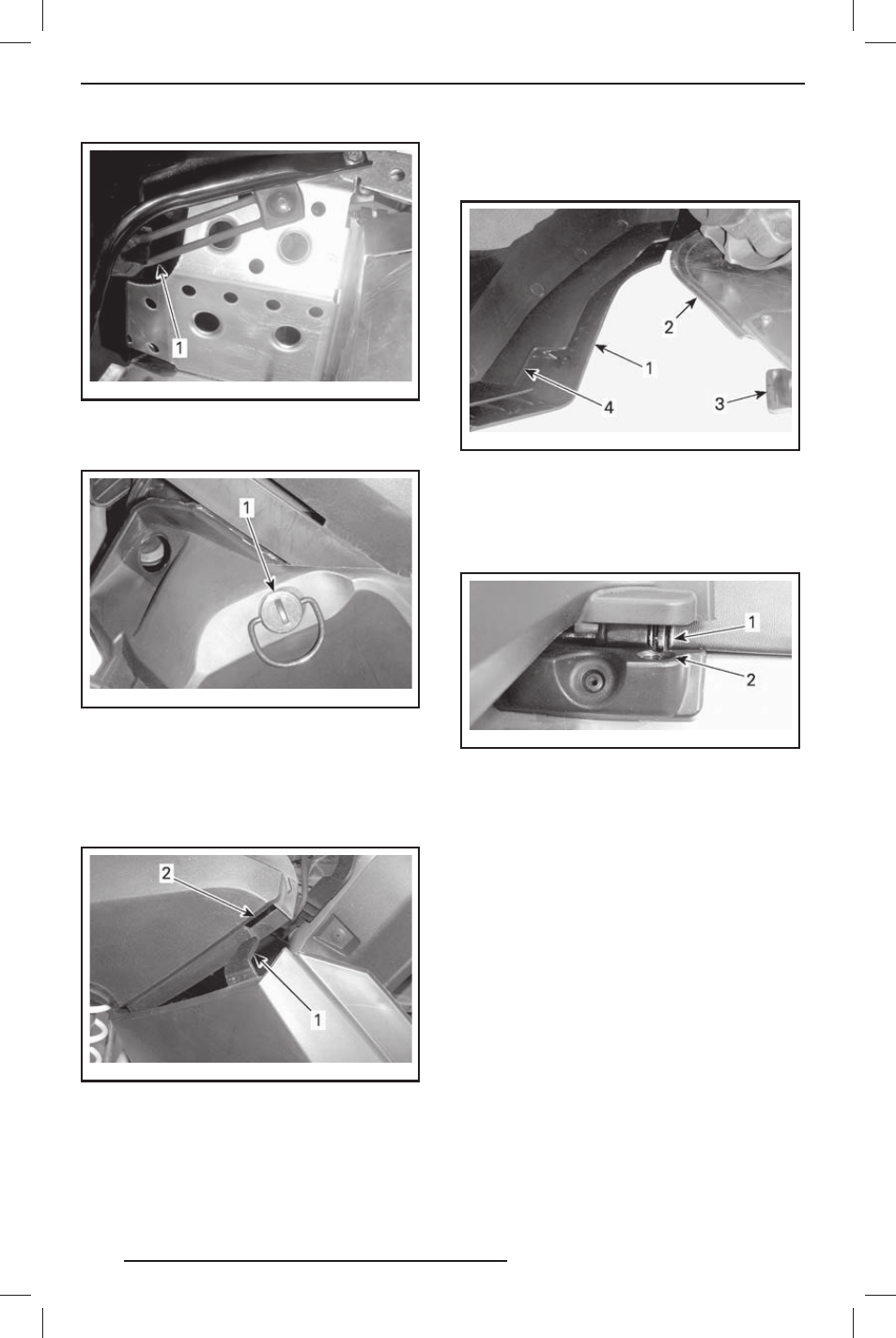

mmo2009-004-044_ a
1. Резиновый фиксатор
3. Поверните фиксатор на ¼ оборота против
часовой стрелки.
mmo2009-004-045_ a
1. Фиксатор
4. Слегка приподнимите заднюю часть па-
нели и откройте.
Закрывание нижней боковой панели
1. Вставьте фиксатор панели в паз нижнего
поддона.
mmo2011-006-101_ a
1. Нижний фиксатор боковой панели
2. Паз нижнего поддона
2. Установите нижнюю часть панели на алю-
миниевое шасси так, чтобы алюминиевый
выступ шасси вошёл в паз панели.
mmo2009-004-047_ a
1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели
3. Вставьте выступ панели в паз, располо-
женный на тоннеле.
mmo2011-006-102_ a
1. Штифт
2. Отверстие туннеля
4. Застегните резиновый фиксатор.
5. Закройте фиксатор, повернув его на ¼ обо-
рота по часовой стрелке.
Снятие/установка нижней боковой
панели
1. Откройте нижнюю боковую панель как
описано выше.
2. Поднимите переднюю часть панели и
освободите нижнюю часть из паза.
3. Освободите верхнюю часть панели, опу-
стив панель.
Процедура установки выполняется в обрат-
ном порядке.
