59

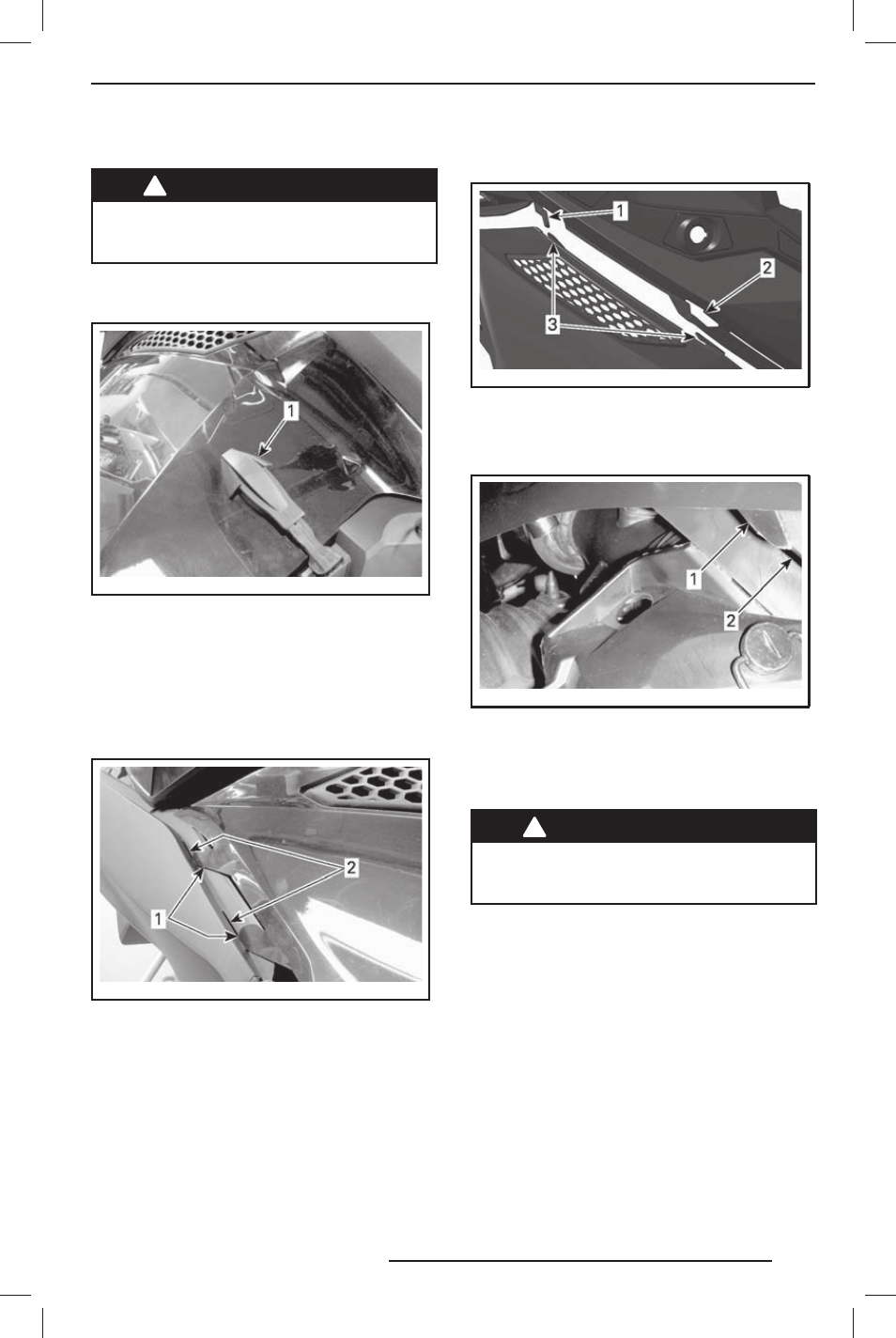

28) Верхние боковые панели
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.
Снятие верхней боковой панели
1. Освободите резиновый фиксатор.
mmo2009-004-040_ a
1. Резиновый фиксатор
2. Поднимите заднюю часть панели, чтобы
вывести пластиковый фиксатор из консоли.
3. Переместите панель назад.
Установка верхней боковой панели
1. Вставьте нижние фиксаторы панели в
пазы нижнего поддона.
mmo2009-004-042_ a
1. Нижние фиксаторы панели
2. Пазы нижнего поддона
2. Закрепите центральный верхний фиксатор
панели на консоли.
mmo2011-006-100_ a
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели
3. Вставьте задний выступ в паз консоли.
mmo2009-004-041_ a
1. Задний выступ
2. Паз консоли
4. Застегните резиновый фиксатор.
29) Нижние боковые панели
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.
Открывание нижней боковой панели
1. Снимите верхнюю боковую панель, см.
выше.
2. Освободите резиновый фиксатор.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
