54
Сцепное устройство J-типа
(модели для Европейского рынка)
Присоединение к сцепному устройству

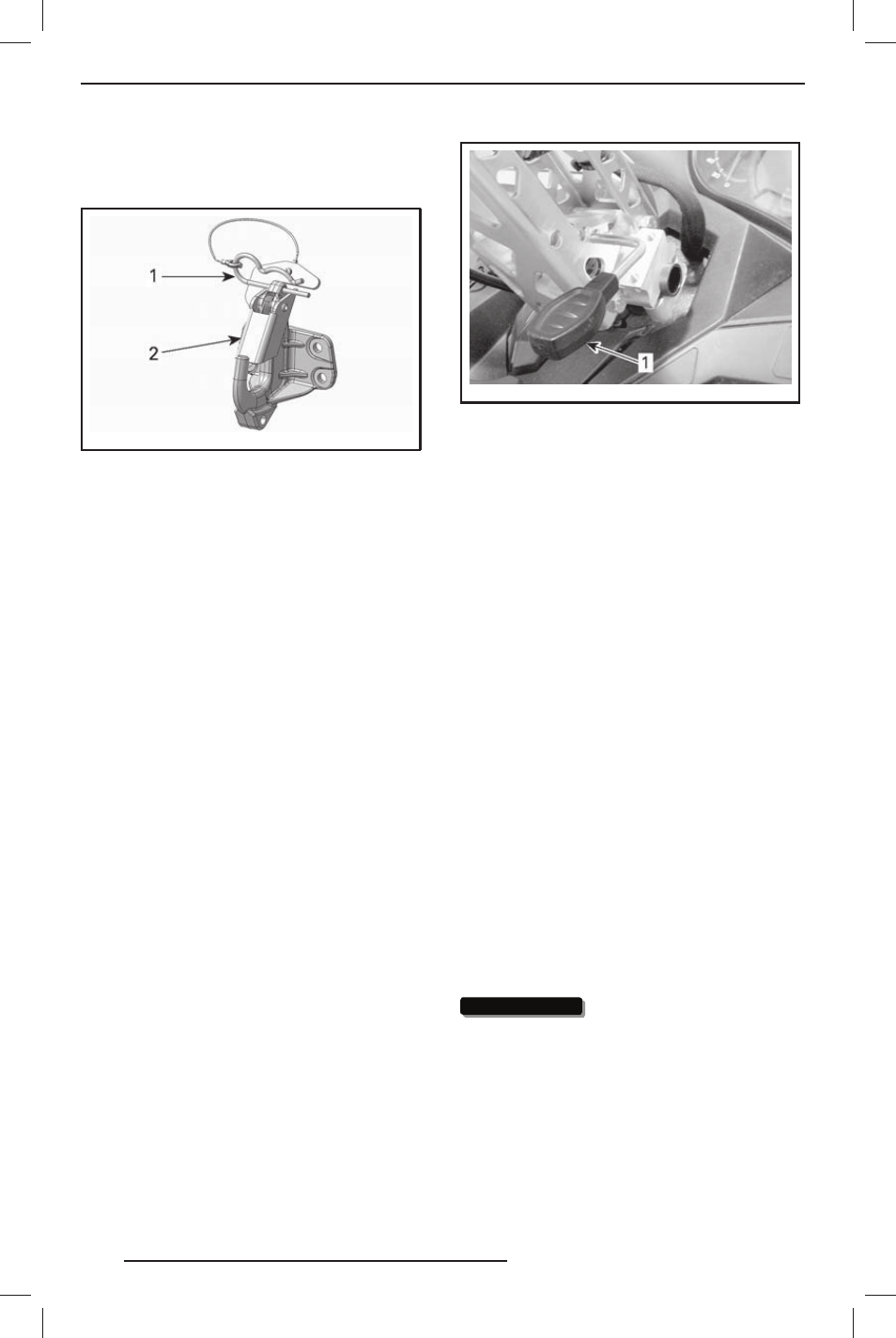

mmo2011-007-012_ a
1. Проволочный фиксатор
2. Предохранительная защёлка
1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла буксируе-
мого оборудования над крюком сцепного
устройства.
3. Нажмите на дышло, отклонив предохра-
нительную защёлку.
4. Закрепите предохранительную защёлку,
установив проволочный фиксатор.
Отсоединение от сцепного
устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную защёлку
вперёд, чтобы снять дышло с крюка.
3. Отсоедините буксируемое оборудование.
4. Установите проволочный фиксатор на
место.
22) Регулировка положения
руля
EXPEDITION SE
На модели Expedition SE предусмотрена
возможность регулировки руля по высоте.
Регулировка выполняется в следующей по-
следовательности:
1. Потяните рычаг блокировки вверх.
mmo2010-002-004_ a
1. Рычаг блокировки механизма регулировки
положения руля.
2. Установите руль в нужное положение и за-
фиксируйте его, нажав рычаг блокировки.
ПРИМЕЧАНИЕ: На других моделях руль
может устанавливаться в необходимое
фиксированное положение, обращайтесь к
авторизованному дилеру Ski-Doo.
23) Лебёдка
ТОЛЬКО EXPEDITION SE
С данной моделью снегохода поставляется
лебёдка, которая может временно устанав-
ливаться в передней или в задней части
снегохода.
Хранение лебёдки
Лебёдка хранится в заднем багажном от-
делении.
Чтобы извлечь лебёдку необходимо открыть
крышку багажного отделения, см. выше гла-
ву «БАГАЖНОЕ ОТДЕЛЕНИЕ».
Погрузка лебёдки осуществляется в следую-
щей последовательности:
1. Откройте крышку багажного отделения,
см. главу «БАГАЖНОЕ ОТДЕЛЕНИЕ».
2. Установите пазы монтажного кронштейна
лебёдки на фиксаторы, расположенные
на днище багажного отделения, с левой
стороны.
ВНИМАНИЕ ВНИМАНИЕ Убедитесь, что трос
и электрические провода не зажа-
ты между лебёдкой и днищем ба-
гажного отделения.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
