58

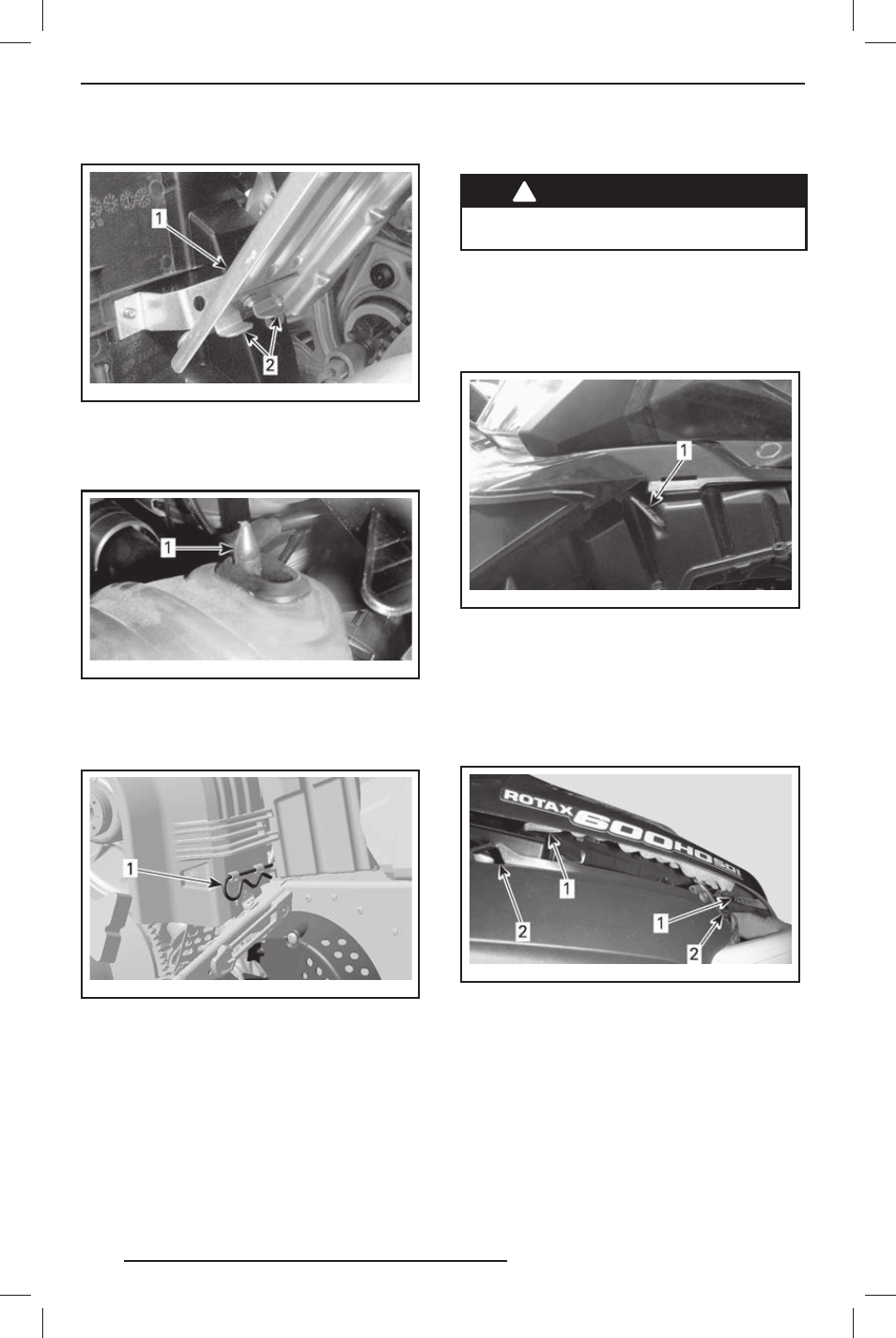

Совместите прорези кожуха с выступами.
mmo2009-004-035_ a
1. Кожух
2. Выступы
Установите уплотнитель на фиксирующий
палец.
mmo2009-003-011_ a
1. Фиксирующий палец
Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.
mmo2008-003-063_ a
1. Проволочный фиксатор
27) Капот
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода со снятым капотом.
Снятие капота
1. Снимите верхние боковые панели как ука-
зано ниже.
2. Освободите резиновые фиксаторы с обе-
их сторон.
mmo2009-004-038_ a
1. Резиновый фиксатор
3. Сдвиньте капот вперёд, чтобы вывести
фиксаторы из пазов.
Установка капота
1. Совместите выступы на передней и цен-
тральной частях капота с соответствую-
щими пазами в нижнем поддоне.
mmo2009-004-039_ a
ТИПОВОЙ ВАРИАНТ
1. Выступы
2. Пазы
2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
