55

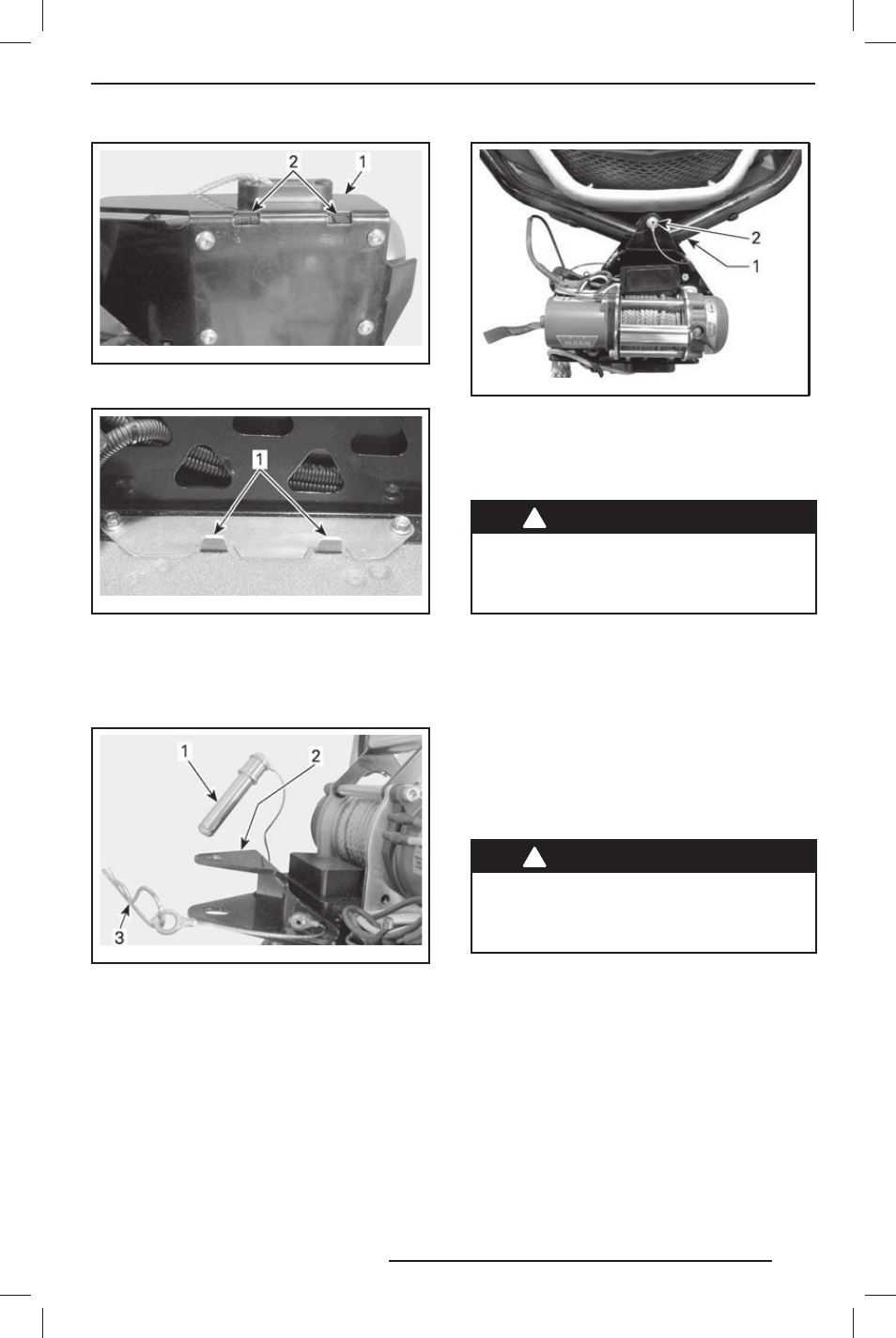

mmo2010-002-008_ a
1. Монтажный кронштейн
2. Пазы
mmo2010-002-009_ a
ВНУТРИ БАГАЖНОГО ОТДЕЛЕНИЯ
1. Выступы
3. Плотно закройте крышку багажного от-
деления.
Установка лебёдки на снегоход
mmo2010-002-005_ a
1. Палец
2. Крепёжный кронштейн
3. Проволочный фиксатор
Установка лебёдки на переднюю
часть снегохода
1. Расположите передний бампер между
верхней и нижней проушинами монтаж-
ного кронштейна лебёдки.
2. Вставьте палец в отверстия монтажного
кронштейна, чтобы он проходил позади
бампера.
mmo2010-002-006_ a
УСТАНОВКА НА ПЕРЕДНЮЮ ЧАСТЬ СНЕГОХОДА
1. Передний бампер
2. Палец
3. Зафиксируйте палец с помощью прово-
лочного фиксатора.
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускается эксплуатация ле-
бёдки, если палец её крепления
не зафиксирован с помощью про-
волочного фиксатора.
Установка лебёдки на заднюю
часть снегохода
КРОМЕ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ ЕВРОПЕЙСКОГО РЫНКА
1. Установите монтажный кронштейн лебёд-
ки на сцепное устройство снегохода.
2. Вставьте палец в отверстия монтажного
кронштейна и сцепного устройства.
3. Зафиксируйте палец с помощью прово-
лочного фиксатора.
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускается эксплуатация ле-
бёдки, если палец её крепления
не зафиксирован с помощью про-
волочного фиксатора.
МОДЕЛИ, ПРЕДНАЗНАЧЕННЫЕ
ДЛЯ ЕВРОПЕЙСКОГО РЫНКА
Наденьте нижнюю проушину монтажно-
го кронштейна лебёдки на крюк, см. главу
«СЦЕПНОЕ УСТРОЙСТВО». Операция сцеп-
ки подробно описана в главе «СЦЕПНОЕ
УСТРОЙСТВО» текущего раздела.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
