57

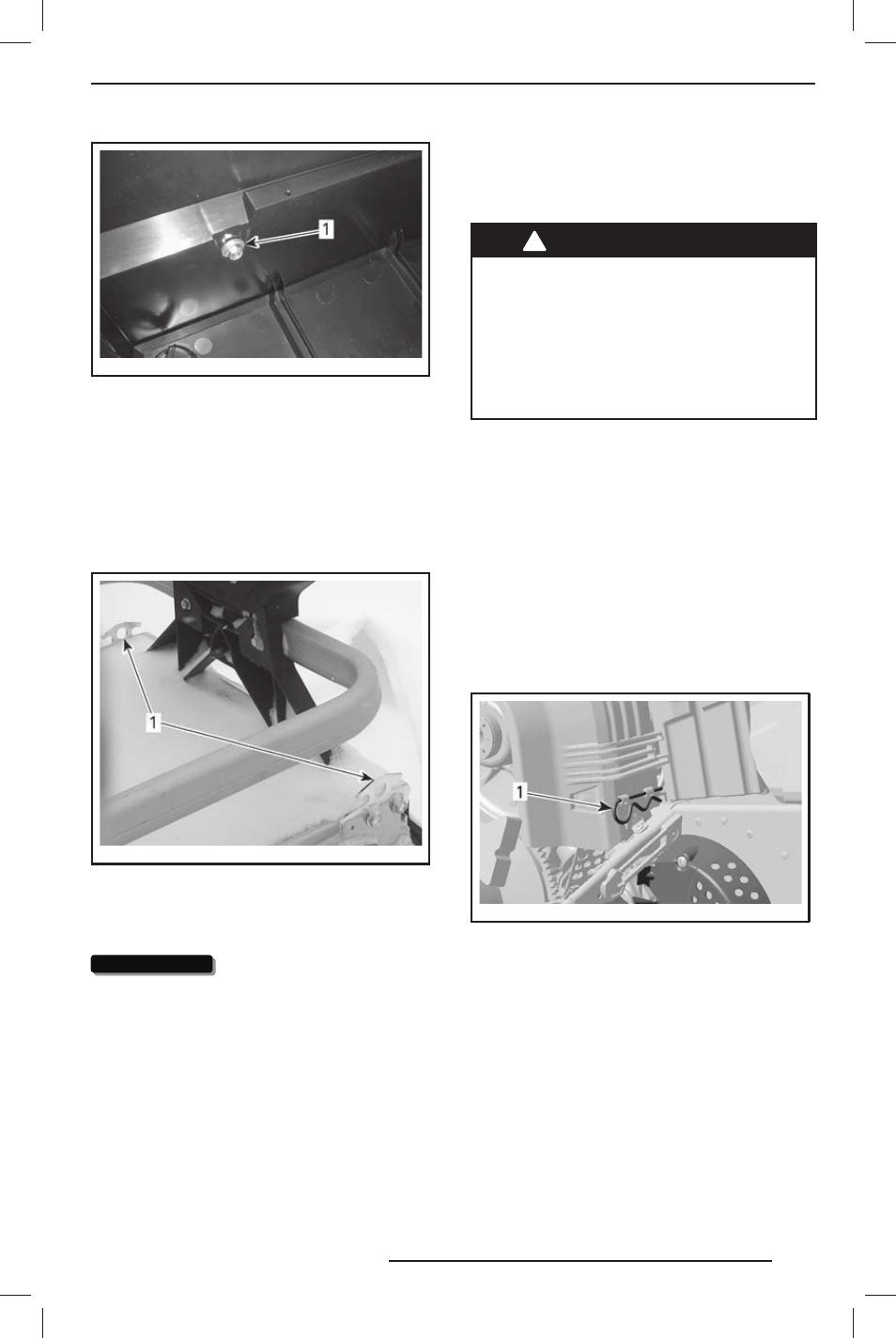

mmo2010-002-013_ a
ВНУТРИ БАГАЖНОГО КОФРА
1. Винт крепления
Перед установкой багажного кофра убеди-
тесь, что поверхность туннеля чистая. Уста-
новите кофр на направляющие багажника.
Заверните четыре винта крепления кофра
крутящим моментом (10 ± 1) Н•м.
25) Проушины для
крепления груза
mmo2012-009-001_ a
ЗАДНЯЯ ЧАСТЬ СНЕГОХОДА
1. Проушины для крепления груза
Для крепления груза на задней багажной
площадке предусмотрены две проушины.
ВНИМАНИЕ ВНИМАНИЕ Не превышайте мак-
с им а л ьн у ю г ру зо п о дъ ё м н о с т ь
задней багажной площадки. МАК-
СИМА ЛЬНЫЙ вес перевозимого
груза — 30 кг.
26) Защитный кожух ремня
вариатора
Снятие защитного кожуха ремня
вариатора
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня ва-
риатора и щитками;
– с открытыми и/или снятыми ка-
потом или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.
ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.
Снимите колпачок шнура безопасности с
контактного устройства.
Откройте левую панель моторного отсека,
см. раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
Извлеките проволочный фиксатор
mmo2008-003-063_ a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть и из-
влеките из передних выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внимание на
то, чтобы его вырез был обращён вперёд.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
