56

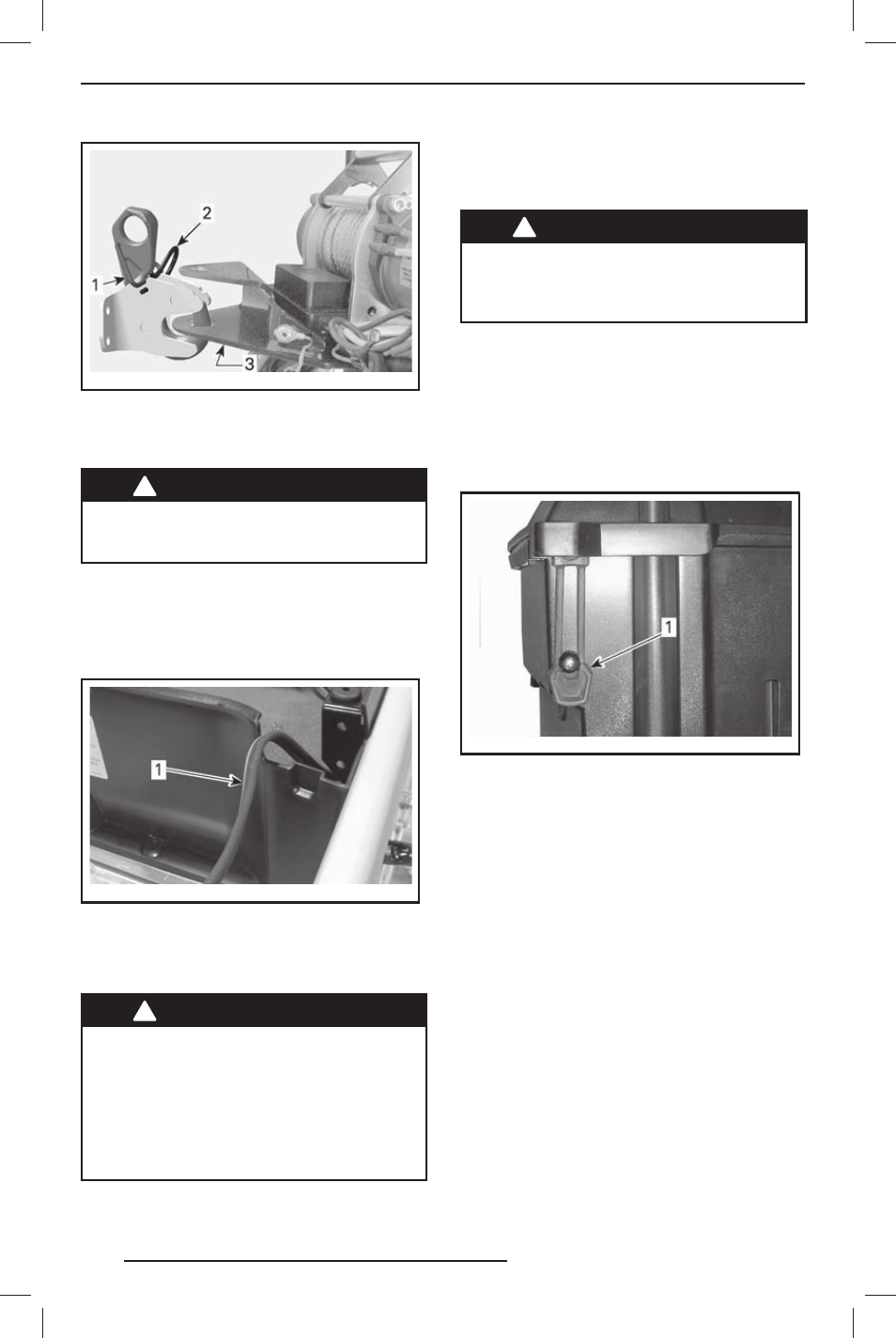

mmo2011-006-013_ a
1. Фиксатор
2. Проволочный фиксатор
3. Нижняя проушина крепёжного кронштейна
лебёдки
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается эксплуат ац ия
лебёдки, если её крюк не зафик-
сирован с помощью фиксатора.
Электрическое подключение
лебёдки
1. Проложите жгут проводов снегохода через
выборку в правой задней части багажного
отделения.
mmo2010-002-007_ a
ЗАДНЯЯ ЧАСТЬ БАГАЖНОГО ОТДЕЛЕНИЯ
1. Жгут проводов снегохода
2. Соедините жгут проводов снегохода со
жгутом проводов лебёдки.
!
ПРЕДОСТЕРЕЖЕНИЕ
См. документацию производите-
ля (РУКОВОДСТВО ПО УСТАНОВ-
КЕ И ОСНОВНЫЕ УКАЗАНИЯ ПО
ЭКСПЛУАТАЦИИ ЛЕБЁДКИ ), по-
ставляемую со снегоходом. Всег-
да соблюдайте правила техники
безопасности, приве дённые в
соответствующих Руководствах.
Эксплуатация лебёдки
См. документацию, предоставляемую про-
изводителем лебёдки.
!
ПРЕДОСТЕРЕЖЕНИЕ
Всегда соблюдайте правила тех-
ники безопасности, приведённые
в документации, которая предо-
ставлена производителем лебёдки.
24) Багажный кофр
EXPEDITION SE
Открывание/закрывание крышки
кофра для перевозки грузов
Чтобы открыть крышку, освободите оба ре-
зиновых фиксатора и поднимите крышку
вверх.
mmo2010-002-011_ a
1. Резиновый фиксатор
При закрывании крышки необходимо обе-
спечить попадание выступов на крышке в
резиновые втулки кофра. Закрепите рези-
новые фиксаторы.
Снятие/установка багажного кофра
Чтобы снять кофр со снегохода откройте
крышку и выверните четыре винта его кре-
пления к задней багажной площадке. Хра-
ните винты для последующей установки
кофра.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
