Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень не
должен иметь трещин, потёртостей, призна-
ков ненормального износа (неравномерный
или односторонний износ, отсутствие вну-
тренних зубцов, разрывы нитей армирующе-
го корда и т. д.). Возможные причины ненор-
мального износа: неправильная установка
шкивов вариатора, трогание снегохода при
излишне высоких оборотах двигателя, ког-
да гусеничная лента приморожена, начало
движения до прогрева двигателя, наличие
задиров или загрязнение рабочих поверх-
ностей шкивов, попадание масла на ремень
или остаточные деформации запасного рем-
ня. Обратитесь к авторизованному дилеру
Ski-Doo.

Запасной ремень вариатора

Запасной ремень вариатора может хранить-
ся в багажном отделении.

Замена ремня вариатора

Снятие ремня вариатора
1. Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2. Откройте левую боковую панель, см. раз-

дел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ».

3. Снимите защитный кожух, как описано в

разделе «СНЯТИЕ ЗАЩИТНОГО КОЖУХА
РЕМНЯ ВАРИАТОРА».

4. Чтобы развести фланцы ведомого шкива,

вставьте специальное приспособление,
входящее в комплект возимого инстру-
мента, в резьбовое отверстие регулиро-
вочной муфты (см. рисунок).

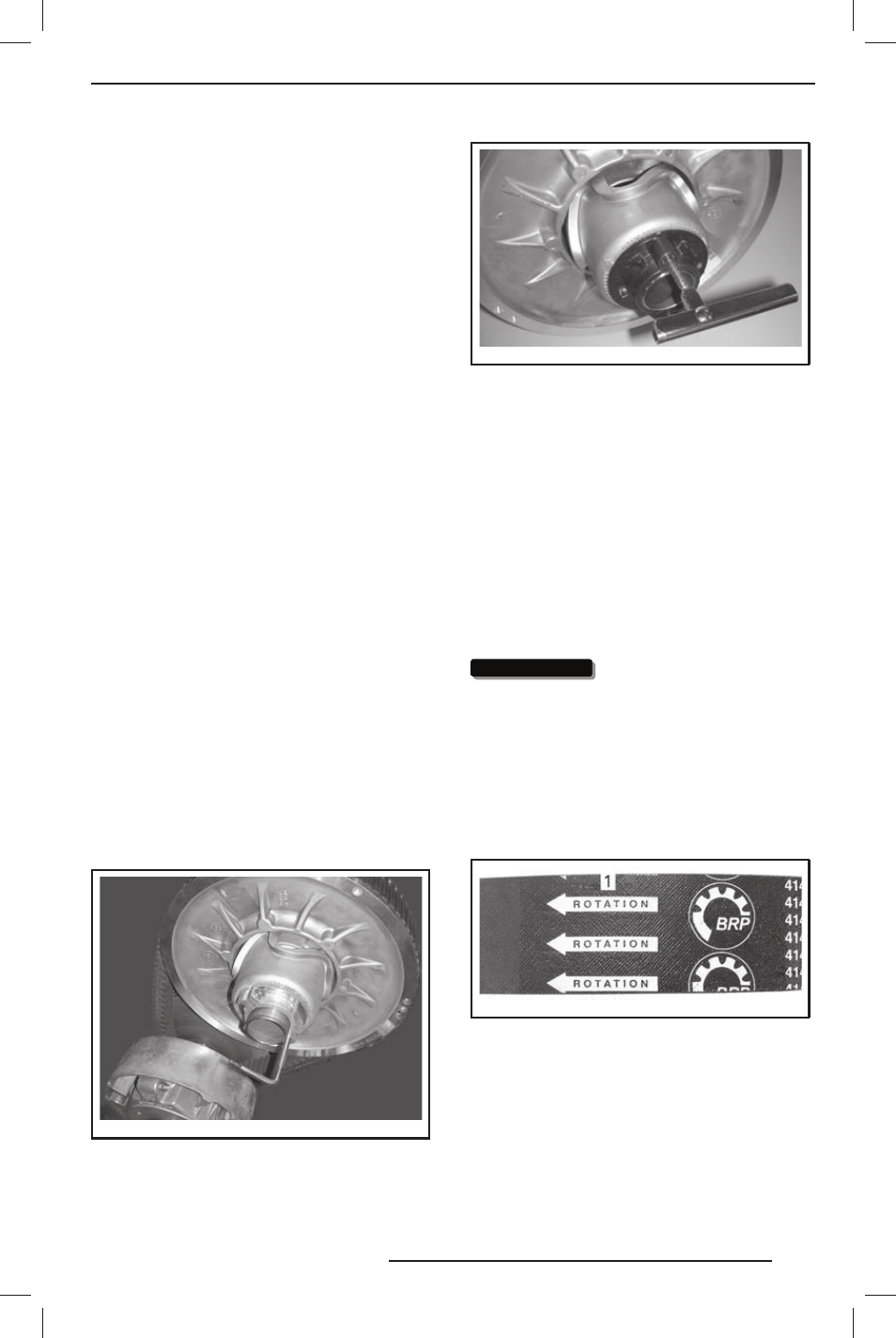

mmo2012-005-98 0

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
В АЛЮМИНИЕВОЙ РЕГУЛИРОВОЧНОЙ МУФТЕ

mmo2010-003-010_ a

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИ-
ВА В ПЛАСТМАССОВОЙ РЕГУЛИРОВОЧНОЙ
МУФТЕ

5. Заворачивая приспособление, разведите

половинки ведомого шкива.

6. Перетащив ремень через верхний край,

снимите его сначала с ведомого, а затем
ведущего шкивов.

Установка ремня вариатора

1. При необходимости разведите половинки

ведомого шкива, см. «СНЯТИЕ ЗАЩИТНО-
ГО КОЖУХА РЕМНЯ ВАРИАТОРА».

2. Наденьте ремень сначала на ведущий, а

затем на ведомый шкивы вариатора.

ВНИМАНИЕ

Во избежание разры-

ва или повреждения корда ремня

запрещается применять усилие

или какие-либо рычаги для уста-

новки ремня на место.

ПРИМЕЧАНИЕ: Максимальный срок службы
ремня достигается, если ремень установлен
таким образом, что стрелки, нанесённые на
нем, совпадают с направлением его рабо-
чего движения.

mmo2011-002-006_ a

1. Стрелки, указывающие направления рабоче-

го движения ремня

3. Выверните и снимите приспособление для

разведений ведомого шкива.

4. Несколько раз проверните ведомый шкив,

чтобы ремень занял правильное положе-
ние между половинками.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
