95-3656
З-2

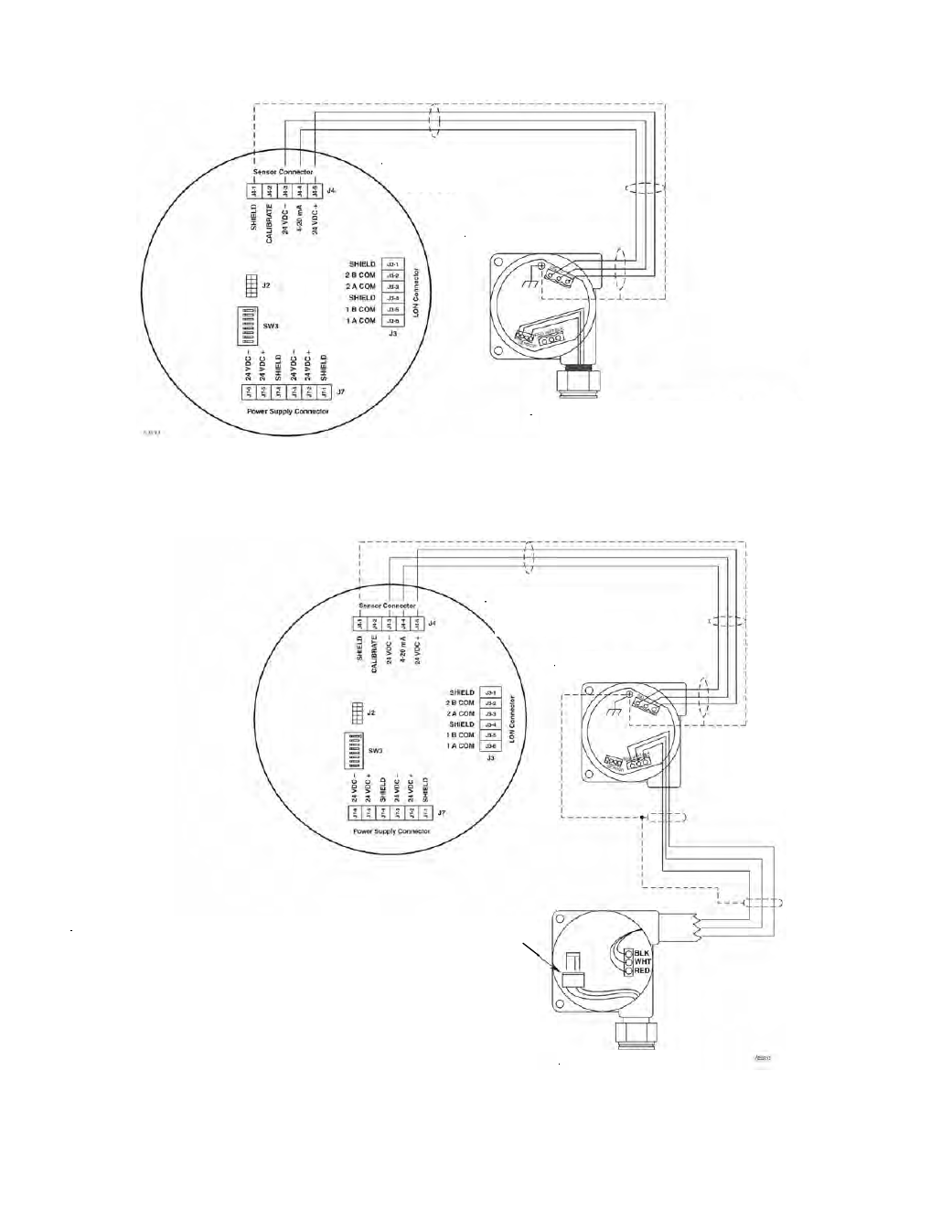

Схема подключения узла трансмиттер 505/детектор CGS к контроллеру UD10-DCU.
Схема подключения узла трансмиттер 505/детектор CGS
с соединительной коробкой STB к контроллеру UD10-DCU.
Разъём подключения сенсора
Примечания:
1.
При подсоединении сенсора использовать экранированные провода.
2. Экран кабеля заземлять только в корпусе трансмиттера 505.
3. Экран кабеля должен зачищаться внутри корпуса соединительной
коробки.
4. Для подключения сенсора требуется клеммный разъём кат. №
102883-
001, поставляемый с коробкой STB.
5. Все корпуса должны быть заземлены.
Детектор Примечание:
CGS
1. Корпус контроллера должен быть
электрически заземлен.
Контроллер
UD10-DCU
Контроллер
UD10-DCU
Трансмиттер 505
Трансмиттер 505
Детектор CGS
