95-3656
Б-3
ИЗМЕНЕНИЕ ОПЕРАТИВНОГО РЕЖИМА РАБОТЫ
При работе с детектором PIR9400 оперативный режим контроллера UD10-DCU должен быть
изменён из “HART device” в режим “PIR9400”. За детальной информацией обращаться в раздел
Пусковые работы.
КАЛИБРОВКА

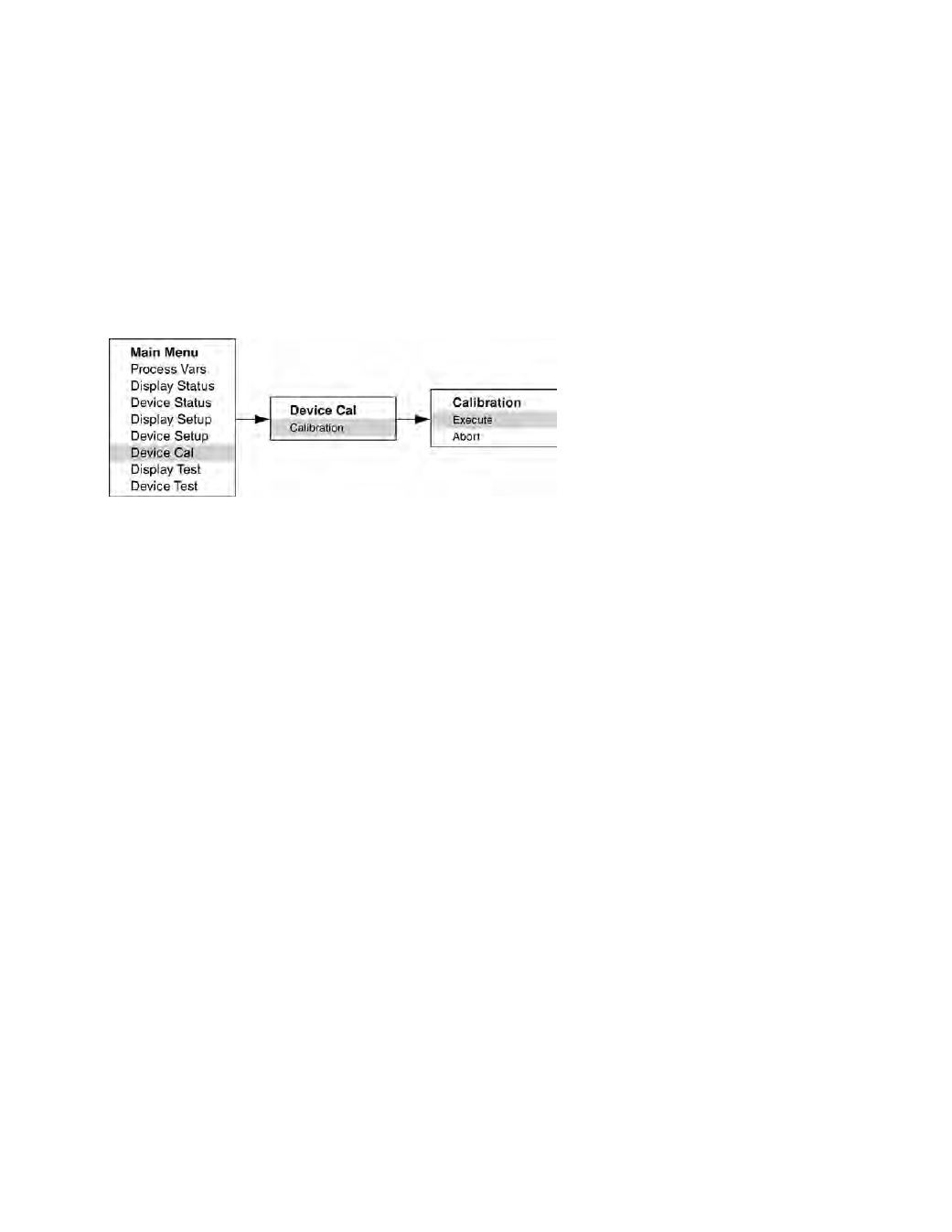

Выполнение калибровки детектора PIR9400 выполняется в следующем порядке:
1.
Выбрать меню “Калибровка”, активируя герконы на лицевой панели контроллера с помощью
магнита.
2.
Активировать команду “Execute” (Исполнение калибровки), поместив магнит напротив кнопки
Enter/Select
(Ввод/Выбрать).
3.
На дисплее контроллера появится сообщение “Waiting for Zero” (Ожидание окончания
калибровки нуля).
4.
Далее на дисплее контроллера появится сообщение “Waiting for Gas” (Ожидание подачи
калибровочного газа).
5.
Подать калибровочный газ на детектор PIR9400.
6.
Дисплей контроллера продолжает индикацию “Waiting for Gas” (Ожидание подачи
калибровочного газа).
7.
Когда на дисплее контроллера появится сообщение “Remove Cal Gas” (Убрать калибровочный
газ), подачу калибровочного газа следует прекратить.
8.
После успешного окончания калибровки контроллер UD10-DCU автоматически возвращается в
нормальный режим индикации.
Инициация калибровки с использованием соединительной коробки PIRTB:
При проведении калибровки с помощью соединительной коробки PIRTB процесс калибровки
контролируется на дисплее контроллера.
1.
Активировать геркон, расположенный в соединительной коробке. Дистанционный красный СИД
внутри коробки включится и будет светиться непрерывно.
2.
На дисплее контроллера появится сообщение “Waiting for Zero” (Ожидание окончания
калибровки нуля) и красный СИД продолжает светиться непрерывно.
3.
Далее на дисплее контроллера появится сообщение “Waiting for Gas” (Ожидание подачи
калибровочного газа).
4.
Подать калибровочный газ на детектор PIR9400.
