Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 83
95-3656
Ж-5
•
При уровне сигнала в 14 мВ или меньше сначала сообщение “Weak Sensor” индицируется в
течение 20 с, а затем появляется сообщение “Cal Fault” (ошибка калибровки). Журнал
регистрации покажет “Cal Fault” и значение диапазона в 0,00 мВ.
К-ФАКТОР
В тех случаях, когда система будет служить для обнаружения газа или паров, отличающихся от
калибровочного газа, используемого в процессе калибровки, должен применяться коэффициент

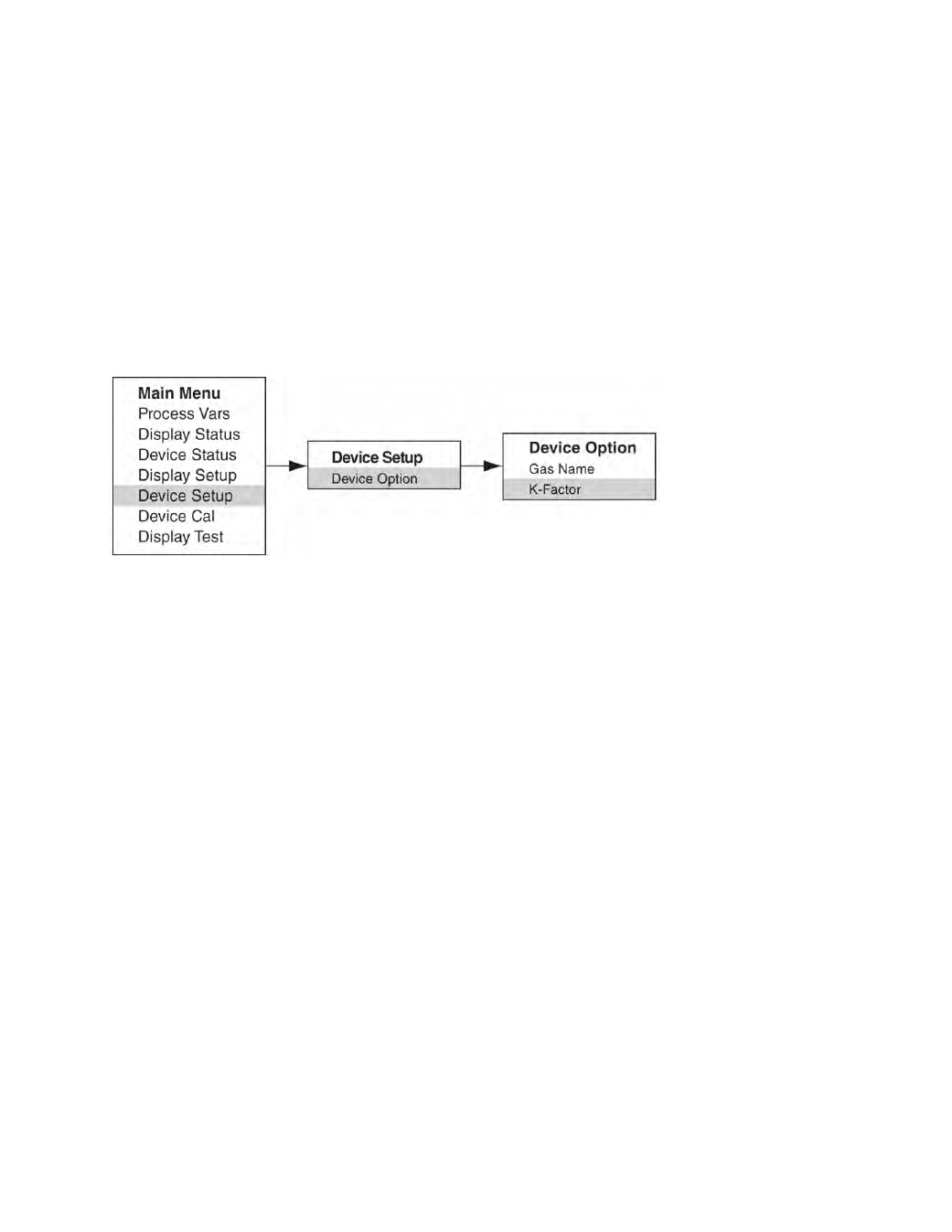

преобразования К-фактор. Этот коэффициент может быть введён до начала калибровки, выбором
подменю “Device Option”, а затем параметра “К-фактор“. Ввести желаемый коэффициент и
активировать его нажатием кнопки “Enter“. Новый коэффициент “К-фактор“ будет прикладываться в
процессе калибровки детектора.
Во время калибровочного процесса контроллер передаёт К-фактор в интерфейсную плату CGS, где
выполняется правильная корректировка, обеспечивающая точность выполнения калибровки.
Реальный эффект К-фактора может наблюдаться по окончании калибровки диапазона. Например,
предположим, что был запрограммирован К-фактор со значением 0,865. Во время выполнения
калибровки в начале калибровки диапазона контроллер индицирует уровень 50%. Затем контроллер
использует К-фактор и индицируемое значение изменится на 43,3% НКПР.
За дополнительной информацией по использованию К-фактора, включая перечень К-факторов для
многочисленных общих газов, обращаться к технической брошюре 76-1017.
СТРУКТУРА МЕНЮ
Контроллер UD10-DCU-DCU с детектором CGS
При использовании жидкокристаллического дисплея и встроенных магнитных переключателей
контроллера пользуйтесь приведённым далее меню.
ЗАМЕЧАНИЕ К ПОЛЬЗОВАНИЮ МЕНЮ
Меню состояний позволяют пользователю только просматривать данные.
Меню настроек позволяют как просматривать, так и редактировать эти данные.
