Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 51
Тестирование контроллера
Самодиагностика
Тестирование отклика
Архив
Архив контроллера
Журнал событий
Неисправности
Ошибка памяти EEPROM присут/отсут
Ошибка АЦП
присут/отсут
Неисправность 24 В
присут/отсут
Ошибка флэш памяти
присут/отсут
Ошибка ОЗУ присут/отсут
Ошибка строжевого таймера присут/отсут
Неисправность 12 В
присут/отсут
Неисправность 5 В
присут/отсут
Неисправность 3 В
присут/отсут
Неисправность вых. цепи присут/отсут
Неисправность вх. шлейфа присут/отсут
Журнал событий
Событие
xxxxx
Дата
день/месяц/год
Время
час:мин:сек
Почасовой счётчик времени
Индицируется
Да/Нет
Секунды
xx
Минуты
xx
Часы
xx
День
xx
Месяц
xx
Год
xx
Параметры HART
Метка
xxxxx
Дескриптор
xxxxx
Дата
день/месяц/год
Сообщение
xxxx
Каталожный номер xxxx
Выбор режима работы
(тип газоанализатора)
Устройство HART
PIR9400
C706X
505
NTMOS
CGS
Устр-во сторон. производителя
Информация об устройстве
Производитель
Модель
PIR9400
Тип газа
xxxxx
Единица измерений
xxxxx
Верхнее значение диапазона x.xx
Нижнее значение диапазона x.xx
Состояние устройства
Информация об устройстве
Неисправность/Состояние
Журнал калибровок
Журнал калибровок
Идентификатор калибровки xxxx
Дата
день-месяц-год
Время
час:мин:сек
Настройка устройства
Варианты настроек
Параметры газоанализатора
Тип газа
Название газа
xxxxx
Единица измерений
%НКПР
Верхнее значение диапазона x.xx
Нижнее значение диапазона x.xx
Калибровка газоанализатора
Калибровка
Концентрация ПГС
50.00
Тип газа
Метан
Эта
Пропан
Пропилен
Этилен
Калибровка
Выполнить
Остановить
Состояния
Любая неисправность
присут/отсут
Активная калибровка
присут/отсут
Режим прогрева
присут/отсут
Тревога ниж. уровня присут/отсут
Тревога верх. уровня присут/отсут
Шлейф LON подключён присут/отсут
Тест времени отклика
присут/отсут
Ручное самотестирование присут/отсут
Вход HART
присут/отсут
6901 West 110th Street
Minneapolis, MN 55438
USA
6901 West 110th Street
Minneapolis, MN 55438
USA
Виды неисправностей
Режим прогрева
присут/отсут
Неисправ-ть контрол. канала присут/отсут
Неисправ-ть активного канала присут/отсут
Сбой начала калибровки
присут/отсут
Неисправность 24 В
присут/отсут
Блокировка оптики
присут/отсут
Сбой калибровки
присут/отсут
Ошибка нижнего порога
присут/отсут
Ошибка верхнего порога
присут/отсут
Неисправность/Состояние
Неисправности
Да/Нет

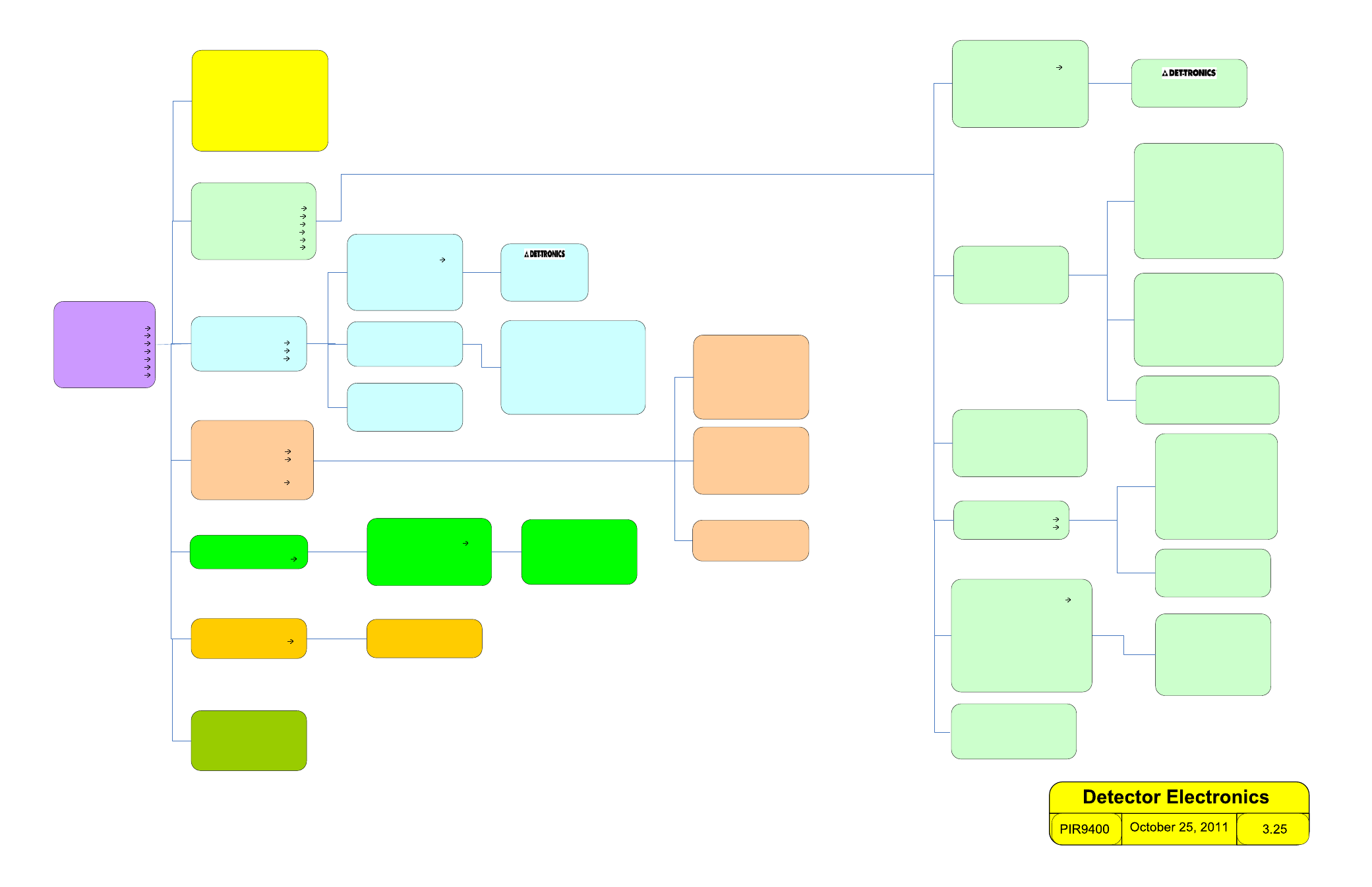

Главное меню
Контролируемые параметры
Состояние контроллера
Состояние устройства
Настройка контроллера
Настройка устройства
Проверка контроллера
Тестирование устройства
Контролируемые параметры
Название газа
ххххх
Концентрация обнаруж. газа x.xx
Верхний порог тревоги
Да/Нет
Нижний порог тревоги
Да/Нет
Аналоговый вх. сигнал
x.xx мA
Верхнее значение диапазона x.xx
Нижнее значение диапазона x.xx
Неисправность
Да/Нет
Состояние контроллера
Общая информация
Неисправность/Состояние
Конфигурация шлейфа LON
Архив
Информация о контроллере
Меню отыскания неисправностей
Общая информация
Производитель
Модель
UD-10
Метка
xxxxx
Дескриптор
xxxxx
Сообщение
xxxxx
Каталожный номер
xxxxx
Идентификатор устройствва xxxxx
Контроль подсветки
Вкл
Выкл
Автоматический режим
Информация о контроллере
Почасовой счётчик времени
Заводской номер
хxxxx
Идентификатор вх/вых платы ххх
Дата изготовления день/месяц/год
Версия систем. программы xxxxx
Универсальная версия
xxxxx
Версия полевого устр-ва
xxxxx
Наработанные часы
xxxxx
Температура xx.xx
C
Контроль обогревателя авто/вкл/выкл
Контроль подсветки авто/вкл/выкл
Входное напряжение хх.хх
Меню отыскания неисправностей
Ошибки HART xxxxx
Входной аналог. сигнал xx.xx мA
Сбой ком. связи LON
xxxx
Архив контроллера
Наработанные часы
xxxx
Температура макс.
xx.xx C
Время макс. температуры xx:xx:xx
Температура мин.
xx.xx C
Время мин. температуры
xx:xx:xx
Сброс температуры макс/мин
Сброс температуры макс хx.xx C
Сброс время макс темп-ры xx:xx:xx
Сброс температуры мин xx.xx C
Сброс время мин темп-ры xx:xx:xx
Настройка контроллера
Выбор режима работы
Общие параметры
Калибровка входной цепи
Контрастность дисплея
Контроль подсветки
Неисправность/Состояние
Оперативный режим xxxxx
Неисправность Да/Нет
Состояние Да/Нет
Неисправность LON Да/Нет
Неисправность шлейфа LON
Неправильная конфигурация присут/отсут
Шлейф LON не включён присут/отсут
Неисправность клем. платы присут/отсут
Конфигурация шлейфа LON
Верхний порог тревоги
хх.хх
Нижний порог тревоги
хх.хх
Концентрация ПГС хх.хх
Скорость передачи инфо ххх
Адрес устройства на шлейфе LON ххх
