95-3656
Д-2

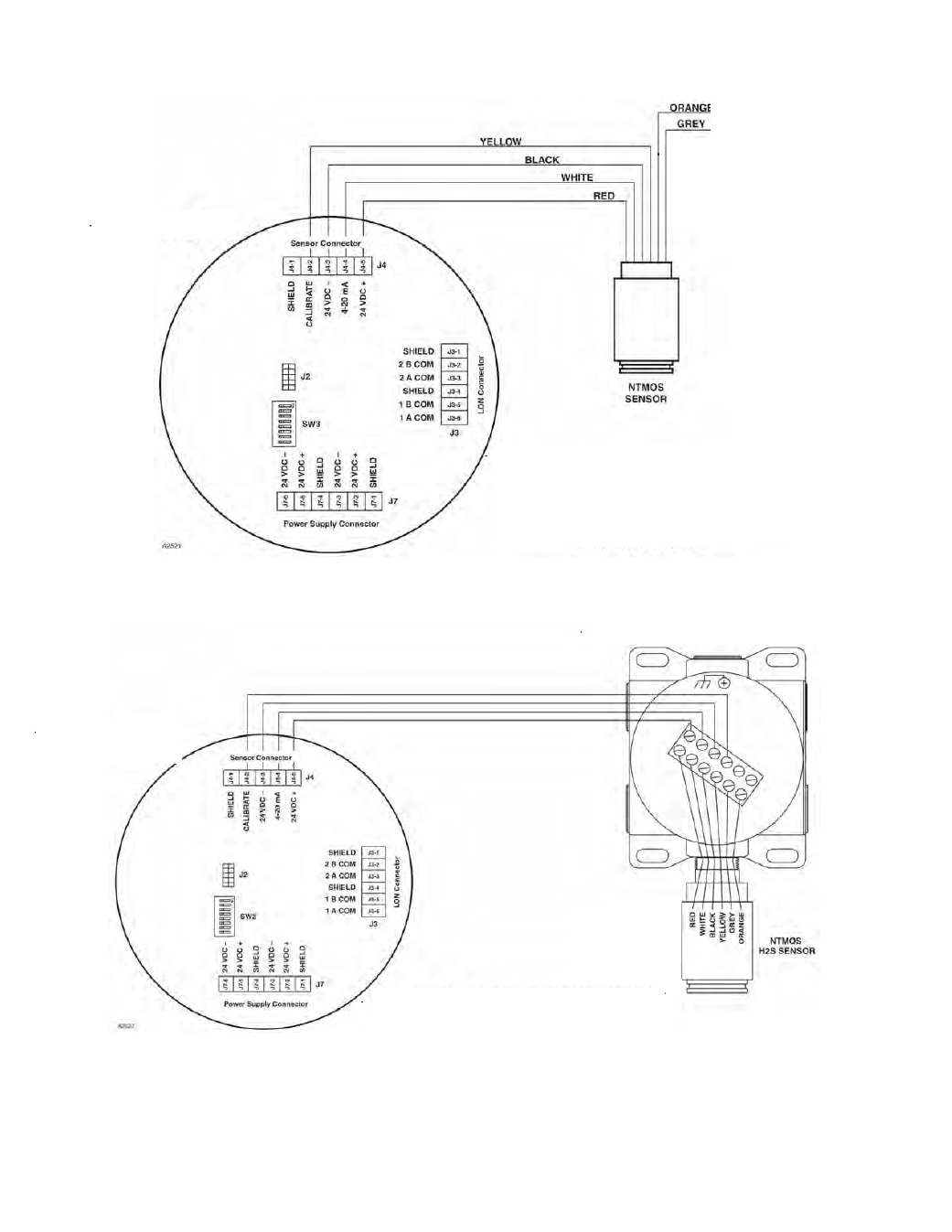

Схема подключения газоанализатора NTMOS непосредственно к контроллеру UD10-DCU.
Схема подключения газоанализатора NTMOS с коробкой STB к контроллеру UD10-DCU.
Примечания:
1.
Серый и оранжевый провода используются только в
заводских настройках. Эти провода никуда не должны
подсоединяться или могут быть подсоединены к шине (-) 24 В.
2.
Корпус контроллера должен быть электрически заземлен.
Контроллер UD10
Жёлтый
Чёрный
Белый
Красный
См. прим. 1.
Оранжевый
Серый
Примечания:
1.
Серый и оранжевый провода используются
только в заводских настройках.
2.
Корпуса устройств должны быть
электрически заземлены.
Коробка соединительная STB
Крас
ны
й
Бе
лы
й
Ч
ёрн
ы
й
Ж
ёл
ты
й
С
еры
й
О
ран
ж
ев
ы
й
Контроллер
UD10
