95-3656
Г-2

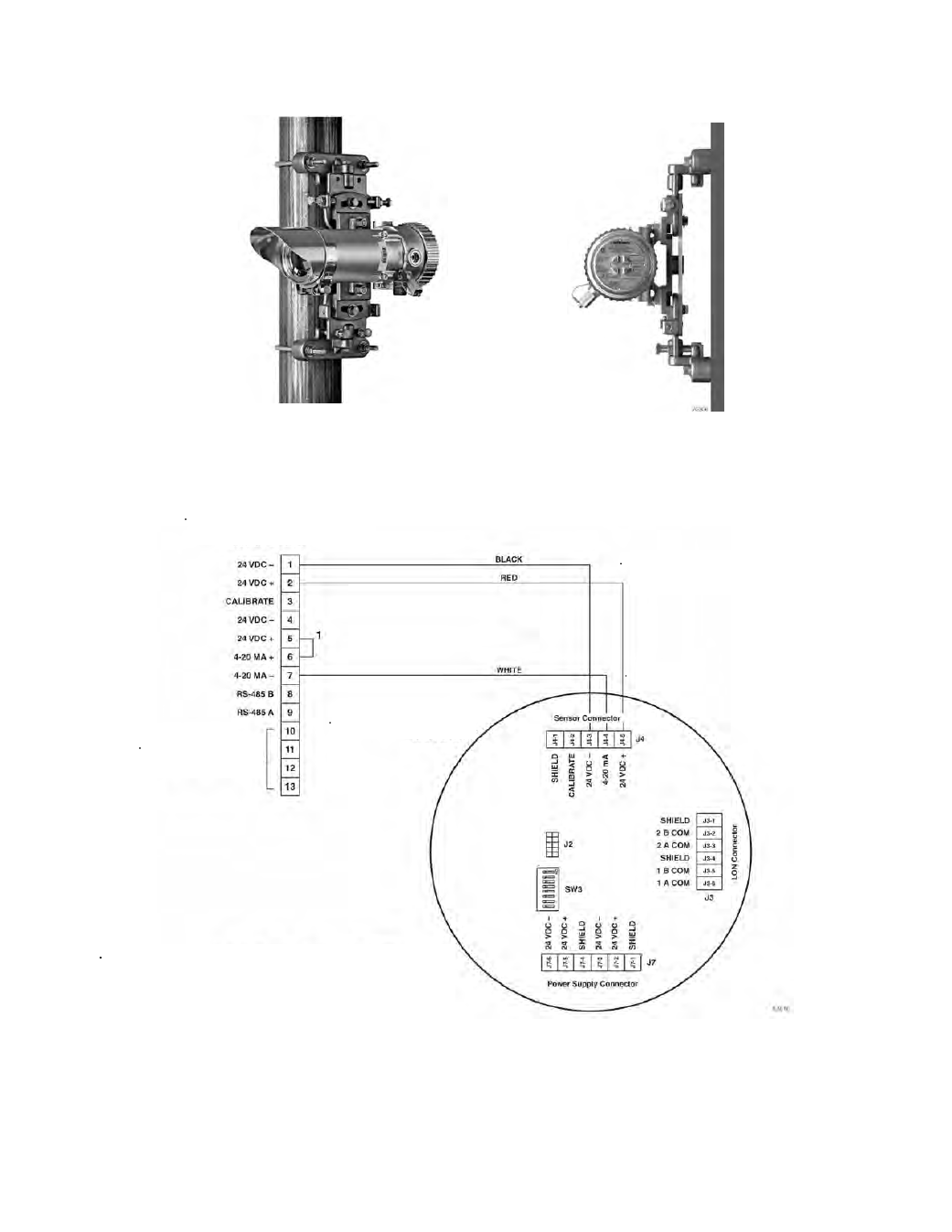

Примеры крепёжных конструкций для ОPECL.
Схема подключения газоанализатора ОPECL к контроллеру UD10-DCU.
Контроллер UD10
Примечания:
1.
Для схемы с не изолированным токовым выходом
(один источник питания) требуется использовани
внутренней перемычки.
2.
Корпус контроллера должен быть электрически
заземлен.
Чёрный
Красный
Белый
Газоанализатор
ОРECL
Клеммы не для
пользователя
