95-3656
Е-2

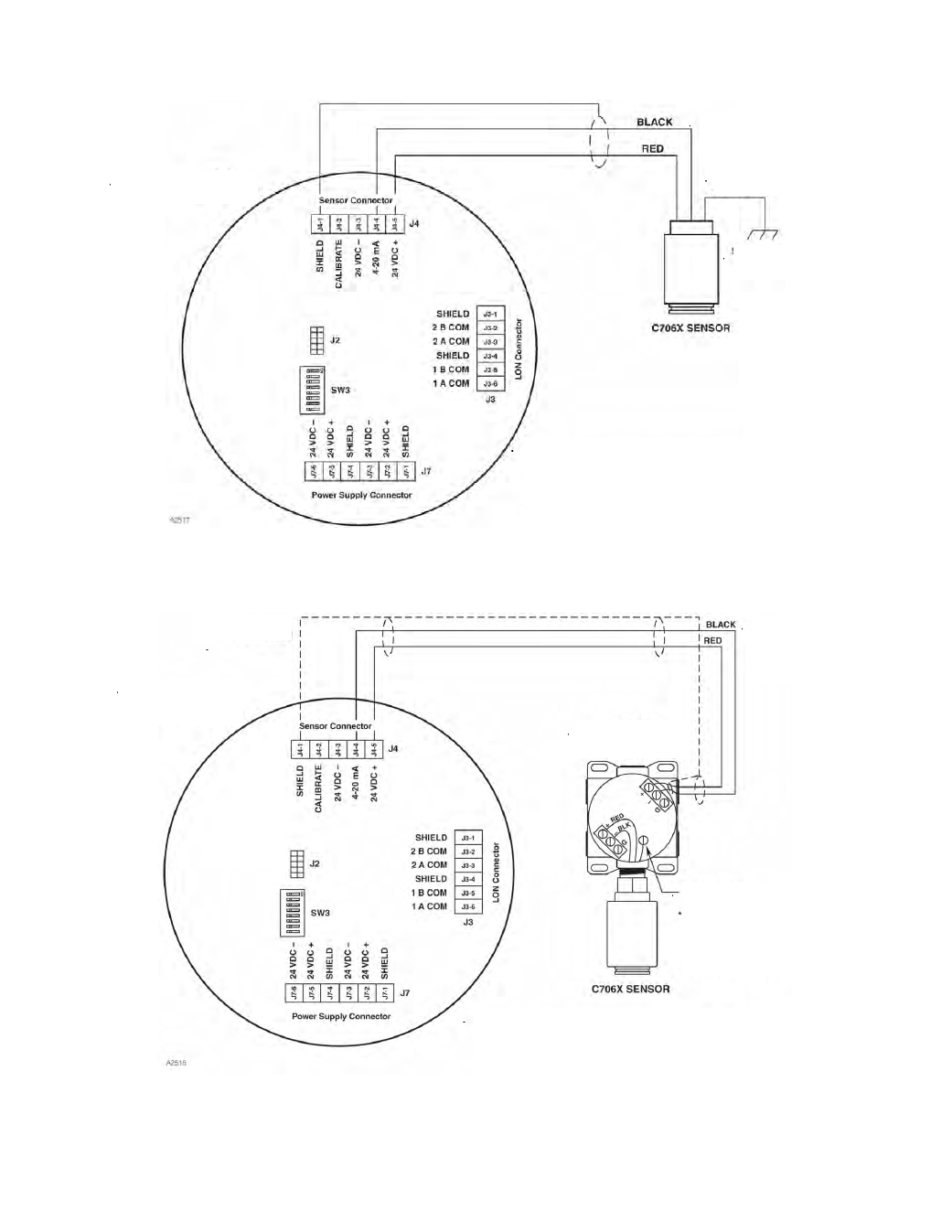

Схема подключения детектора серии С706Х к контроллеру UD10-DCU.
Схема подключения детектора серии С706Х с соединительной коробкой STB
к контроллеру UD10-DCU.
Примечания:
1.
Соединить зелёный провод сенсорного модуля с
земляным наконечником внутри корпуса контроллера.
2.
Корпус контроллера должен быть электрически
заземлен.
Примечания:
1.
Кабельный экран заземлять только в корпусе контроллера.
2.
Все корпуса должны быть электрически заземлены.
Контроллер
UD10-DCU
Чёрный
Красный
См. прим. 1.
Коробка STB
См. прим. 1.
Контроллер UD10
Чёрный
Красный
Наконечник заземления
Соединить зелёный
провод сенсорного
модуля с земляным
наконечником внутри
Зелёный
