Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 48
95-3656
Б-2

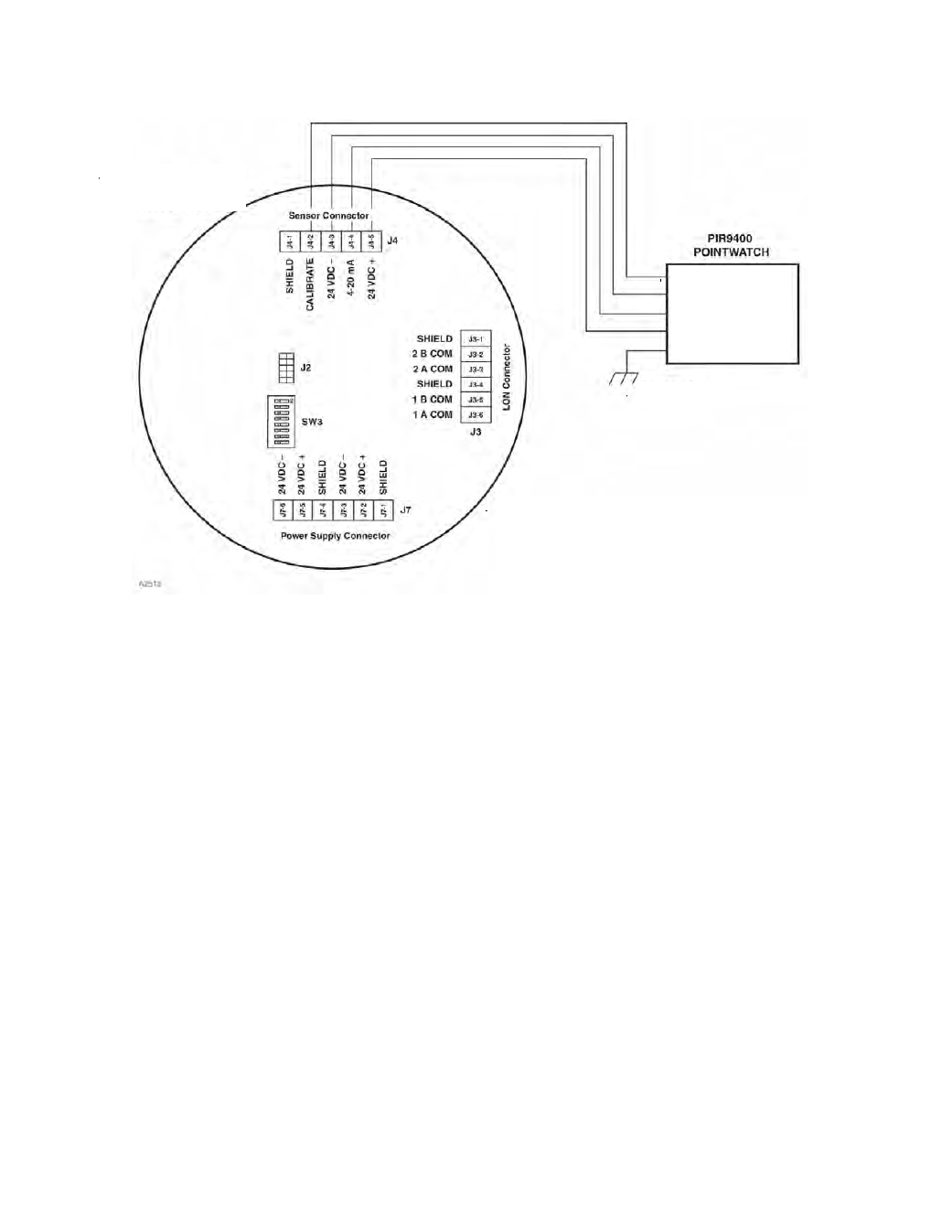

Схема подключения детектора PIR9400 к контроллеру UD10-DCU.
ЗАМЕЧАНИЯ ПО УСТАНОВКЕ ДЕТЕКТОРА
ВАЖНОЕ
Смазочные материалы на основе углеводородов испускают углеводородные пары,
которые будут измеряться детектором PIR9400, что, в результате, приведёт к
неправильным показаниям измерений уровня загазованности. При наложении смазки на
резьбовые соединения детектора и его соединительной коробки пользуйтесь только
силиконовой смазкой с пониженным выделением силиконовых паров или тефлоновой
лентой. Не допускайте попадания этой смазки на оптические элементы детектора.
Рекомендуемый тип смазки указан в разделе ”Запасные части” данного руководства.
ВАЖНОЕ
При комбинированном применении детектора PIR9400 и каталитических газовых
датчиков нельзя допускать, чтобы силиконовая смазка, используемая для смазывания
резьбовых соединений детектора, находилась в контакте с каталитическими датчиками
во избежание их отравления. Убедительно рекомендуется, чтобы обслуживающий
персонал приступал к работе с другим типом устройств только после
предварительного мытья рук.
Контроллер UD10
Примечания:
1.
Соединить зелёный провод сенсорного модуля с
земляным наконечником внутри корпуса контроллера.
2.
Корпус контроллера должен быть электрически
заземлен.
См. прим. 1.
Жёлтый
Чёрный
Белый
Красный
Зелёный
