Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 30
95-3656
28
ПОЧАСОВОЙ СЧЁТЧИК ВРЕМЕНИ (RTC)
Время и дата для контроллера UD10-DCU устанавливаются автоматически системным
контроллером EQP через сеть LON. Изменения настройки времени в компьюторе программы S
3
При работе с газоанализатором GT3000 счётчик RTC для газоанализатора GT3000 может быть
синхронизирован со счётчиком RTC контроллера UD10-DCU, что достигается в следующем порядке:
Main menu > Device set-up > RTC > “Sync w/Disp”.
будут отображены в контроллере UD10-DCU, после установки счётчика системного контроллера.
КАЛИБРОВКА ВХОДНОЙ ЦЕПИ 4-20 мА
Если в детекторе/газоанализаторе, подключённом к контроллеру, имеется интерфейс HART, то его
выходной сигнал 4-20 мА может регулироваться. В таких случаях калибровка
детектора/газоанализатора должна быть выполнена до того, как будет произведена регулировка
выхода детектора/газоанализатора или входа контроллера UD10-DCU.
Калибровка выходного сигнала детектора/газоанализатора с интерфейсом HART
Калибровка выходного сигнала устройства выполняется следующим образом:

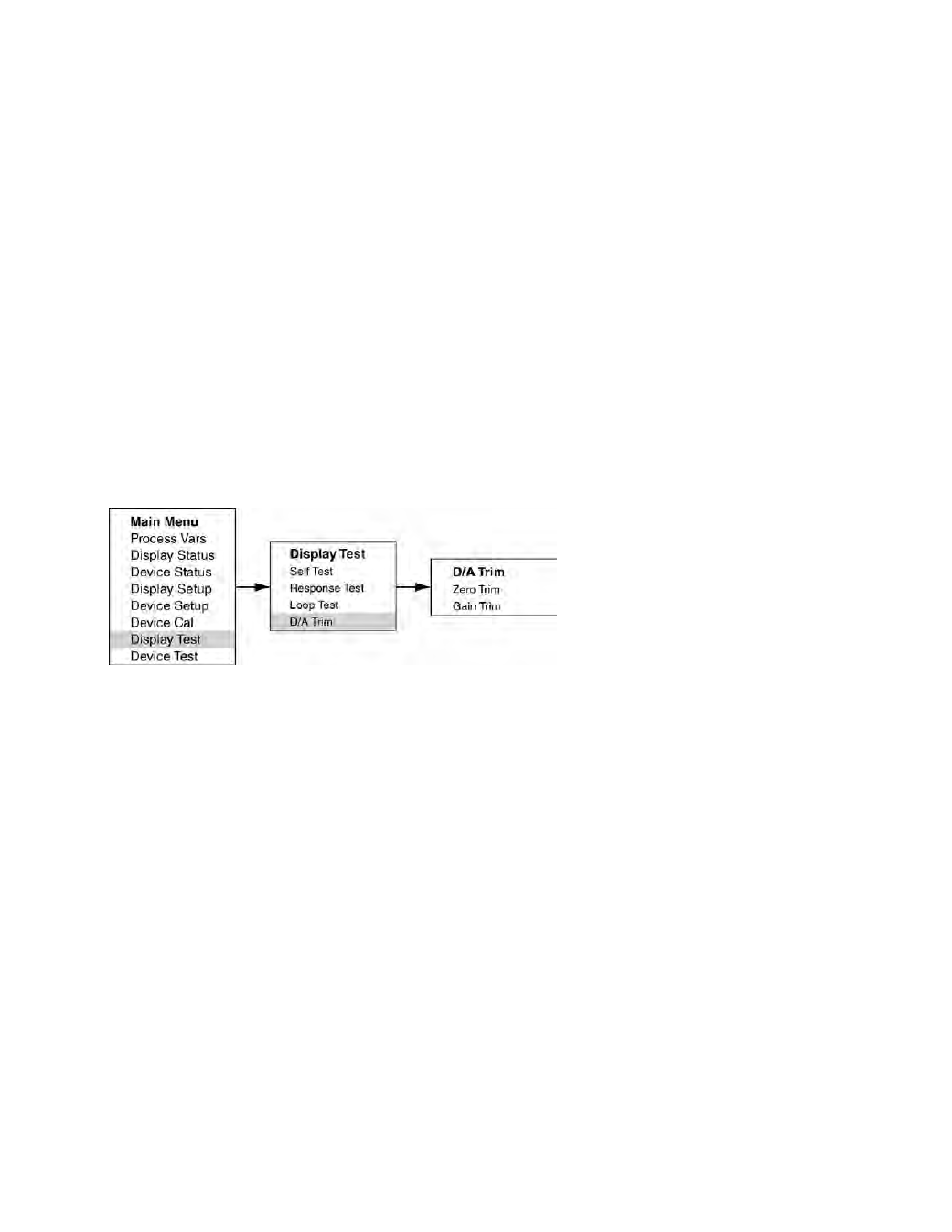

Следуйте структуре меню Device Test > D/A Trim (Подстройка ЦАП)
Выберите функцию Zero Trim (Подстройка нуля).
После того, как этот пункт выбран, на экране появится предупреждение. Для продолжения подайте
команду ENTER. Когда появляется сообщение “Connect Reference Meter” (подключить контрольный
измерительный прибор), подключите амперметер последовательно в токовую линию (мА) между
устройством и контроллером UD10-DCU. Опять выберите команду ENTER, чтобы продолжить.
Когда появляется сообщение “Set Input Current to 4mA?” (установить уровень входа 4 мА?), подайте
команду ENTER, чтобы начать подстройку нуля. На выходе детектора/газоанализатора установится
уровень в 4 мА. В случае, если амперметер показывает другое значение выходного тока, введите
измеренное значение в контроллер с помощью герконов Previous и Next. Контроллер произведёт
перерассчёты и скорректирует разницу между действительным и введённым значениями.
В случае, если амперметер показывает желаемое значение выходного тока в 4 мА, подайте команду
ENTER
для приёма нового значения подстройки нуля.
Выберите функцию Gain Trim (Подстройка усиления).
Следуйте тому же процессу, что указан выше, для калибровки усиления/диапазона.
