95-3656
Ж-1
ПРИЛОЖЕНИЕ Ж
Контроллер UD10-DCU с детектором горючих газов CGS
ВЫПОЛНЕНИЕ ЭЛЕКТРОМОНТАЖА
ВАЖНЫЕ ЗАМЕЧАНИЯ
ПРИМЕЧАНИЕ
Контроллер с установленной внутренней
интерфейсной платой CGS и подсоединён-
ным детектором CGS сертифицирован как
газоанализатор.
ПРИМЕЧАНИЕ
С контроллером UD10-DCU могут исполь-
зоваться только детекторы
CGS
постояного тока.
ПРЕДУПРЕЖДЕНИЕ
Пламягаситель из спечённого металла
является интегральной частью детектора
горючих газов. Не допускается работать с
детектором, имеющим повреждённый или
отсутствующий пламягаситель, поскольку
незащищённый чувствительный элемент
детектора является потенциальным
источником возгорания.
ПРЕДУПРЕЖДЕНИЕ
Не допускается использование силиконовых
смазок при работе с детекторами CGS во
избежание их отравления.
ПРЕДУПРЕЖДЕНИЕ
Когда контроллер сконфигурирован для
работы без фиксации, системный
контроллер EQP должен всегда работать с
фиксацией. При этом сброс тревоги
верхнего уровня может быть произведён
только в ручную.

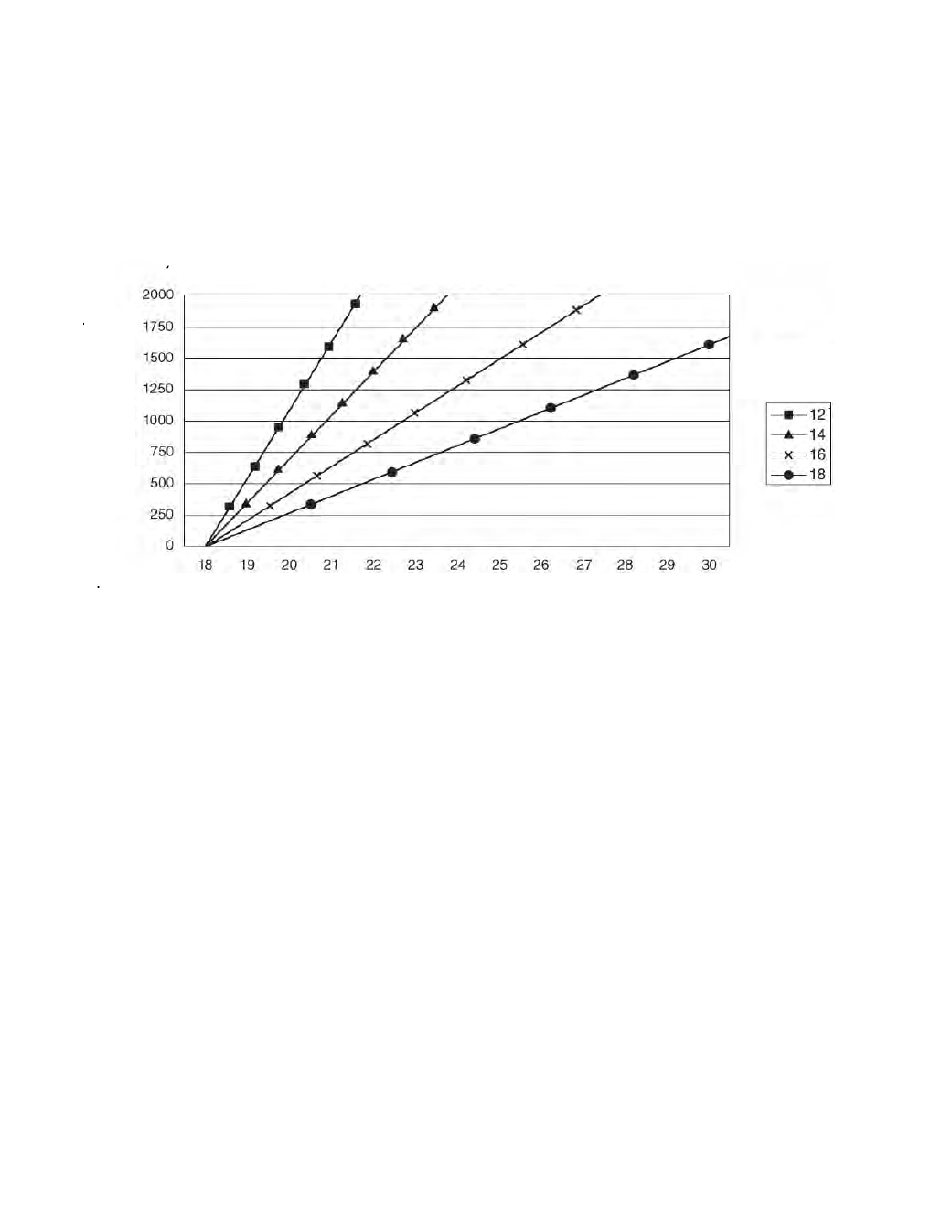

Рас
ст
оя
ни
е
в
ф
ут
ах
Сечение проводов
AWG
мм 2
4,0
2,5
1,5
1,0
Напряжение источника питания
ПРИМЕЧАНИЯ:
1. Максимальная длина кабеля от источника питания до контроллера UD10 не должна превышать 606 м.
2. Максимальная длина кабеля от контроллера до соединительной коробкой STB с детектором
CGS
не
должна превышать 152 м. Сечение кабеля должно быть не менее 1,5 мм 2
(16 AWG).
Контроллер UD10 с детектором CGS
