Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit - Инструкция (Страница 82)

95-3656
Ж-4
КАЛИБРОВКА
Инициация калибровки детектора CGS со стороны контроллера UD10-DCU выполняется в
следующем порядке:
1.

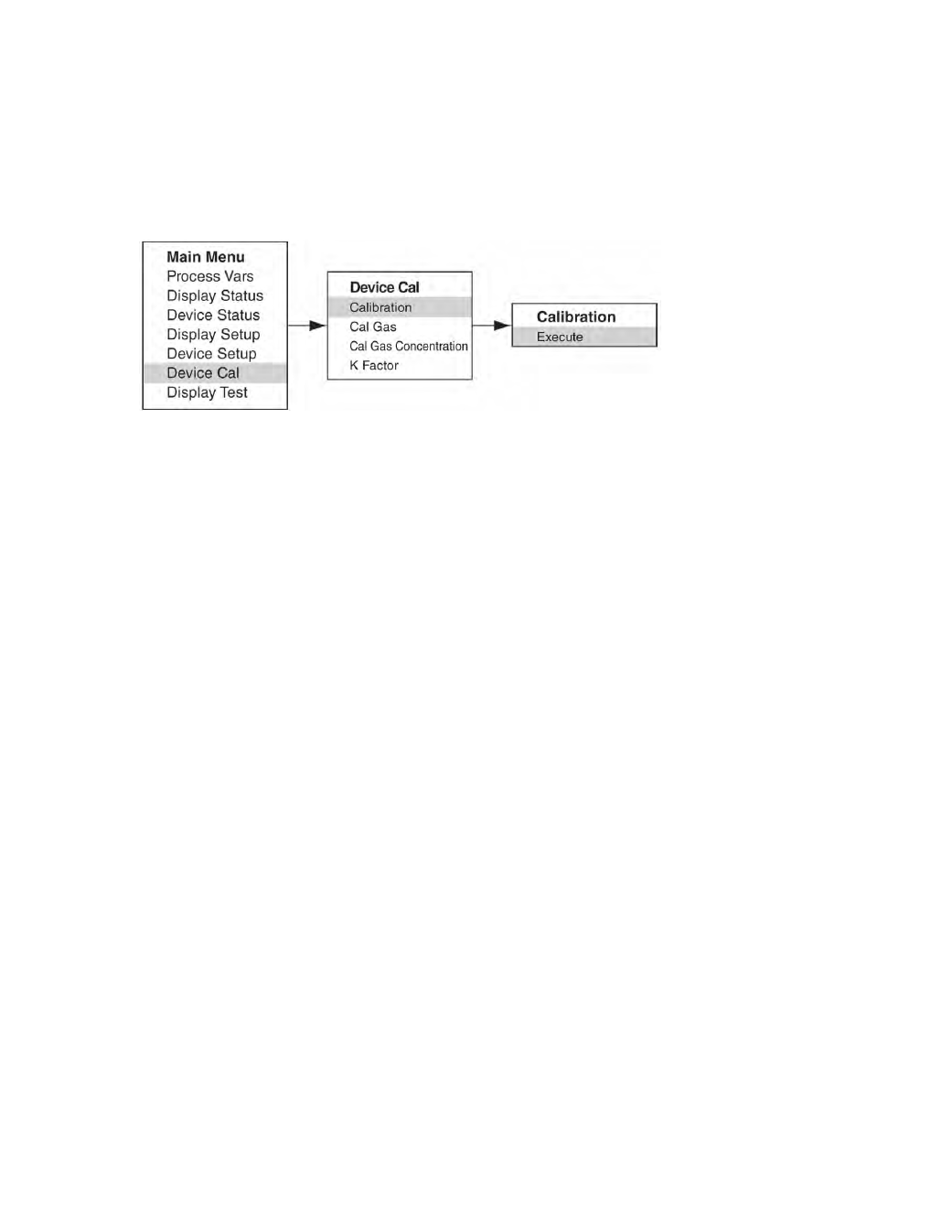

Выбрать меню “Калибровка”, активируя герконы на лицевой панели контроллера с помощью
магнита.
2.
Активировать команду “Execute” (Исполнение калибровки), поместив магнит напротив кнопки
Enter/Select
(Ввод/Выбрать).
3.
На дисплее контроллера появится сообщение “Waiting for Zero” (Ожидание окончания калиб-
ровки нуля) и выполняется калибровка нуля.
4.
По окончании калибровки нуля на дисплее появится сообщение “Waiting for Gas” (Ожидание
подачи калибровочного газа).
5.
Подать калибровочный газ на газоанализатор.
6.
На дисплее контроллера появится сообщение “Waiting for Span” (Ожидание окончания
калибровки диапазона), при этом выполняется калибровка диапазона.
7.
Когда на дисплее контроллера появится сообщение “Remove Cal Gas” (Убрать калибровочный
газ), следует прекратить подачу калибровочного газа.
8.
После успешного окончания калибровки контроллер автоматически выходит из режима
калибровки и возвращается в нормальный режим работы.
Определение оставшегося срока службы детектора
В процессе выполнения калибровки контроллер заносит в журнал величину сигнала детектора в мВ.
Эта величина может использоваться для примерного определения оставшегося срока службы
детектора.
Для просмотра всех зарегистрированных значений сигнала детектора в мВ следует из главного
меню перейти к подменю Device Status > Calibration Log > Span (Состояние устройства > Журнал
калибровок > Диапазон). Для просмотра самых недавних значений сигнала детектора в мВ следует
из главного меню перейти к подменю Device Status > Device Info > Response (Состояние устройства
>
Информация об устройстве > Отклик устройства).
Типовые показания нового детектора находятся в пределах 45 до 55 мВ.
• При уровне 21-55 мВ в журнал калибровок одновременно со значением диапазона
записывается сообщение “Cal OK” (калибровка в норме).
• При уровне 15-20 мВ в журнал калибровок одновременно со значением диапазона
записывается сообщение “Cal OK” (калибровка в норме). Дополнительно, на экране дисплея
контроллера появляется сообщение “Weak Sensor” (ослабленный сигнал детектора),
индицируемое в течение 20 сек. После 20 сек сообщение “Weak Sensor” пропадает, но это
состояние регистрируется в журнале - Device Status > Fault/Status > Status.
