Архивы
Архив контроллера
Журнал событий
Журнал событий
Событие xxxxx
Дата день/месяц/год
Время час:мин:сек
Почасовой счётчик времени
Индицируется Да/Нет
Секунды xx
Минуты xx
Часы xx
День xx
Месяц xx
Год xx
Общие параметры
Идентификац-ная бирка xxxxx
Дескриптор xxxxx
Сообщение xxxx
Каталожный номер xxxx
Почасовой счётчик времени
Секунды xx
Минуты xx
Часы xx
День xx
Месяц xx
Год xx
Архив
Архив устройства
Журнал калибровок
Журнал событий
Архив устройства
Наработанные часы xxxx
Температура макс. xx.xx C
Время макс. температуры xx:xx:xx
Температура мин.
xx.xx C
Время мин. температуры xx:xx:xx
Сброс температуры макс/мин
Сброс температуры макс хx.xx C
Сброс время макс темп-ры xx:xx:xx
Сброс температуры мин xx.xx C
Сброс время мин темп-ры xx:xx:xx
Общая информация
Производитель
Модель
OPECL_RX
Идентифик. бирка xxxxx
Дескриптор xxxxx
Сообщение xxxxx
Каталожный номер xxxxx
Идентификатор уст-ва xxxxx
Неисправность/Состояние
Оперативный режим xxxxx
Состояние калибровки xxxxx
Неисправность газоана-ра Да/Нет
Состояние газоана-ра
Да/Нет
Информация об устройстве
Почасовой счётчик времени
Заводской номер
xxxxx
Общая версия xxxxx
Версия полевого уст-ва xxxxx
Версия програм. обеспе-ния хxxxx
Информация о сенсоре
Активный сенсор xx.xx
Контрольный сенсор xx.xx
Соотношение xx.xx
Коэф. усиления газа xx.xx
Температура xx.xx C
Поглащение xx.xx
Коэффициенты
Коэффициенты
Коэффициент A x.xxxxx
Коэффициент B x.xxxxx
Коэффициент C x.xxxxx
Коэффициент D x.xxxxx
Коэффициент E x.xxxxx
Состояние газоанализатора
Общая информация
Неисправность/Состояние
Информация о трансмиттере
Информация о сенсоре
Архив
Журнал событий
Событие xxxxx
Дата день/месяц/год
Время час:мин:сек
Журнал калибровок
Идентификатор калибровки xxxxx
Дата и время
день/месяц час:мин
Состояние газоанализатора
Неисправность присут/отсут
Процесс калибровки присут/отсут
Режим прогрева присут/отсут
Тревога ниж. порога присут/отсут
Тревога верх. порога присут/отсут
Фиксир-ная величина тока присут/отсут
Защита от записи в Modbus присут/отсут
Активация калибров. входа присут/отсут
Геркон активирован
присут/отсут
Самотестирование HART присут/отсут
Шлейф LON подключён присут/отсут
Тести-ние времени отклика присут/отсут
Ручное самотестирование присут/отсут
Режим юстировки
присут/отсут
Ошибка обратн. связи присут/отсут
DPOT Flag присут/отсут
Неисправности газоанализатора
Ошибка калибровки присут/отсут
Загрзнение оптики присут/отсут
Неисправность лампы присут/отсут
Сбой начала калибровки присут/отсут
Ошибка памяти EEPROM присут/отсут
Наличие шумов
присут/отсут
Насыщение контрол. АЦП присут/отсут
Насыщение активн. АЦП присут/отсут
Неисправность 24 В
присут/отсут
Насыщение АЦП юстир-ки присут/отсут
Ошибка юстировки
присут/отсут
Дрейф нуля присут/отсут
Ошибка CRC флэш присут/отсут
Ошибка ПЗУ присут/отсут
Сбой юстировки присут/отсут
Блокировка оптики присут/отсут
Настройка газоанализатора
Параметры газоанализатора
Установка уровней тревоги
Параметры HART
Интерфейс RS485
Почасовой счётчик времени
Параметры HART
Метка xxxxx
Дескриптор
xxxxx
Дата xxxxx
Сообщение xxxxx
Каталожный номер xxxxx
Параметры устройства
Название газа
Единица измерений
Верх. значение диапазона
xxxx
Ниж. значение диапазона xxxx
Верх. значение сенсора xхxx
Ниж. значение сенсора xххx
Аналоговые параметры
Аналог. код неисправности
Время блокировки оптики
xxxxx
Контроль обогревателя оптики x
Интерфейс RS485
Скорость передачи (бод)
Контроль чётности
Опросный адрес xxx
Скорость передачи (бод)
1200
2400
4800
9600
19.2K
Контроль по чётности
Отсутствует
Чётный
Нечётный
Установка тревож. сигнализации
Сброс фиксации тревог
Верх. уровень тревоги xxхxx
Фиксация верх. уровня Да/Нет
Ниж. уровень тревоги
xxхxx
Фиксация ниж. уровня Да/Нет
Аналоговые параметры
Прогрев xxxxxx
Блокировка оптики xxxxxx
Калибровка xxxxxx
Неисправность xxxxxx
Название газа
Метан
Этан
Пропан
Пропилен
Бутан
Специальный
Аналоговый код
неисправности
OPECL
PIR9400
Определяется пользователем
Почасовой счётчик времени
Синхронизация с контроллером
Секунды
xx
Минуты xx
Часы xx
День xx
Месяц xx
Год xx
Настройка ЦАП
Подстройка нуля
Подстройка усиления
Тестирование газоанализатора
Самодиагностика
Тестирование отклика
Тестирование вых. цепи
Настройка ЦАП
Установка выходного
сигнала 4-20 мA
3.5 мA
4 мA
6 мA
8 мA
10 мA
12 мA
14 мA
16 мA
18 мA
20 мA
Тестирование вых. цепи
Установка 4-20 мА
Калибровка устройства
Концентрация ПГС хх.хх
Тип ПГС
Калибровка нуля
Калиб. коэф. диапазона xxxxx
Дата калибровки день/месяц/год
Калибровка нуля
Выполнить
Остановить
Единица измерений
НКПР.м
Об. доля.м
ррм.м
Тестирование контроллера
Самодиагностика
Тестирование отклика
Выбор режима работы
(тип газоанализатора)
Устройство HART
PIR9400
C706X
505
NTMOS
CGS
Устр-во сторон. произво-ля
Состояние контроллера
Общая информация
Неисправность/Состояние
Конфигурация шлейфа LON
Архив
Информация о контроллере
Меню отыскания неисправностей
UD10
Open Path
6901 West 110th Street
Minneapolis, MN 55438
USA
6901 West 110th Street
Minneapolis, MN 55438
USA
Тип калибр. газа (ПГС)
Тот же, что измеряемый газ
Метан
Пропан

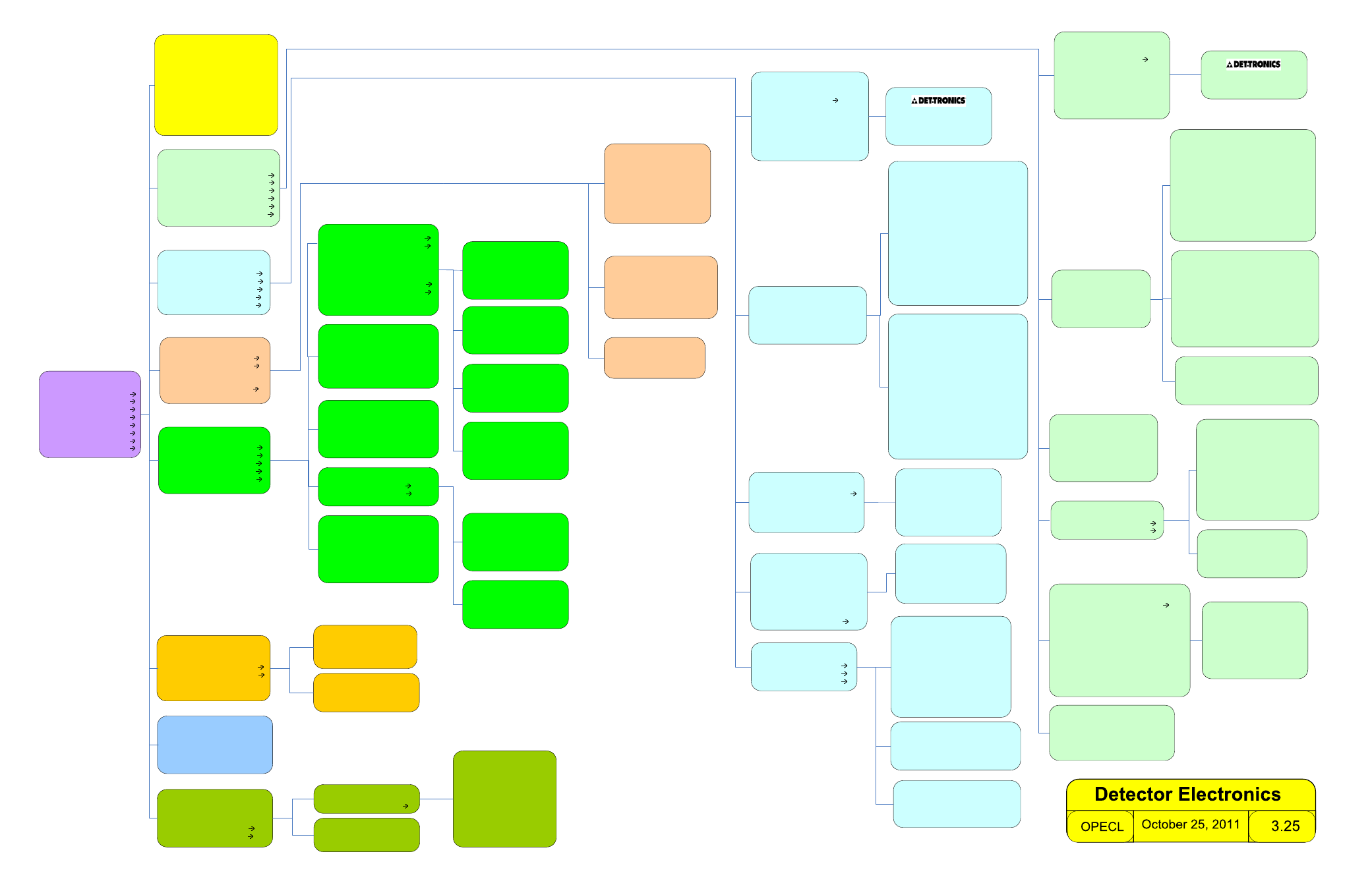

Главное меню
Контролируемые параметры
Состояние контроллера
Состояние устройства
Настройка контроллера
Настройка устройства
Калибровка устройства
Проверка контроллера
Тестирование устройства
Неисправности
Неспр. энергонез. памяти присут/отсут
Неисправность АЦП
присут/отсут
Неисправность 24 В присут/отсут
Неисправность Флэш присут/отсут
Неисправность ПЗУ присут/отсут
Неиспр. сторож. таймера присут/отсут
Неисправность 12 В
присут/Отсут
Неисправность 5 В присут/отсут
Неисправность 3 В присут/отсут
Неисправность вых. цепи присут/отсут
Неисправность вх. шлейфа присут/отсут
Состояния
Любая неисправность присут/отсут
Активная калибровка присут/отсут
Режим прогрева присут/отсут
Тревога ниж. уровня присут/отсут
Тревога верх. уровня присут/отсут
Шлейф LON подключён присут/отсут
Тест времени отклика
присут/отсут
Ручное самотестирование присут/отсут
Вход HART
присут/отсут
Общая информация
Производитель
Модель
UD-10
Идентифик. бирка xxxxx
Дескриптор xxxxx
Сообщение xxxxx
Номер модели xxxxx
Идентификатор уст-ва xxxxx
Контролируемые параметры
Название газа хххх
Концентрация обнаруж. газа x.xx
Верхний порог тревоги
Да/Нет
Нижний порог тревоги Да/Нет
Аналоговый вх. сигнал x.xx мA
Верхнее значение диапазона x.xx
Нижнее значение диапазона x.xx
Неисправность
Да/Нет
Контроль подсветки
Вкл
Выкл
Автоматический режим
Информация о контроллере
Почасовой счётчик времени
Заводской номер
хxxxx
Идентификатор вх/вых платы ххх
Дата изготовления день/месяц/год
Версия систем. программы xxxxx
Универсальная версия
xxxxx
Версия полевого устр-ва xxxxx
Наработанные часы xxxxx
Температура xx.xx C
Контроль обогревателя авто/вкл/выкл
Контроль подсветки авто/вкл/выкл
Входное напряжение хх.хх
Архив контроллера
Наработанные часы xxxx
Температура макс. xx.xx C
Время макс. температуры xx:xx:xx
Температура мин.
xx.xx C
Время мин. температуры xx:xx:xx
Сброс температуры макс/мин
Сброс температуры макс хx.xx C
Сброс время макс темп-ры xx:xx:xx
Сброс температуры мин xx.xx C
Сброс время мин темп-ры xx:xx:xx
Настройка контроллера
Выбор режима работы
Общие параметры
Калибровка входной цепи
Контрастность дисплея
Контроль подсветки
Меню отыскания неисправностей
Ошибки HART xxxxx
Входной аналог. сигнал xx.xx мA
Сбой ком. связи LON
xxxx
Неисправность шлейфа LON
Неправильная конфигурация присут/отсут
Шлейф LON не включён присут/отсут
Неисправность клем. платы присут/отсут
Неисправность/Состояние
Оперативный режим xxxxx
Неисправность Да/Нет
Состояние Да/Нет
Неисправность LON Да/Нет
Конфигурация шлейфа LON
Верх порог тревоги хх.хх
Нижн порог тревоги хх.хх
Концентрация ПГС хх.хх
Скорость передачи сост. ххх
Адрес устройства на LON ххх
