Калибровка – Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 54
95-3656
В-2

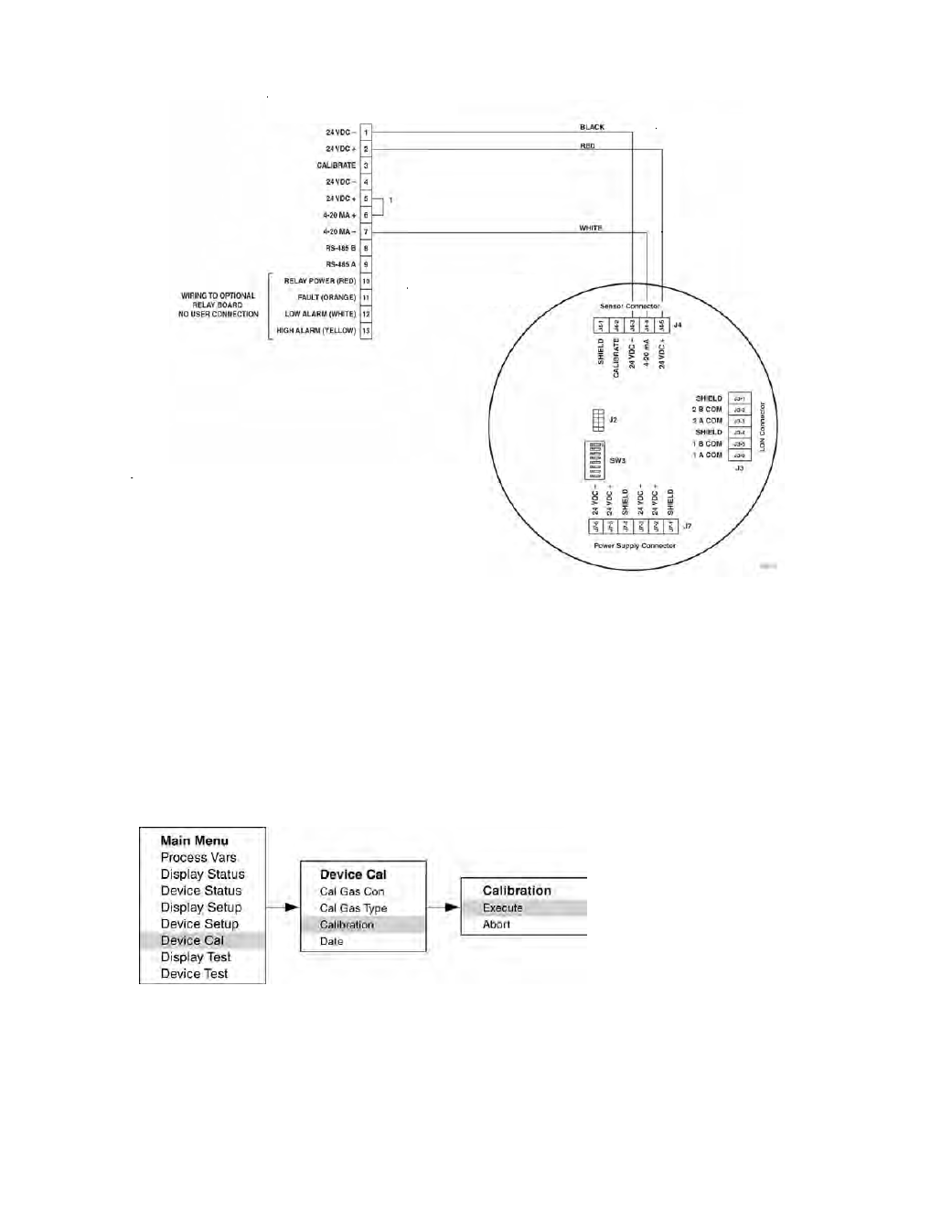

Схема подключения газоанализатора PIRECL к контроллеру UD10-DCU.
КАЛИБРОВКА
Инициация калибровки газоанализатора PIRECL со стороны контроллера UD10-DCU выполняется в
следующем порядке:
1.
Выбрать меню “Калибровка”, активируя герконы на лицевой панели контроллера с помощью
магнита.
2.
Активировать команду “Execute” (Исполнение калибровки), поместив магнит напротив кнопки
Enter/Select
(Ввод/Выбрать).
3.
На дисплее контроллера появится сообщение “Waiting for Zero” (Ожидание окончания калиб-
ровки нуля), при этом светодиод индикации на корпусе газоанализатора загорается
непрерывным красным светом.
Газоанализатор
РIRECL
Примечания:
1.
Для схемы с не изолированным токовым выходом
(один источник питания) требуется использовани
внутренней перемычки.
2.
Корпус контроллера должен быть электрически
заземлен.
Контроллер UD10
Чёрный
Красный
Белый
