Структура меню – Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 43
95-3656
А-5
Инициация калибровки со стороны контроллера UD10-DCU:
1.
Выбрать меню “Калибровка”, активируя герконы на лицевой панели контроллера с помощью
магнита.
2.
Активировать команду “Execute” (Исполнение калибровки), поместив магнит напротив кнопки
Enter/Select
(Ввод/Выбрать).
3.
На дисплее контроллера появится сообщение “Waiting for Zero” (Ожидание окончания
калибровки нуля) и жёлтый СИД будет светиться непрерывно. Газоанализатор автоматически
выполняет калибровку нуля.
4.
Когда на дисплее контроллера появится сообщение “Waiting for Span” (Ожидание окончания
калибровки диапазона) и при этом жёлтый СИД мигает, а газоанализатор автоматически
начинает выполнять калибровку диапазона. Если используется балонный кислород с
концентрацией 20,9%, то газ следует подать немедленно.
5.
После успешного окончания калибровки зелёный светодиод газоанализатора будет гореть
постоянно и контроллер UD10-DCU автоматически возвращается в нормальный режим
индикации. Если использовалась ПГС, то её подачу следует прекратить.

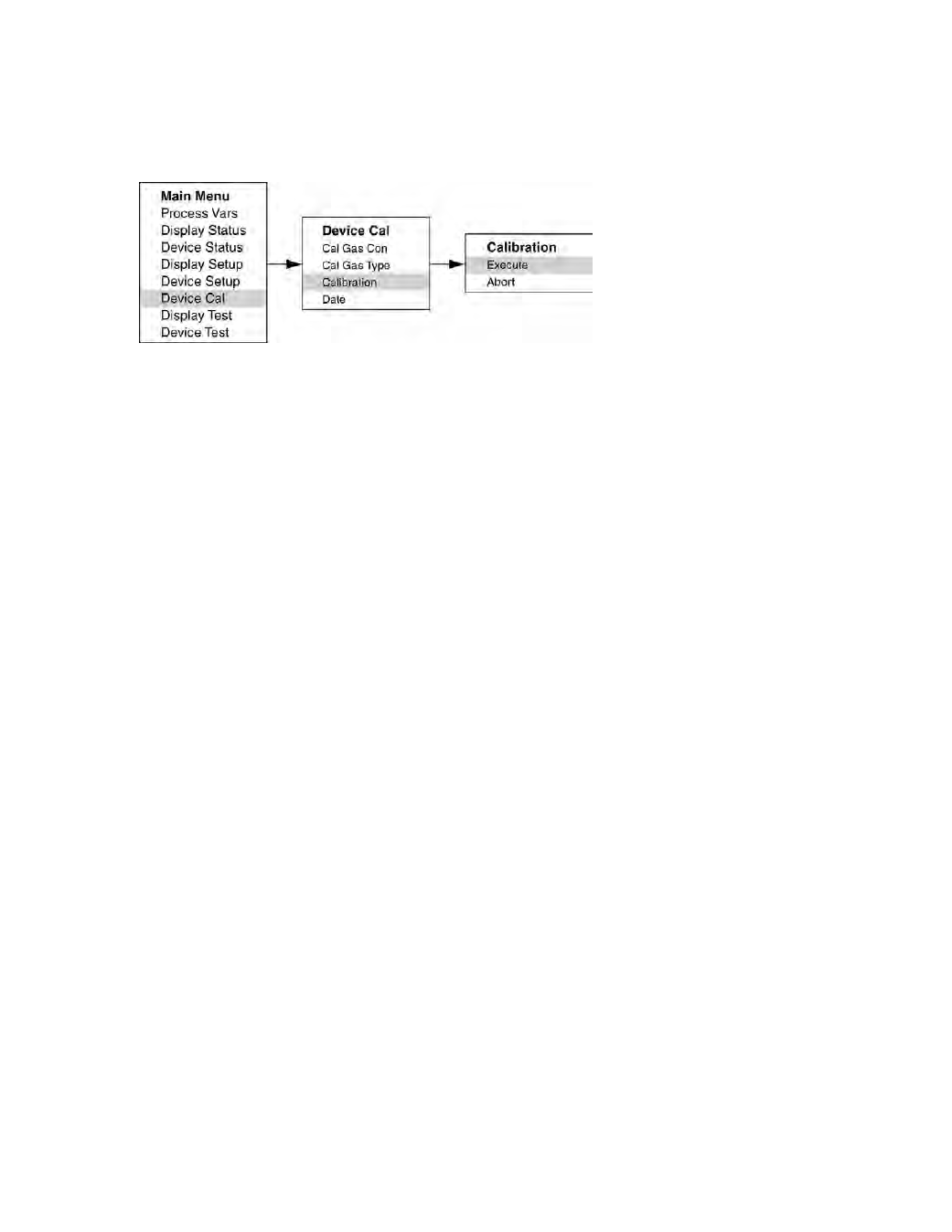

СТРУКТУРА МЕНЮ
Контроллер UD10-DCU с газоанализатором GT3000
При использовании жидкокристаллического дисплея и встроенных магнитных переключателей
контроллера пользуйтесь приведённым далее меню.
ЗАМЕЧАНИЕ К ПОЛЬЗОВАНИЮ МЕНЮ
Меню состояний позволяют пользователю только просматривать данные.
Меню настроек позволяют как просматривать, так и редактировать эти данные
.
