95-3656
В-3
4.
Далее на дисплее контроллера появится сообщение “Waiting for Gas” (Ожидание подачи ПГС) и
СИД газоанализатора начинает мигать красным светом.
5.
Подать ПГС на газоанализатор.
6.
На дисплее контроллера появится сообщение “Waiting for Span” (Ожидание окончания
калибровки диапазона), при этом СИД газоанализатора продолжает мигать красным светом.
7.
Когда на дисплее контроллера появится сообщение “Remove Cal Gas” (Убрать ПГС) и СИД
газоанализатора гаснет, следует прекратить подачу ПГС.
8.
После успешного окончания калибровки контроллер автоматически возвращается в
нормальный режим индикации и светодиод газоанализатора загорается зелёным светом.
Инициация калибровки газоанализатора PIRECL со стороны газоанализатора и мониторинг
процесса калибровки на дисплее контроллера UD10-DCU выполняются в следующем порядке:
1.
Активировать магнитный калибровочный магнит (геркон) в газоанализаторе, см. рисунок,
приведённый ниже. При этом СИД меняет свечение с зелёного на красное.
2.
На дисплее контроллера появится сообщение “Waiting for Zero” (Ожидание окончания
калибровки нуля), при этом светодиод индикации на корпусе газоанализатора горит
непрерывным красным светом.
3.
Далее на дисплее контроллера появится сообщение “Waiting for Gas” (Ожидание подачи ПГС) и
СИД газоанализатора начинает мигать красным светом.
4.
Подать ПГС на газоанализатор.
5.
На дисплее контроллера появится сообщение “Waiting for Span” (Ожидание окончания
калибровки диапазона), при этом СИД газоанализатора продолжает мигать красным светом.
6.
Когда на дисплее контроллера появится сообщение “Remove Cal Gas” (Убрать ПГС) и СИД
газоанализатора гаснет, следует прекратить подачу ПГС.
7.
После успешного окончания калибровки контроллер автоматически возвращается в
нормальный режим индикации и светодиод газоанализатора загорается зелёным светом.

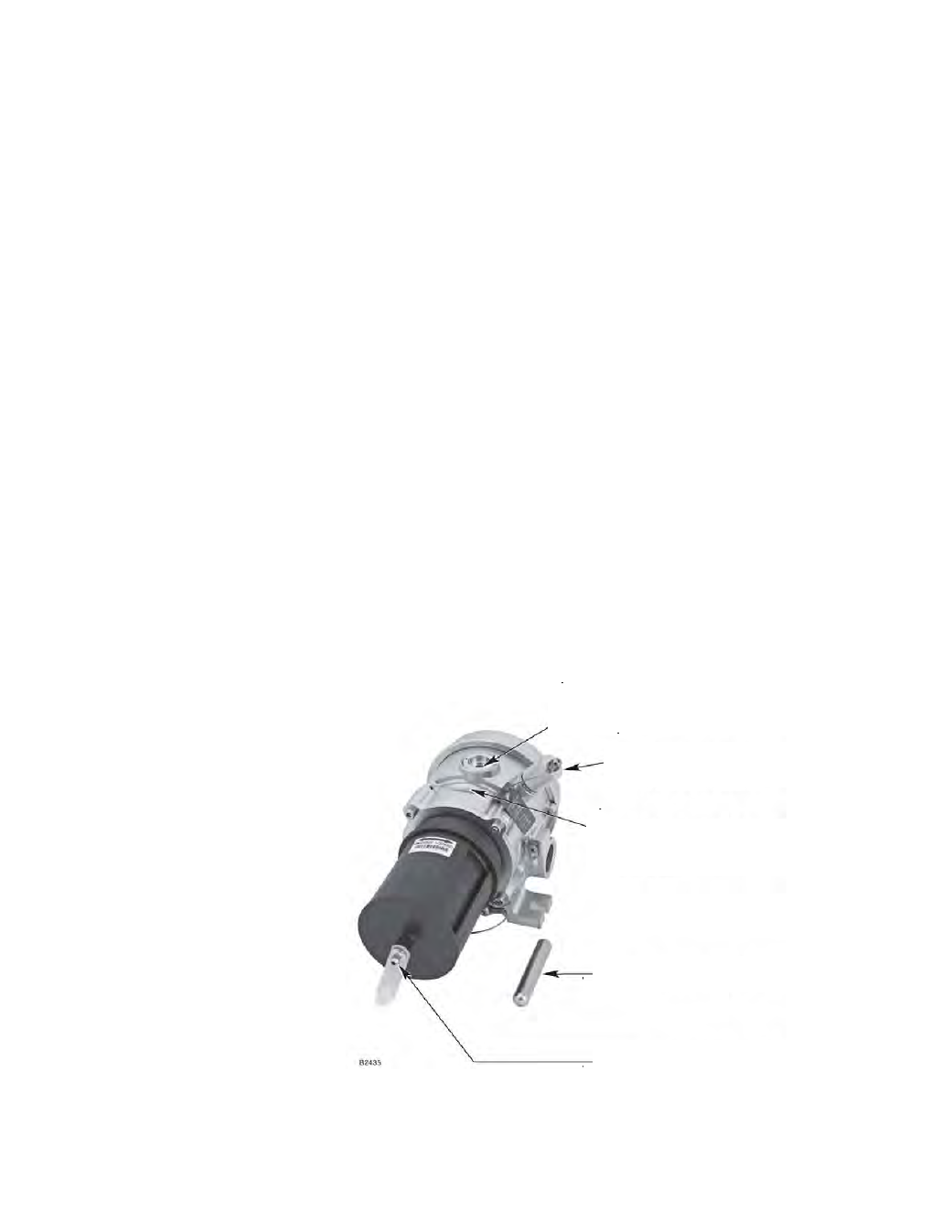

Газоанализатор PIRECL, общий вид.
Штуцер подачи поверочной
газовой смеси
Калибровочный магнит
Место размещения магнита для
активации геркона
Трёхцветный светодиод индикации (СИД)
Коммуникационный канал HART
с установленной крышкой
