Приложение б – Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 47
95-3656
Б-1
ПРИЛОЖЕНИЕ Б
Контроллер UD10-DCU с детектором углеводородных газов PIR9400
ПРИМЕЧАНИЕ
За детальной информацией по применению детектора PIR9400 обращаться к
руководству по экспуатации 95-3440.
ВЫПОЛНЕНИЕ ЭЛЕКТРОМОНТАЖА

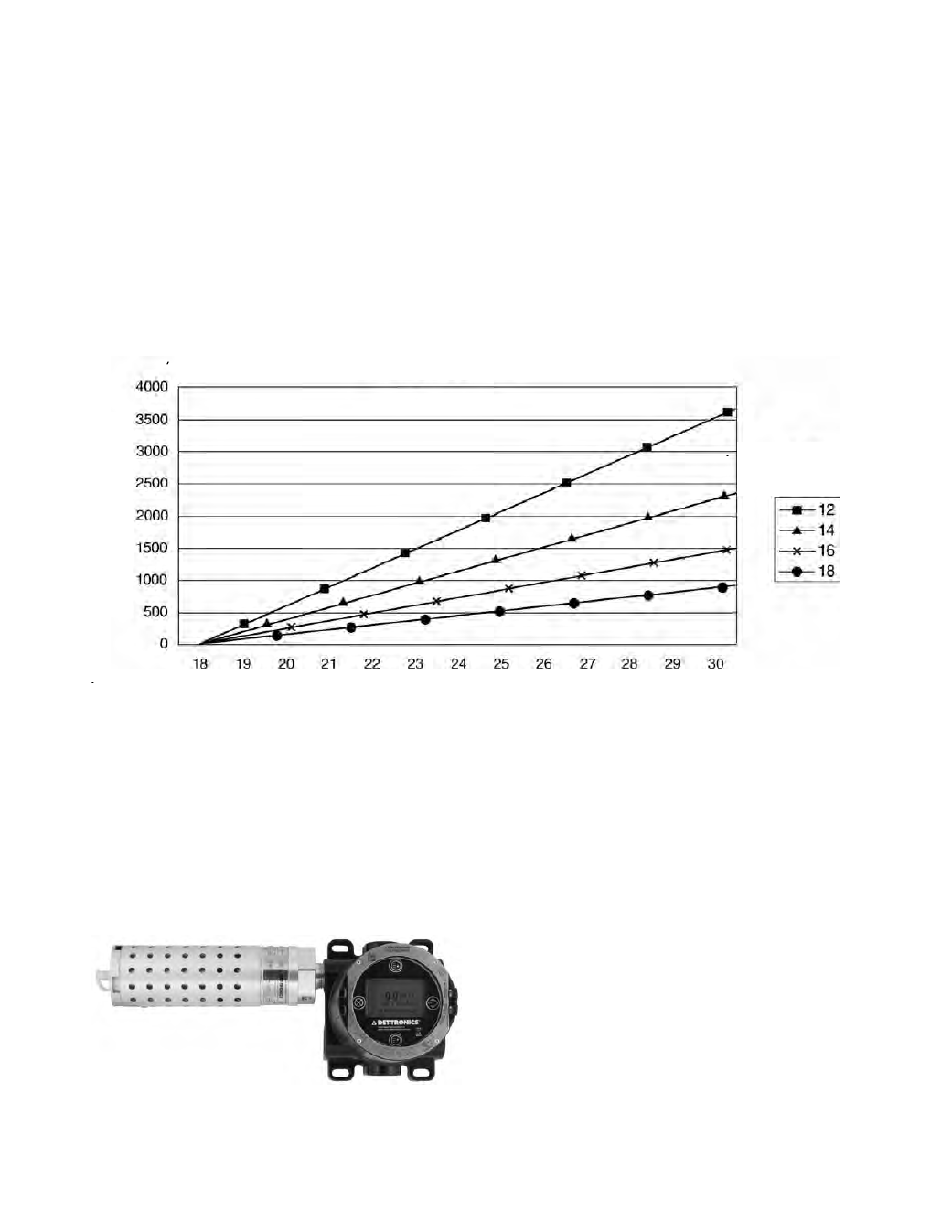

ОРИЕНТАЦИЯ ДЕТЕКТОРА
Настоятельно рекомендуется устанавливать детектор PIR9400 в горизонтальном направлении.
Детектор не чувствителен к ориентации с точки зрения его возможностей обнаружения
концентрации газов.
Тем не менее, всепогодный фильтр обеспечивает
наилучшие
результаты
при
монтаже
в
горизонтальном направлении, как показано на
иллюстрации слева.
Рас
ст
оя
ни
е
в
ф
ут
ах
Сечение проводов
AWG
мм
2
4,0
2,5
1,5
1,0
Напряжение источника питания
ПРИМЕЧАНИЕ:
Максимальная длина кабеля от источника питания до контроллера UD10 не должна превышать 606 м.
Контроллер UD10 с детектором PIR9400
Детектор РIR9400
Жёлтый
Чёрный
Белый
Красный
Зелёный
