Регулировка входного сигнала контроллера UD10-DCU

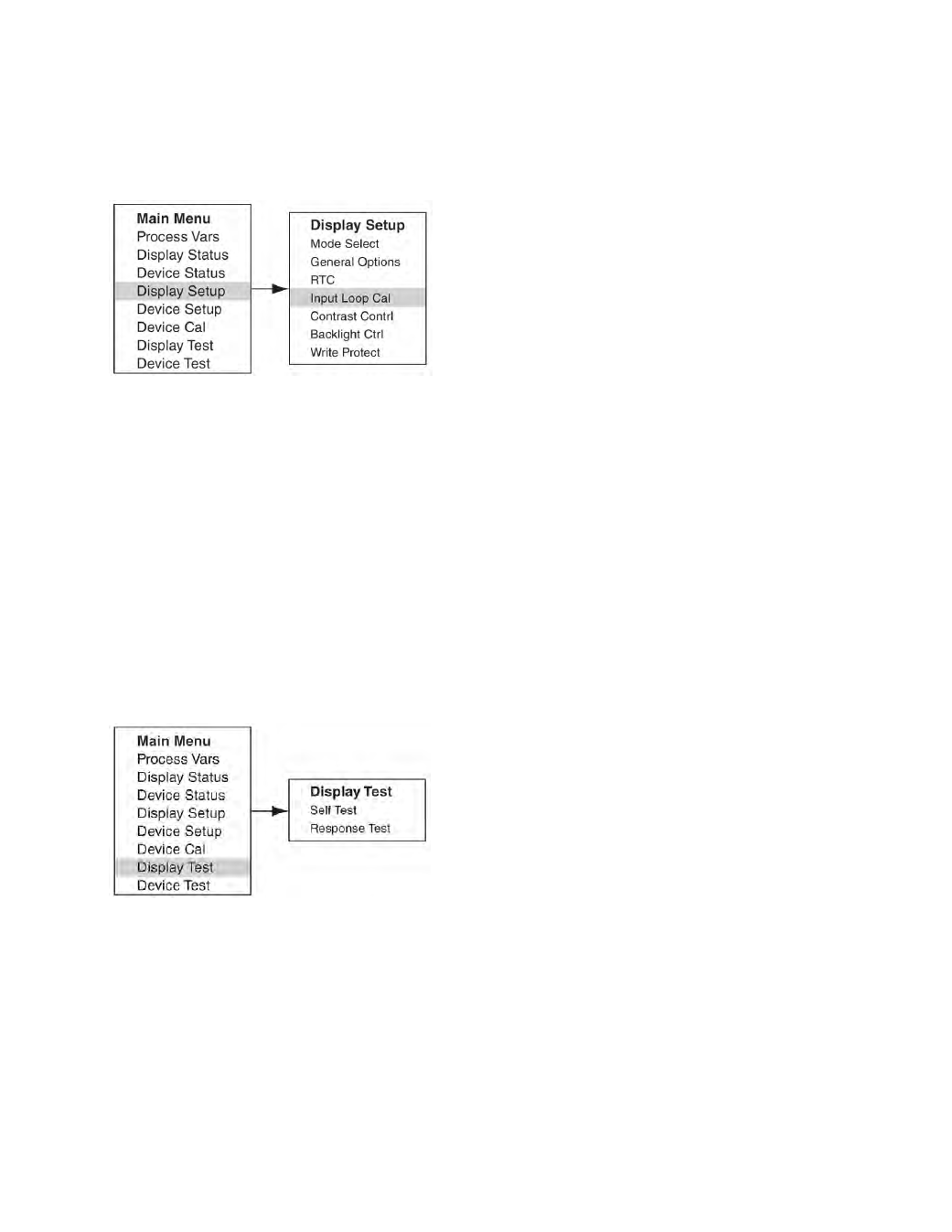

При использовании контроллера с газоанализатором, работающим с протоколом HART,
регулировка входного сигнала может выполняться автоматически. Для этого необходимо следовать
структуре меню до выбора функции “Input Loop Cal”.
После выбора данной функции, контроллер подаёт газоанализатору команду установить выходной
сигнал в 4 мА и автоматически калибрует свою входную цепь. Затем контроллер подаёт
газоанализатору команду установить выходной сигнал в 20 мА и опять выполняет калибровку
входной цепи.
В случае применения детектора без интерфейса HART, процедура “Input Loop Cal” может
выполняться с помощью источника токового сигнала в мА или калибратора цепи, подсоединённого к
сенсорному разъёму на клеммной плате контроллера. При этом порядок выполнения калибровки
должен выполняться, как описывается в параграфе “Калибровка входной цепи 4-20 мА.”
ВОЗМОЖНЫЕ ВАРИАНТЫ ТЕСТИРОВАНИЯ СИСТЕМЫ
Для проверки правильной работы различных функций системы обнаружения загазованности
возможны различные тесты, указанные далее. Доступ к тестам осуществляется через экран “Display
Test”
. Экран “Device Test” используется также для выполнения тех же самых тестов для устройств
обнаружения, обеспечивающих интерфейс HART.
Самодиагностика
При выборе этого теста в контроллер UD10-DCU поступает команда провести полностью
автоматическую внутреннюю проверку. По окончании этого теста контроллер подтверждает
успешное окончание тестирования или наличие неисправности в работе системы.
Тестирование отклика на присутствие загазованности
Данный тест отключает выходные цепи контроллера UD10-DCU, обеспечивая возможность
тестирования системы подачей газа на газоанализатор и, при этом, исключая срабатывание
тревожной сигнализации или других выходных устройств.
