HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b 中文
56
更换液压缓冲器:
1.
给驱动器排气。
2.
取下防护盖。
3.
取下液压缓冲器支架上的接近开关和传
感器导轨(仅 HSW-12/16 中)。
4.
松开锁紧螺母 (A)(仅 HSW-10 中)。
5.
将旧的液压缓冲器 (B) 转出(在带有
止挡套筒的 HSW-12/16 中;在液压缓冲
器的螺纹处设有扳手接触面)。
6.
重新旋入一个新的液压缓冲器(紧固力
矩见下表)。
7.
拧紧锁紧螺母(仅 HSW-10 中;紧固力
矩见下表)。
8.
固定好传感器导轨(仅 HSW-12/16
中)。
9.
将接近开关推到传感器导轨槽中。
10.
将接近开关固定在终端位置。
11.
固定好防护盖。
允许的紧固力矩
HSW-10
(DYSW-4-6-
Y1F)
HSW-12
(DYSW-5-8-
Y1F)
HSW-16
(DYSW-7-10-
Y1F)
– 防松螺母 (HSW-10)
– 液压缓冲器 (HSW-12/16)
0.4 Nm
2 Nm
3 Nm

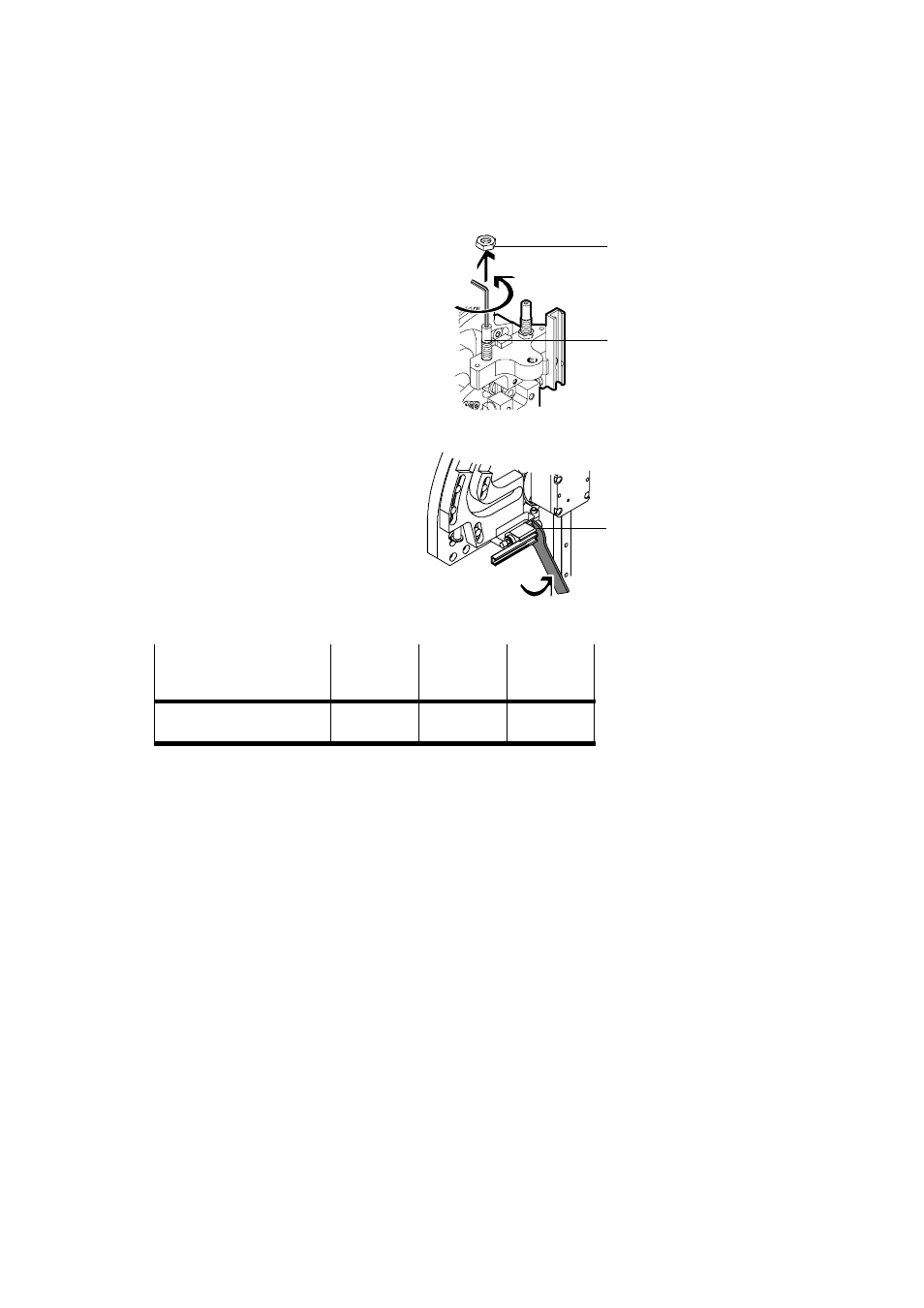

图 31
S
请注意环保,尽可能回收利用液压缓冲器(废旧材料的回收利用)。
液压缓冲器中装满了液压油。
图 30
HSW-10
HSW-12/16
(A)
(B)
(B)
