HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b Русский
11
Указание

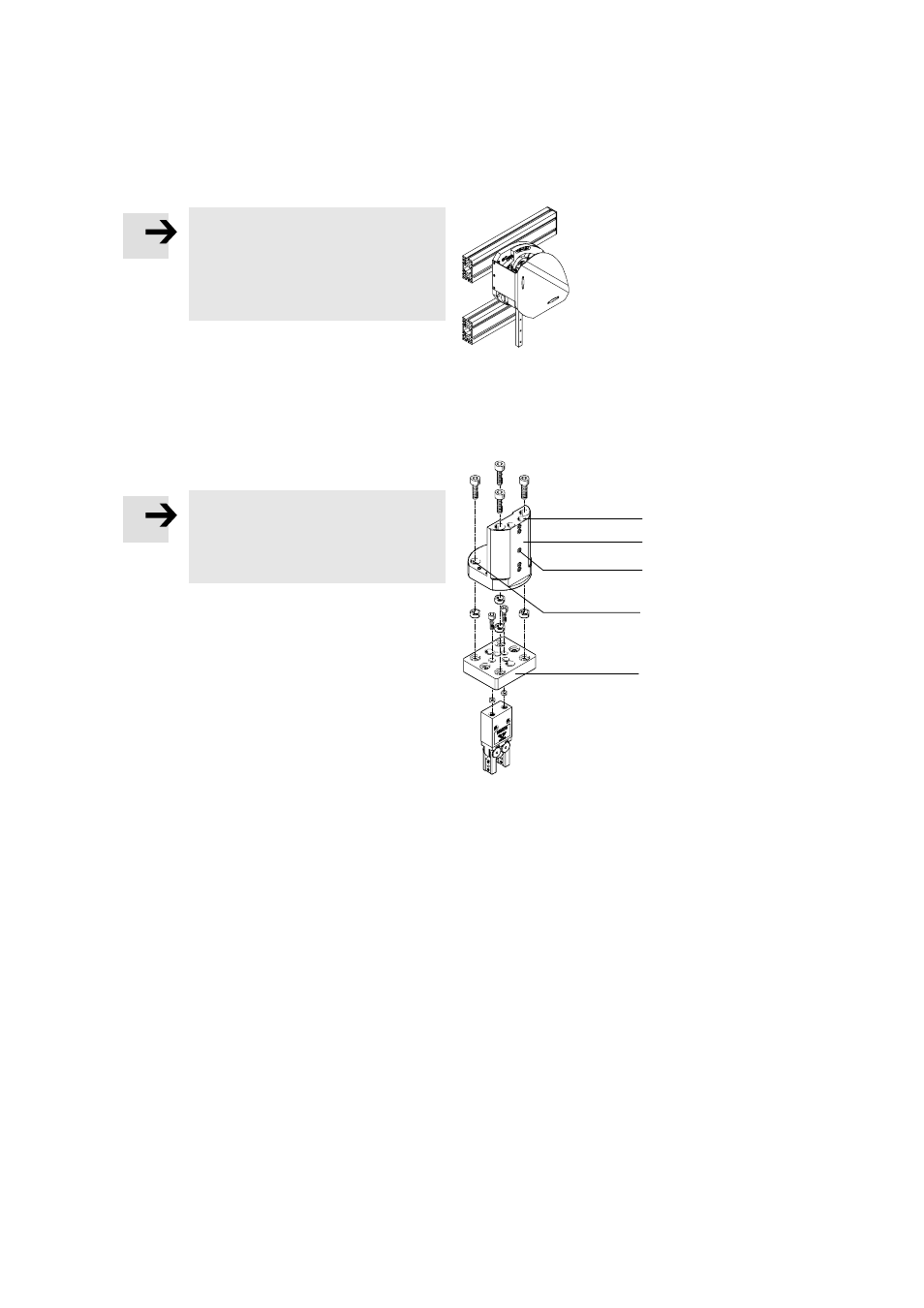

S Следует учесть, что для стабильности креп-
ления HSW-16 требуются две профильные
колонны.
S Расположить HSW так, чтобы его рабочие
элементы были всегда легкодоступны.
S
Обратить внимание на следующее:
– не допускать деформации при монтаже;
– обеспечить достаточно свободного про-
странства для подсоединения кабелей питания и шлангов.
S
Крепежные винты затягивать равномерно.
Монтаж полезной нагрузки
Указание
S Учесть, что допустимая полезная на-
грузка уменьшается в зависимости от
массы дополнительных компонентов
(например, комплект адаптеров).
Монтаж компонентов:
S
Использовать комплект адаптеров
HAPG-69...72:
– с универсальным адаптером для модулей
HSW любого типоразмера (B);
– с двумя каналами для шлангов (А) и отвер-
стием для держателя кабельной
стяжки (С).
Стандартная схема расположения отверстий
универсального адаптера (D) обеспечивает
сопряжение с конкретным изделием Festo,
например, с захватом.
S
Проверить необходимость дополнительных крепежных деталей и комплектов
адаптеров HAPG (E). Обзорную информацию см. в каталоге, в разделе по HSW.
Рис. 9
Рис. 10
(A)
(B)
(C)
(D)
(E)
