HSW-...-AP/AS

Festo HSW-...-AP/AS 0812b Русский

15

S

После каждого смещения следует проверить вручную (на подавая сжатый воздух)

– достигается ли нужное конечное положение
– выровнено ли положение частей кулисного механизма и нет ли перекоса.

S

Для этого отвести перемещаемую массу
в конечные положения

– вручную или
– через привод при помощи внутреннего

шестигранника (или четырехгранника для
модели HSW-10; см. Рис. 17).

S

Следить при этом за плавностью хода двойных
роликов по направляющей.

S

При необходимости, выровнять положение частей кулисного механизма.

S

Закрепить защитную крышку модуля перемещения.

Монтаж пневматической части

Подключение привода для HSW-...-AP:

S

Для настройки скорости поворота использо-
вать дроссели с обратным клапаном GRLA.

Скорость уменьшается при дросселировании
выхлопного воздуха.

S

Закрепить оба дросселя с обратным клапаном
на приводе.

S

Подключить к приводу шланги.

Подключение дополнительных компонентов:

S

Обеспечить надежную прокладку подвижных
пневматических шлангов и электропроводки
(пример: Рис. 19).

Набор для установки MKRP (см. главу «При-
надлежности») позволяет выполнить надеж-
ную прокладку пневматических шлангов и
электропроводки внутри гибкого защитного
кабеля.

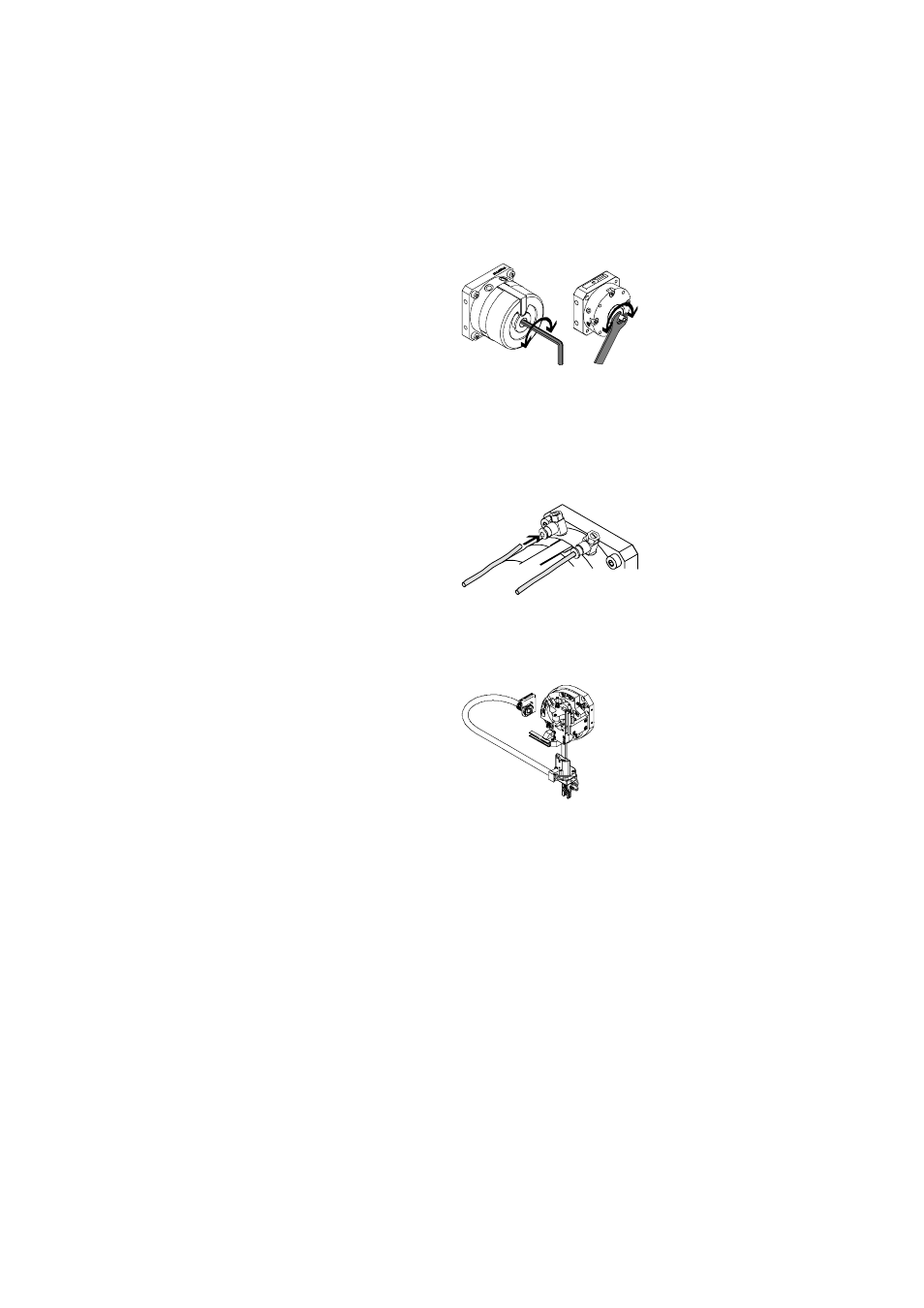

Рис. 17

Рис. 18

Рис. 19
