HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b Русский
26
Замена амортизаторов:
1.
Сбросить воздух из привода.
2.
Снять защитную крышку.
3.
Удалить датчик положения и шину с держа-
теля амортизатора (только для HSW-12/16).
4.
Ослабить контргайку (A) (только для HSW-10).
5.
Вывинтить старый амортизатор (В) (у модели
HSW-12/16 вместе с упорной втулкой;
поверхность для наложения ключа имеется на
резьбе амортизатора).
6.
Ввинтить новый амортизатор (момент затяжки
см. в таблице).
7.
Затянуть контргайку (только у HSW-10; мо-
мент затяжки см. в таблице).
8.
Закрепить шину (только у HSW-12/16).
9.
Вставить датчик положения в паз шины.
10. Закрепить датчик положения в конечном
положении.
11. Закрепить защитную крышку.
Допустимый момент затяжки
HSW-10
(DYSW-4-6-
Y1F)
HSW-12
(DYSW-5-8-
Y1F)
HSW-16
(DYSW-7-10-
Y1F)
– контргайка (HSW-10)
– амортизатор (HSW-12/16)
0,4 Нм
2 Нм
3 Нм
Рис. 31
S
Обеспечить утилизацию амортизатора с учетом охраны окружающей среды (утилиза-
ция опасных веществ).
Амортизатор заполнен гидравлическим маслом.

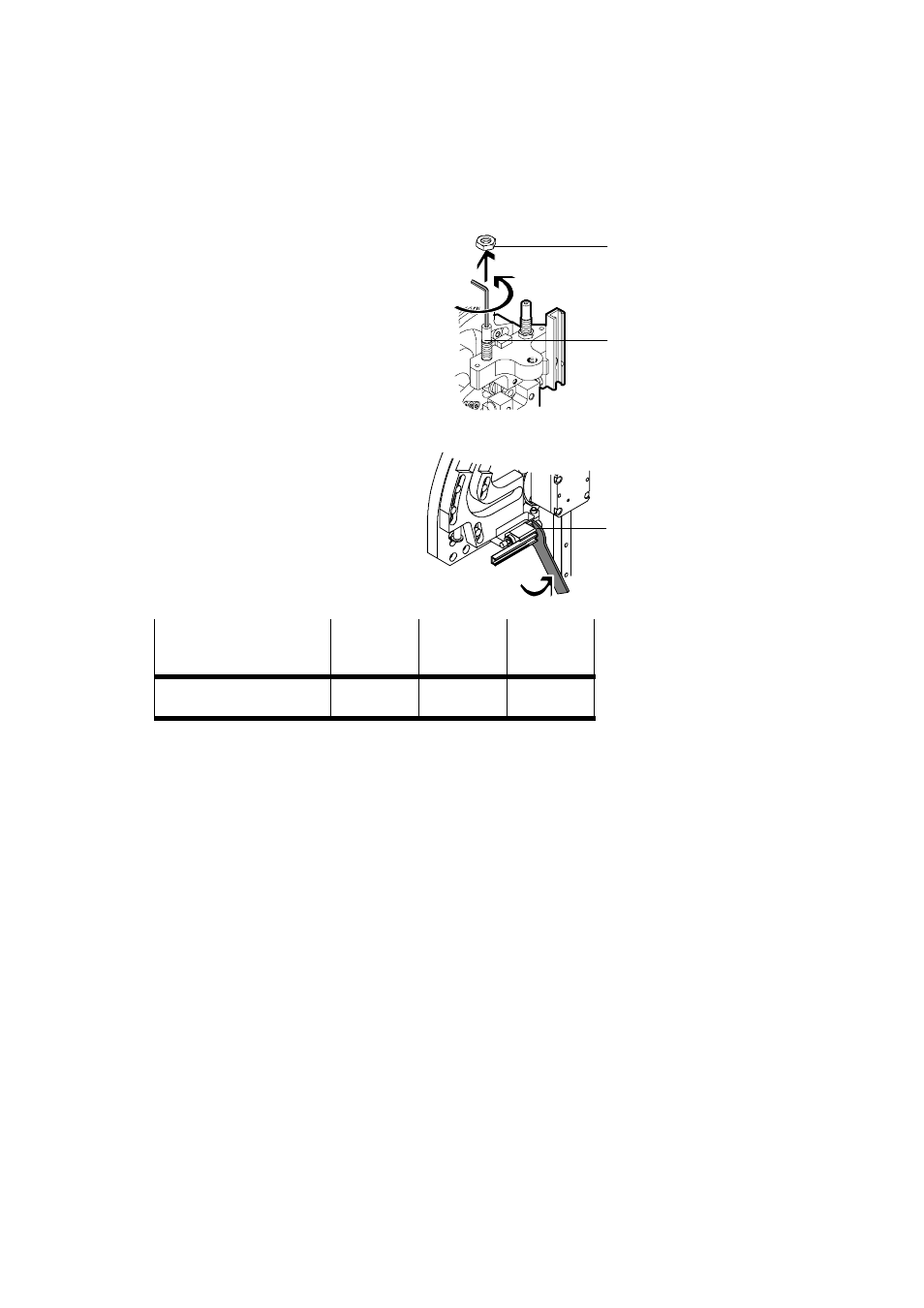

Рис. 30
HSW-10
HSW-12/16
(A)
(B)
(B)
