Festo Принадлежности для модулей перемещения HSW - Инструкция (Страница 25)

HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b Русский
25
10 Демонтаж и ремонт
Замена пружинных зажимных элементов:
Указание
При замене пружинных зажимных элементов использовать только оригинальные части
Festo.
1. Сбросить воздух из привода.
2. Переместить линейную направляющую в
среднее положение.
3. Вывинтить старый зажимной элемент с помо-
щью торцового шестигранного ключа.
4. Переместить линейную направляющую в
конечное положение.
5. Ввинтить новый зажимной элемент настолько, чтобы он соприкасался непосред-
ственно с упорным болтом вращающего устройства.
6. Затем затянуть пружинный зажимной элемент примерно еще на 1/2 оборота (предва-
рительная затяжка 0,5 мм). Таким образом, зазор направляющей ликвидирован.
Указание
Указанная предварительная затяжка пружинного зажимного элемента является
достаточной для того, чтобы исключить зазор направляющей. Следует избегать
излишнего износа линейной направляющей из-за превышения прижимного усилия.

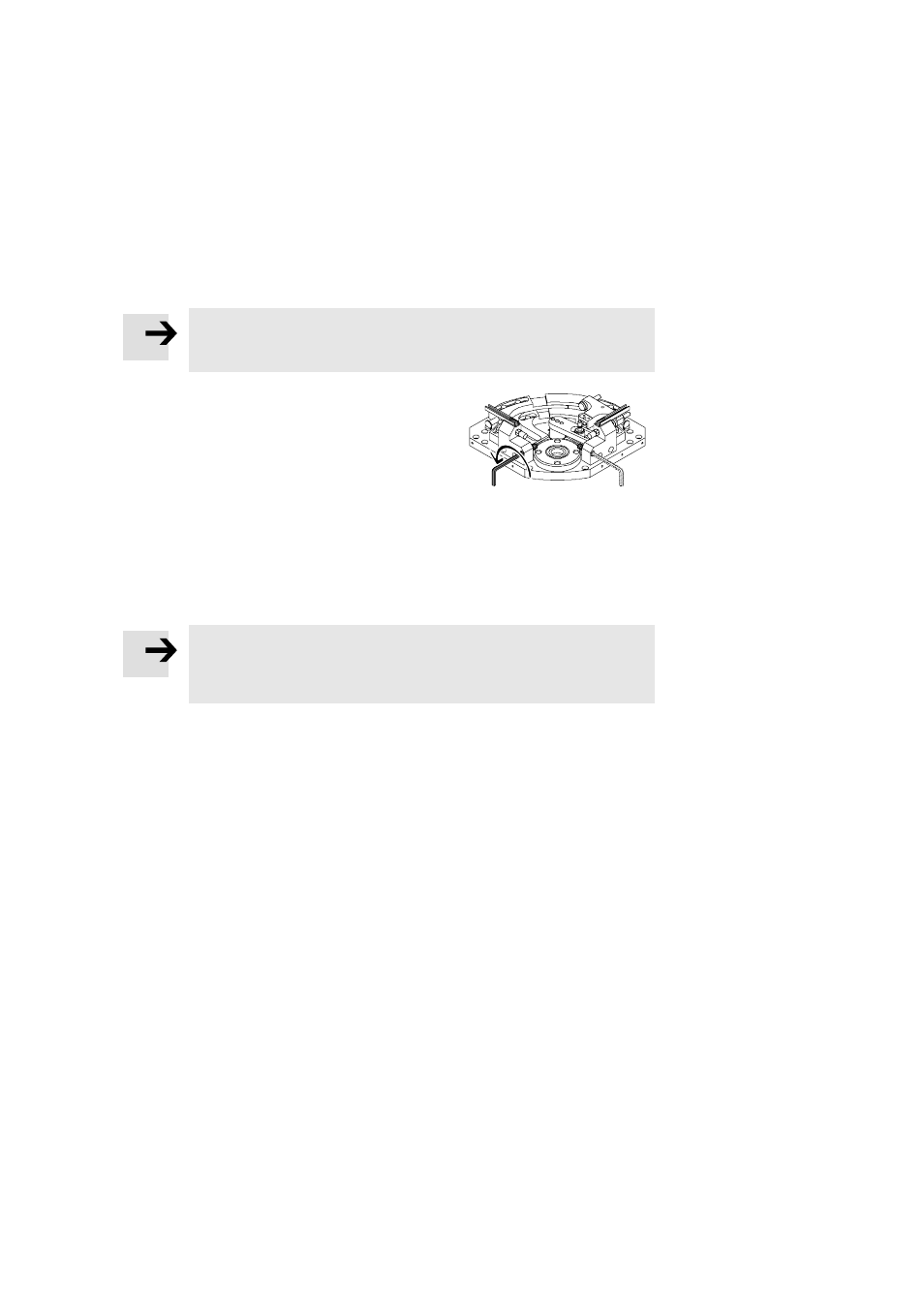

Рис. 29
