HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b 中文
44
无错位校准:
3.
将开槽导向板部件 3 压向旋转轴承 7,
同时拧紧开槽导向板部件上的固定螺
丝。
紧固力矩如下表:
– 使用
HSW-10
时:
3 Nm
– 使用
HSW-12/16
时:
6 Nm

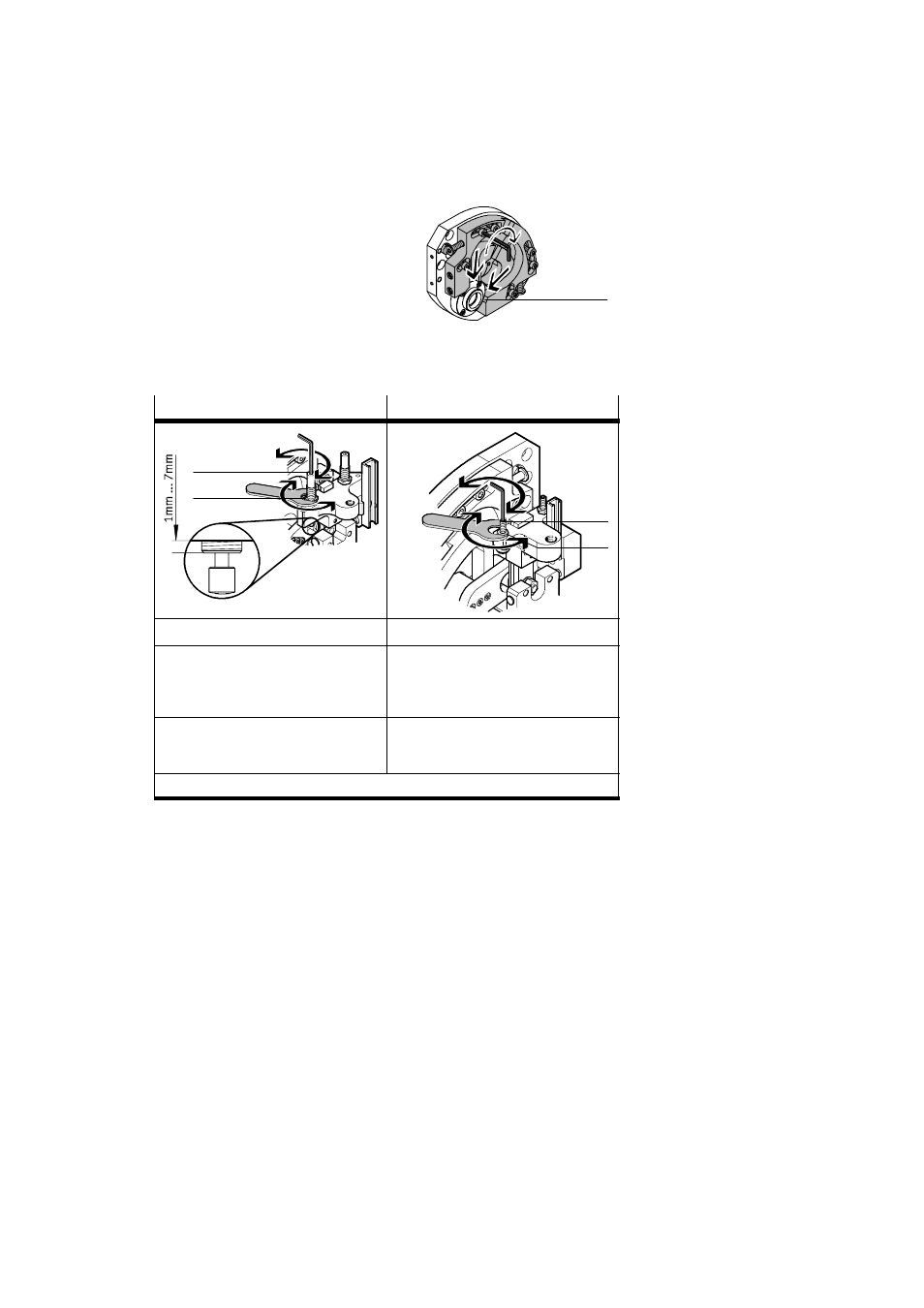

终端位置的精调:
HSW-10-...
HSW-12/16-...
(B)
(A)
(D)
(C)
1. 松开液压缓冲器的锁紧螺母 (A)。
1. 松开止动螺栓的锁紧螺母 (C)。
2. 持住锁紧螺母,同时用一把内六角扳
手转动液压缓冲器 (B),直到达到抓
取位置(注意: 液压缓冲器只能凸出
1 … 7 mm)。
2. 持住锁紧螺母,同时用一把内六角扳
手转动止动螺栓 (D),直到达到抓取
位置。
3. 拧紧锁紧螺母(紧固扭矩:
0.4 Nm)。
3. 拧紧锁紧螺母:
HSW-12 紧固扭矩:1.2 Nm
HSW-16 紧固扭矩:2.0 Nm。
4. 重复此过程以设定放开位置。
图 16
图 15
7
