HSW-...-AP/AS
Festo HSW-...-AP/AS 0812b Русский
5
2

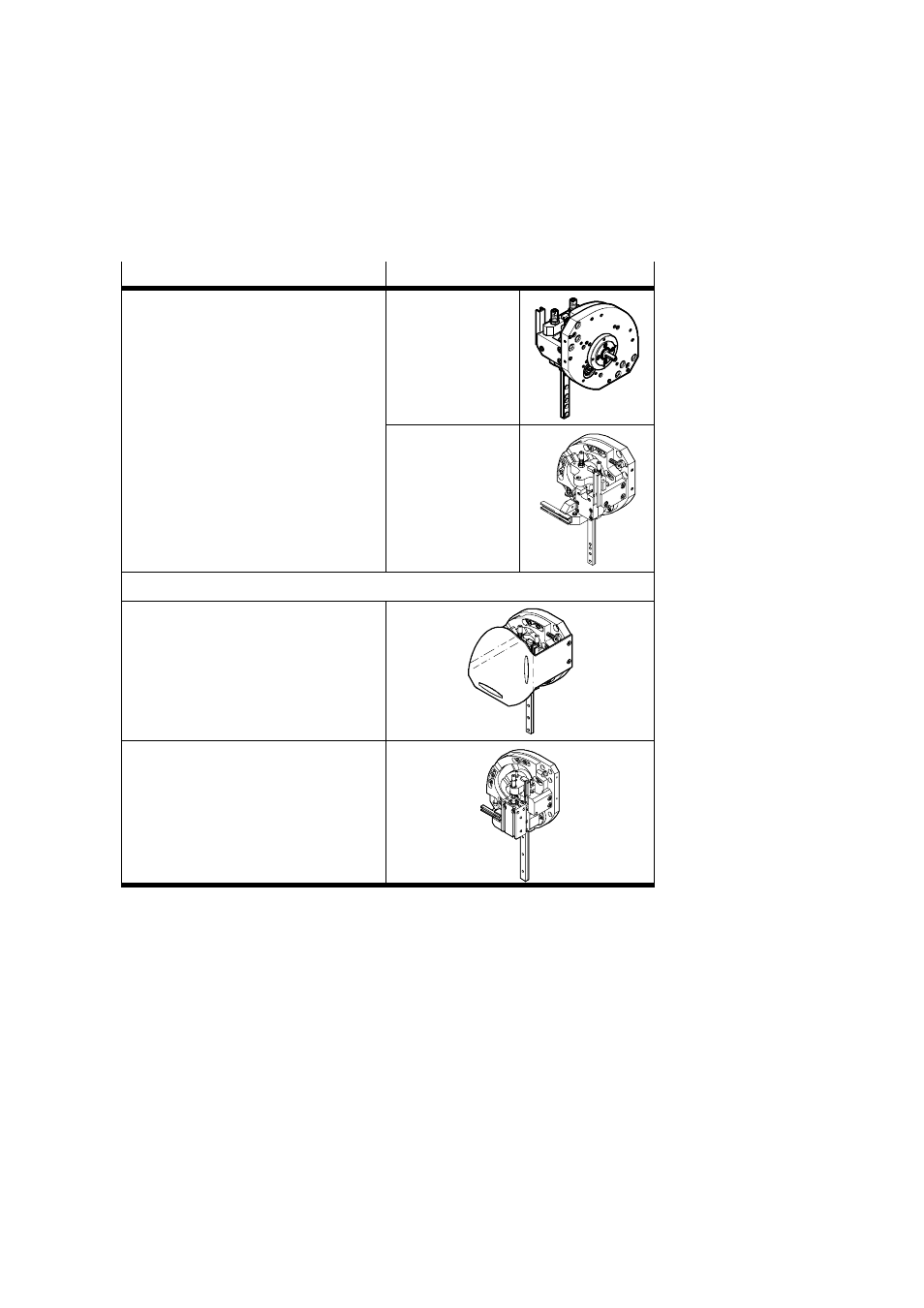

Обзор продукции
Базовое исполнение
Варианты
HSW-10, HSW-12, HSW-16
В стандартном исполнении модуль перемещения
типоразмеров 10, 12, 16 поставляется в смонтиро-
ванном состоянии со следующими функциональ-
ными элементами:
– Опорная пластина с разными вариантами
монтажа и крепления aJ
– 2 регулируемые направляющие кулисы для
управления прохождением через направляющую
качения 3
– 1 линейная направляющая 6
– 1 шарнирная опора
– 2 упора конечного положения с амортизаторами
(для HSW-...-AP) или резиновыми буферами (для
HSW-...-AS) 1/9 и монтажного паза для датчика
положения 5
HSW-...-AS модуль
перемещения без
привода
HSW-...-AP модуль
перемещения
с поворотным модулем
DSM (двустороннего
действия,
пневматический)
Опции
HSW-...-SD
Модуль перемещения с защитной крышкой. Испол-
нение -SD рекомендуется для эксплуатации в авто-
номном режиме.
HSW-...-AW
Модуль перемещения с цилиндром BAW-HSW
(см. также главу «Принадлежности») для отжатия
поворотного рычага в позицию ожидания
Рис. 2
