Механический монтаж
Модуль HSW поставляется в собранном виде, готовым для монтажа.
S
Если необходимо, перед монтажом удалить защитную крышку.
S
Удостовериться, что после закрепления остается достаточно свободного пространства
для монтажа компонентов.
S
Сначала следует монтировать дополнительные компоненты, а для модулей
HSW-...-AS - внешний привод.
S
Удостовериться, что крепежная поверхность может выдержать вес модуля HSW.
S
Модуль HSW разрешается монтировать только на ровной и жесткой поверхности.
S

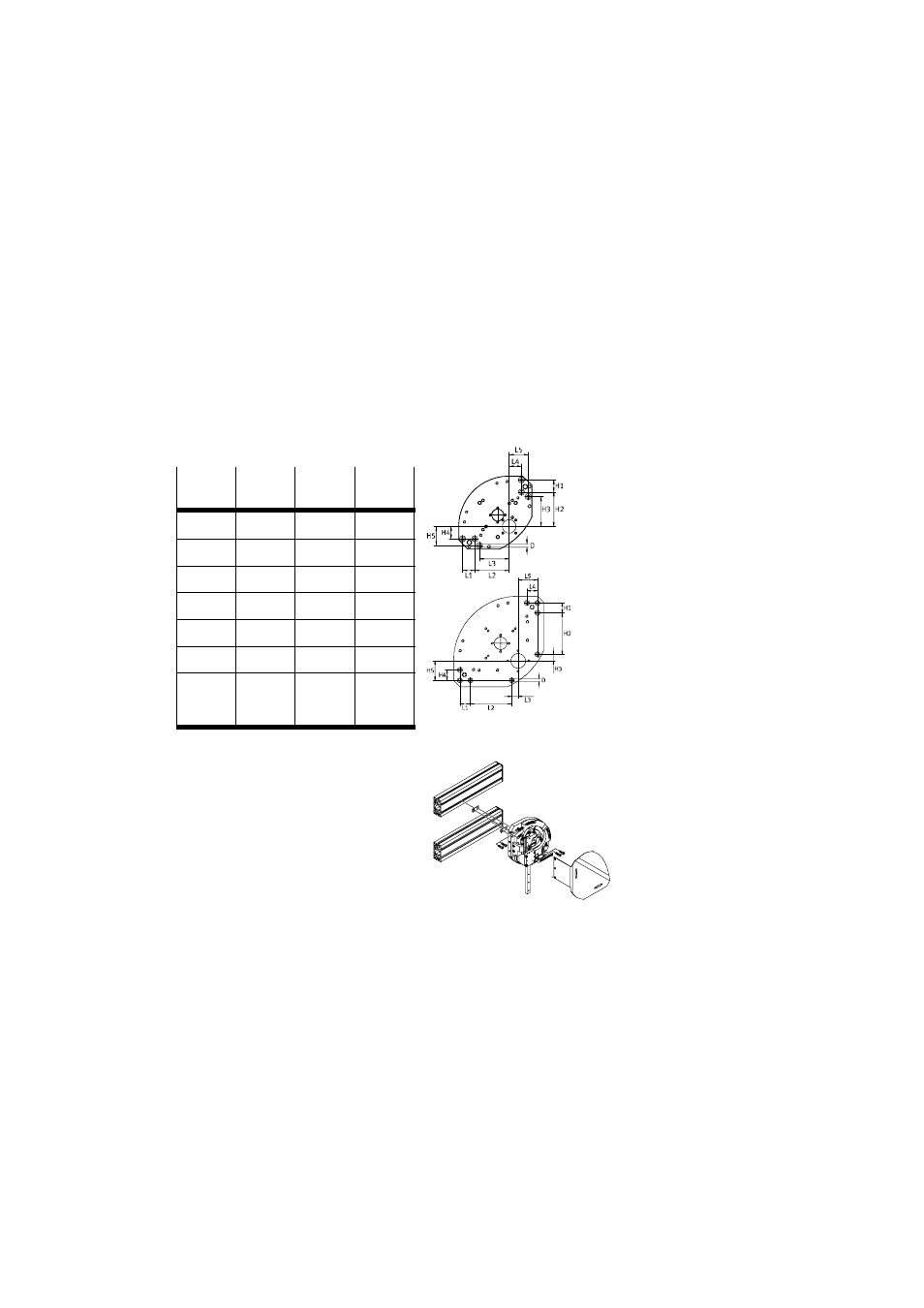

Выбрать один из следующих методов крепления:
– Крепление непосредственно на опорной пластине через сквозные отверстия и
центрирующие втулки.
[мм]
HSW-
10-...
HSW-
12-...
HSW-
16-...
H1 = L1
20
20
20
H2 = L2
56,5
80
100
H3 = L3
49
12,5
12
H4 = L4
20
20
20
H5 = L5
31
37,5
50
Ø D
5,5
5,5
5,5
Коли-
чество
винтов
Мин. 2
Мин. 4
Мин. 4
Рис. 7
– Крепление на обратной стороне опорной
пластины при помощи пазовых вкладышей
HMBN-8 на профильных колоннах HMBS
(пример: Рис. 8)
Рис. 6
Рис. 8
